MEVA: Ein Mammut, das hohem Betondruck standhält

Für die in Sichtbeton ausgeführte Erweiterung einer Turnhalle in der Schweiz wurde die Wandschalung »Mammut 350« von Meva Schalungs-Systeme verwendet. Sie eignet sich für großflächige Betonwände, weil sie auch hohen Belastungen standhalten kann.

Lesedauer: min

Die Architekten hatten einen zweigeschossigen Holz-Baukörper mit Klassenzimmern und weiteren Räumen geplant. Als Unterbau des Schulhauses sollte eine in Beton konstruierte Turnhalle dienen. Während eine mehr als 8 m hohe Längswand dieser Sportstätte komplett unterirdisch angelegt wurde, steht ihr gegenüber, auf der geländeabfallenden Seite, eine Wand von rund 6 m Höhe. Auf ihr wurden sieben Stützen aufgesetzt, die das Höhenniveau ausgleichen. Sie nehmen 23 t schwere Deckenträger auf, die auf der höheren Wandseite in Aussparungsnischen geschoben wurden.

Eine Anforderung an das Bauunternehmen war, dass Wände und Stützen in Sichtbeton ausgeführt werden sollten. Die Verantwortlichen setzten auf die robuste Wandschalung »Mammut 350« von Meva. Mit dieser konnten die kombinierten Anforderungen an Sichtbeton und großflächige Wände erfüllt werden. Durch das symmetrische Anker- und Fugenbild liefert das System sowohl stehend wie liegend eine ansprechende Optik.

Konsistente Betonergebnisse erzielt

Für das Projekt wurden 300 / 250-Elemente mit fabrikneuen »Alkus«-Vollkunststoff-Platten belegt und ein durchweg ebenmäßiges Oberflächenbild ohne ungewünschte Verfärbungen erzielt. Die Investition in die nachhaltige Schalhaut lohnt sich laut Hersteller, denn die stoffgleich reparierbare Schalhaut kann einfach ausgebessert, geschliffen und viele Hundert Mal eingesetzt werden.

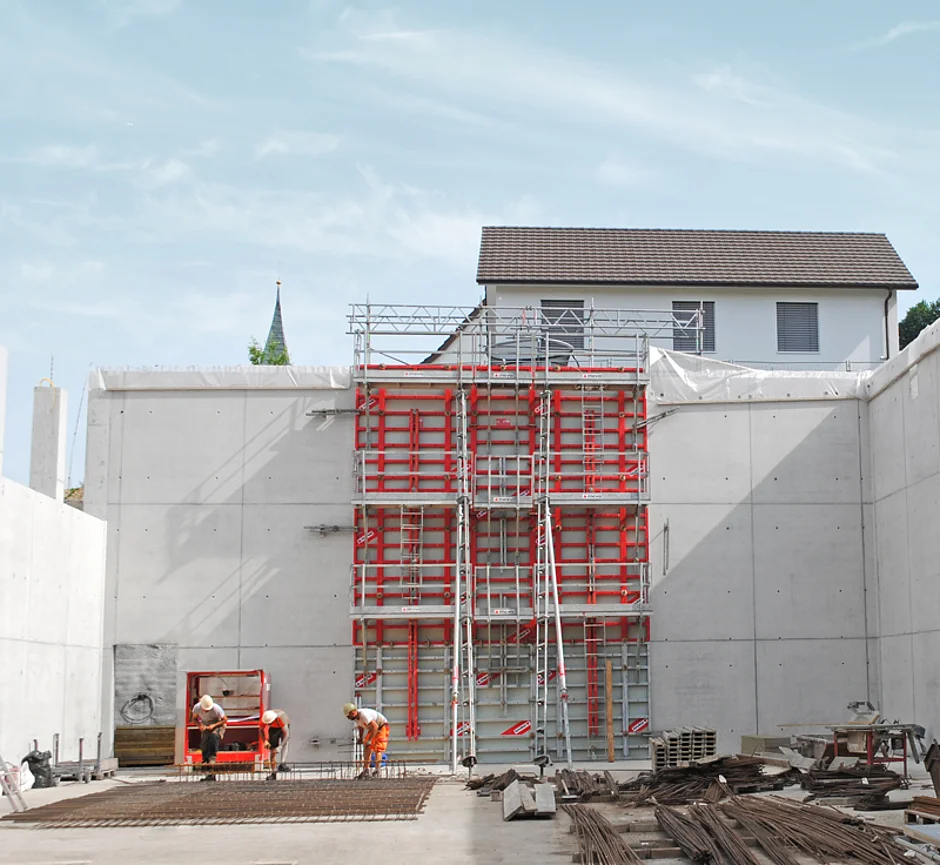

Ein schneller Baufortschritt und konsistente Betonergebnisse konnten erzielt werden, indem mehrere 300 cm hohe Elemente der Breiten 250 und 125 cm einfach und sicher am Boden zu Gesamtflächen von über 55 m² zusammenmontiert und mit drei übereinander installierten Arbeitsbühnen des ­»SecuritBasic«-Sicherheitssystems ergänzt wurden. Das gesamte Konstrukt wurde dann per Kran an seinen Bestimmungsort gestellt und nach jedem Betoniervorgang mit 7,30 m Etappenbreite einfach für den nächsten Einsatz versetzt. Für die Betonage der Stützen, die in 6 m Höhe auf der Mauer aufsitzen, wurden drei Schalelemente übereinander verbunden und mit Richtschienen stabilisiert.

Die zuständige Bauunternehmung setzte auch aufgrund der hohen Belastbarkeit der »Mammut 350«-Schalung auf dieses System. In Verbindung mit den stabilen 20er-Ankerstäben konnte die Schalung vollflächig einem Frischbetondruck von 100 kN / m² widerstehen. Geschlossen wurde sie vorsichtshalber mit jeweils zwei Gelenkflanschmuttern. Das gilt auch für die modularen Triplex-Schräg­stützen, die den auf die Schalung wirkenden Druck ins Erdreich ableiteten, sowie für die »SecuritBasic«-Arbeitsbühnen, die mit nur einem Teil – der Flanschschraube – kraftschlüssig angebracht werden können und sichere Arbeitsbedingungen boten.   J
