Sanierungs- und Modernisierungsprojekte nehmen eine immer größere Rolle im Bauwesen ein. Dabei gleicht kaum ein Projekt dem anderen. Unterschiedliche Gebäudestrukturen, verschiedene Wandaufbauten und individuelle Anforderungen an die technische Gebäudeausstattung sorgen dafür, dass ausführende Gewerke immer wieder vor neuen Herausforderungen stehen. Insbesondere dann, wenn Versorgungsleitungen nachträglich ins Gebäude geführt werden müssen. Genau hierfür hat Hauff-Technik die Einzelhauseinführung »MIS200« entwickelt.

Pressemitteilung | Lesedauer: min | Bildquelle: Hauff-Technik

Ob im Zuge einer energetischen Sanierung, bei der Integration moderner Heizsysteme oder bei der Erweiterung bestehender Infrastruktur: Für die Durchführung von Rohren durch die Gebäudehülle sind häufig Kernbohrungen erforderlich. Genau hier entsteht eine besonders sensible Schnittstelle. Denn jede Wanddurchdringung muss nicht nur die Leitung aufnehmen, sondern gleichzeitig dauerhaft gegen Wasser, Feuchtigkeit und Gase abgedichtet werden.

Kritische Schnittstelle Gebäudehülle

Während im Neubau viele Leitungswege bereits frühzeitig geplant werden können, treffen Verarbeiter im Bestand häufig auf deutlich komplexere Bedingungen. Unterschiedliche Wandarten, begrenzte Platzverhältnisse oder bestehende Abdichtungssysteme erschweren die fachgerechte Ausführung nachträglicher Rohrdurchführungen zusätzlich. Hinzu kommt die große Bandbreite an einzuführenden Medienleitungen. Je nach Projekt müssen beispielsweise Wärmepumpenleitungen, Nah- und Fernwärmeanschlüsse oder Kabelschutzrohre sicher ins Gebäude geführt werden. Dabei unterscheiden sich nicht nur die Rohrsysteme, sondern auch deren Anforderungen an die Durchführung und Abdichtung.

Gleichzeitig variieren die baulichen Voraussetzungen erheblich. Von klassischem Mauerwerk und Ziegel über Hohlblockstein bis hin zu Beton und wasserundurchlässigem Beton sind auf Sanierungsbaustellen nahezu alle Wandarten anzutreffen. Diese Vielfalt bedeutet einen hohen Koordinations- und Planungsaufwand. Gefragt sind daher Lösungen, die flexibel auf unterschiedliche Einbausituationen reagieren können und gleichzeitig ein hohes Maß an Sicherheit bieten.

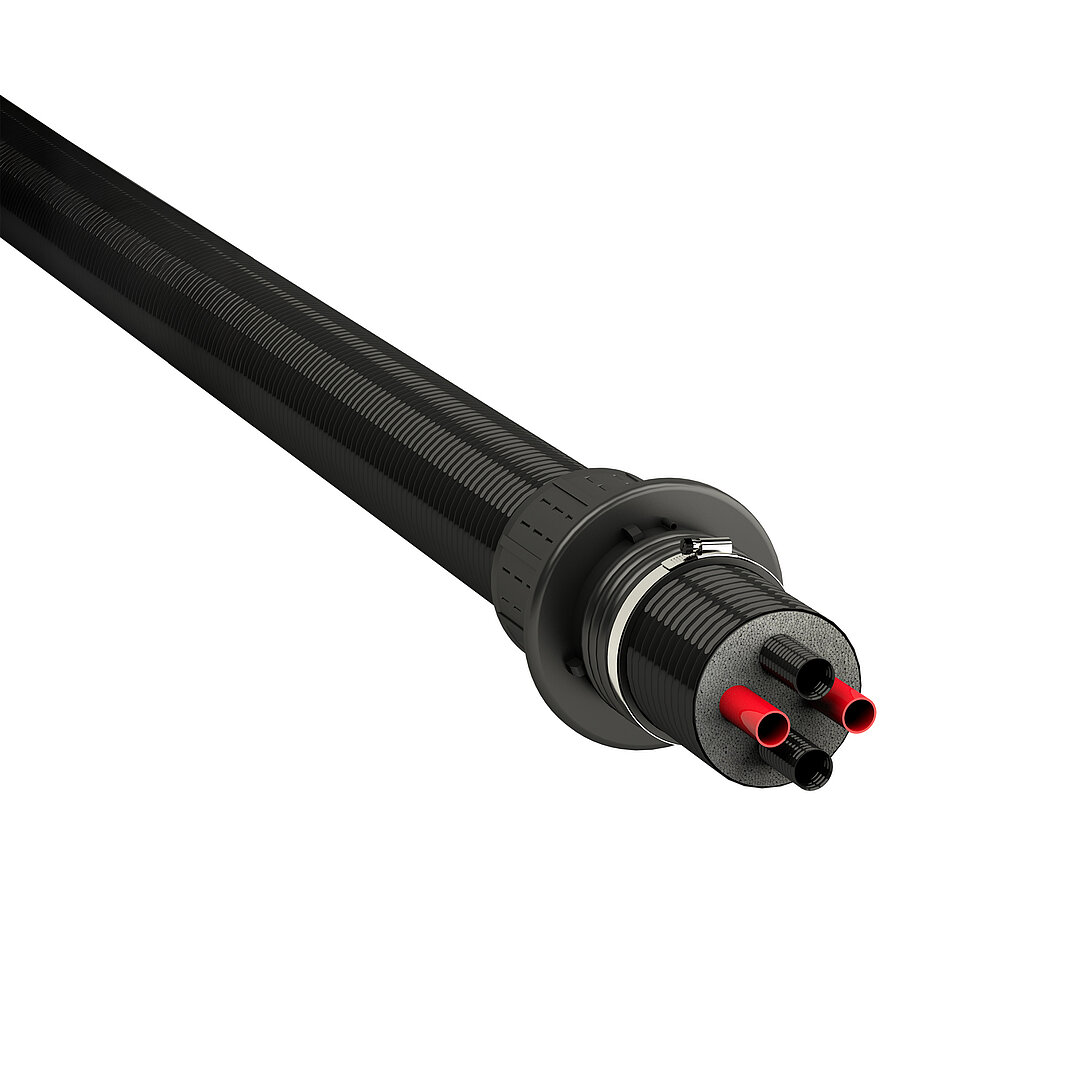

Darstellung einer Einzelhauseinführung »MIS200« von Hauff-Technik für einen Wärmepumpen-Anschluss.

Für jedes Rohr in jeder Wand

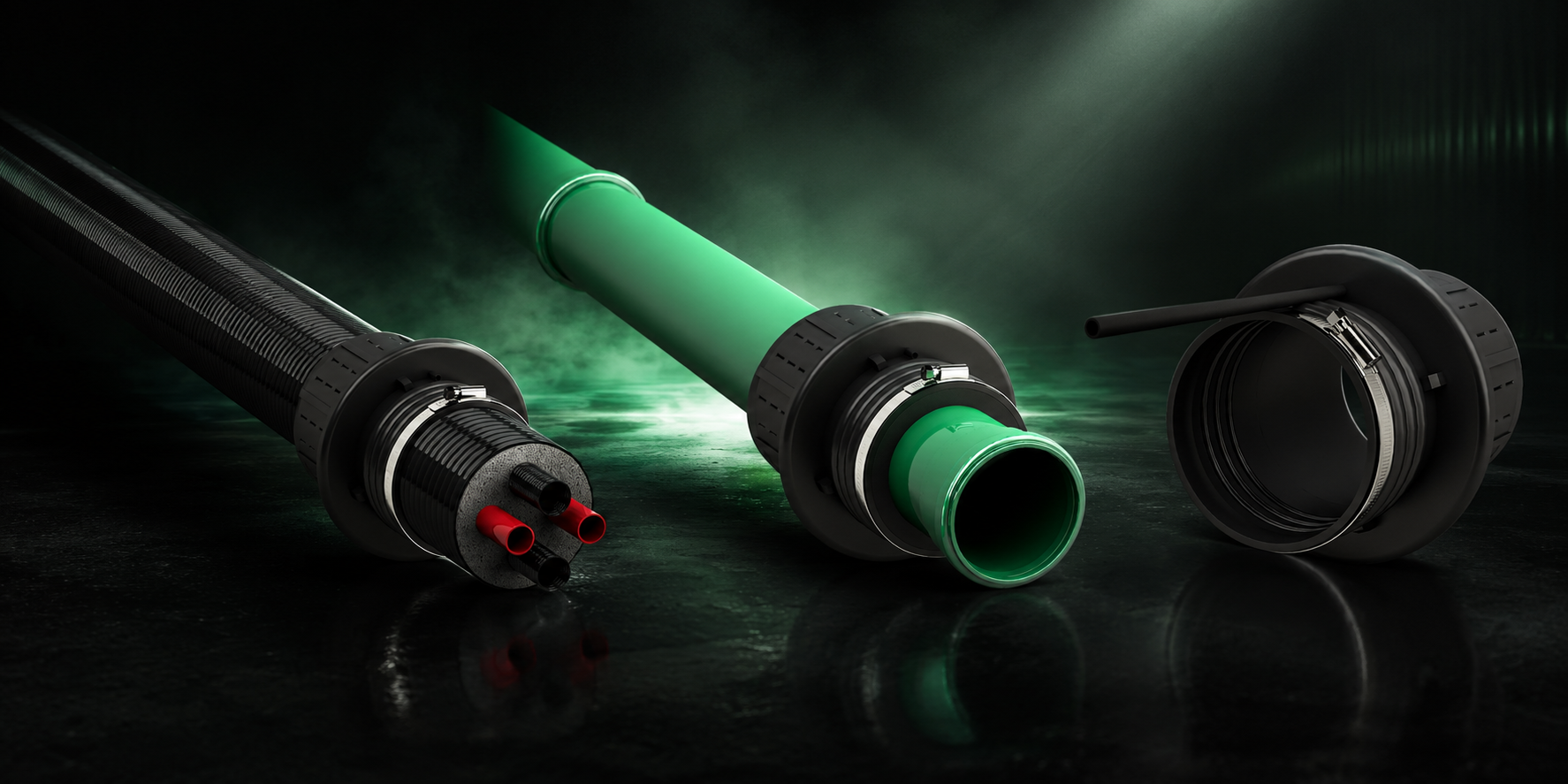

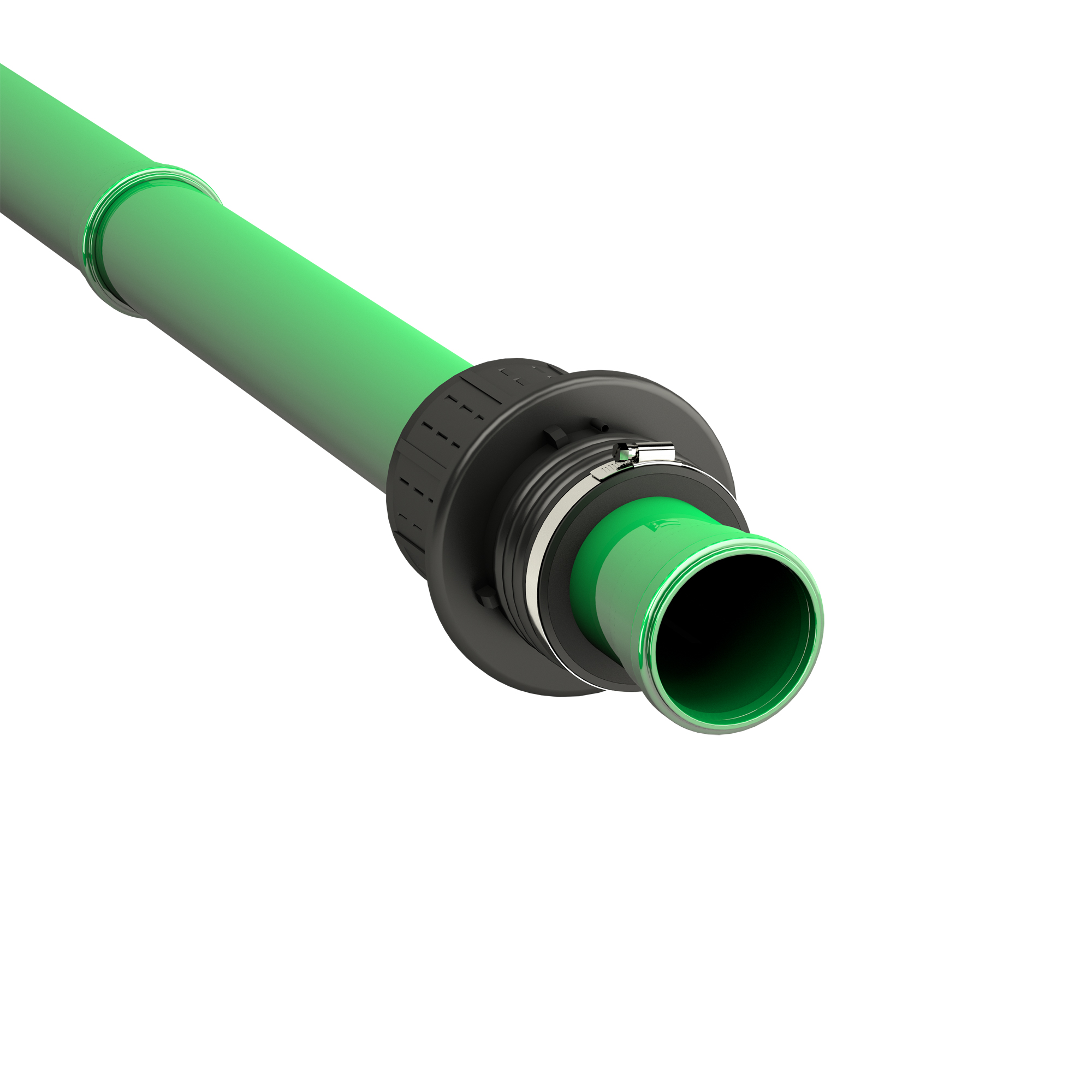

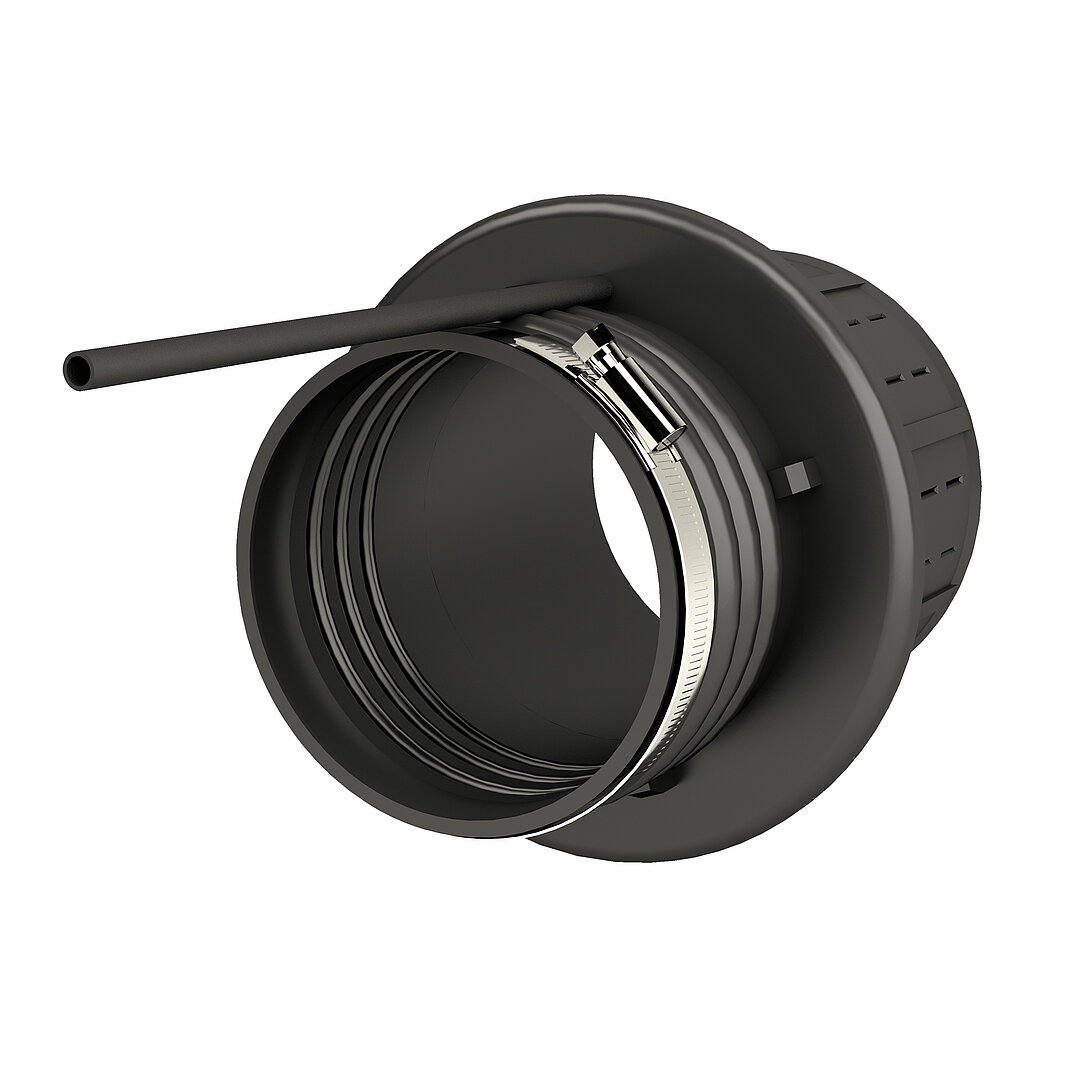

Mit der neuen Einzelhauseinführung »MIS200« bietet Hauff-Technik eine Lösung, die speziell für diese Anforderungen entwickelt wurde. Sie ermöglicht die nachträgliche Durchführung unterschiedlichster Rohrtypen durch nahezu alle gängigen Wandarten und vereint dabei Flexibilität, Montagefreundlichkeit und sichere Abdichtung in einem System. Die »MIS200« eignet sich für Rohrdurchmesser von DN 75 bis DN 160 und kann sowohl für glatte als auch für gewellte Rohre eingesetzt werden. Damit deckt sie ein breites Spektrum typischer Anwendungen im Bestand ab, reduziert den Bedarf an unterschiedlichen Einzellösungen und erleichtert Planung sowie Ausführung. Eingebaut wird die »MIS200« in eine Kernbohrung mit 200 mm Durchmesser. Bereits ab einer Wandstärke von 120 mm kann das System eingesetzt werden. Durch ihre hohe Anpassungsfähigkeit eignet sich die Hauseinführung insbesondere für Sanierungsmaßnahmen und nachträgliche Installationen, bei denen die vorhandenen Rahmenbedingungen häufig erst auf der Baustelle vollständig sichtbar werden. Ein weiterer Vorteil liegt in der Einbindung der Außenabdichtung. Der integrierte Flansch ermöglicht eine normgerechte Anbindung, sodass keine Wiederherstellung der Abdichtung nach DIN 18533 erforderlich ist.

Das technische Herz der Lösung

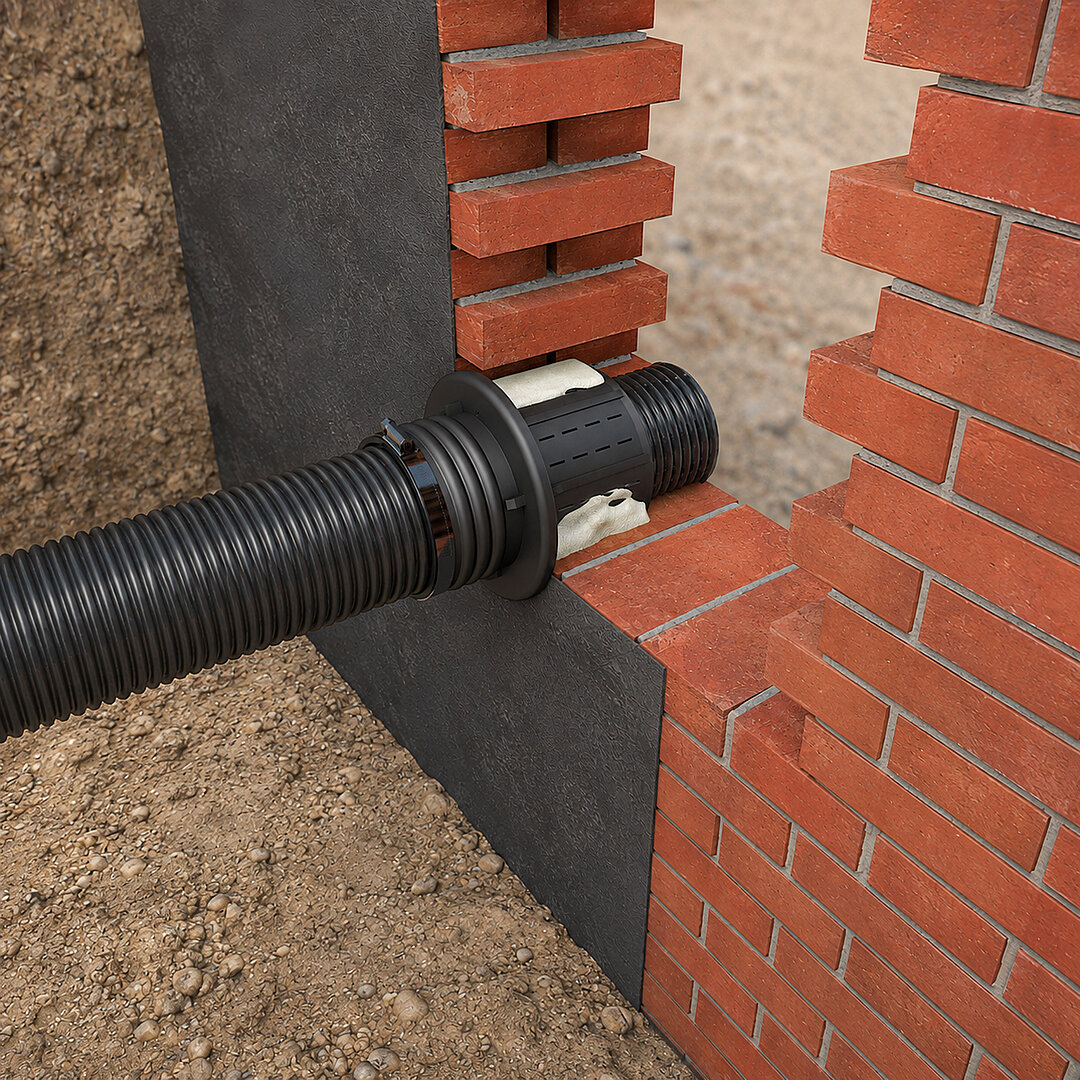

Kernstück der »MIS200« ist das bewährte Membran-Injektionssystem von Hauff-Technik. Es wurde für nachträgliche Leitungsdurchführungen entwickelt und kommt in zahlreichen Anwendungen rund um die sichere Gebäudeeinführung als Nachrüsttechnologie zum Einsatz. Das Grundprinzip ist ebenso einfach wie effektiv: Nach dem Einbau wird ein Expansionsharz über eine speziell entwickelte Membran gezielt in die Bohrung eingebracht. Anders als bei konventionellen Schäumen verteilt sich das Material dabei nicht unkontrolliert oder lediglich punktuell an den Enden der Kernbohrung, sondern wird gleichmäßig entlang der gesamten Durchführung geführt.

Durch den kontrollierten Harzaustritt werden Hohlräume, Fugen, Ausbrüche und unregelmäßige Wandstrukturen zuverlässig ausgefüllt. So entsteht eine dauerhaft dichte Verbindung zwischen Leitung und Wand. Gleichzeitig ist so auch dafür gesorgt, dass unterschiedlichste Wandaufbauten sicher abgedichtet werden können. Gerade bei Sanierungsprojekten bietet diese Technologie entscheidende Vorteile. Bestandssituationen lassen sich häufig nur eingeschränkt vorhersehen. Ausbrüche, unebene Bohrungen oder heterogene Wandstrukturen gehören vielerorts zur Baustellenrealität. Das Membran-Injektionssystem gleicht diese Gegebenheiten aus und schafft die Grundlage für eine sichere und langfristig zuverlässige Abdichtung.

Versorgungstechnik sicher integriert

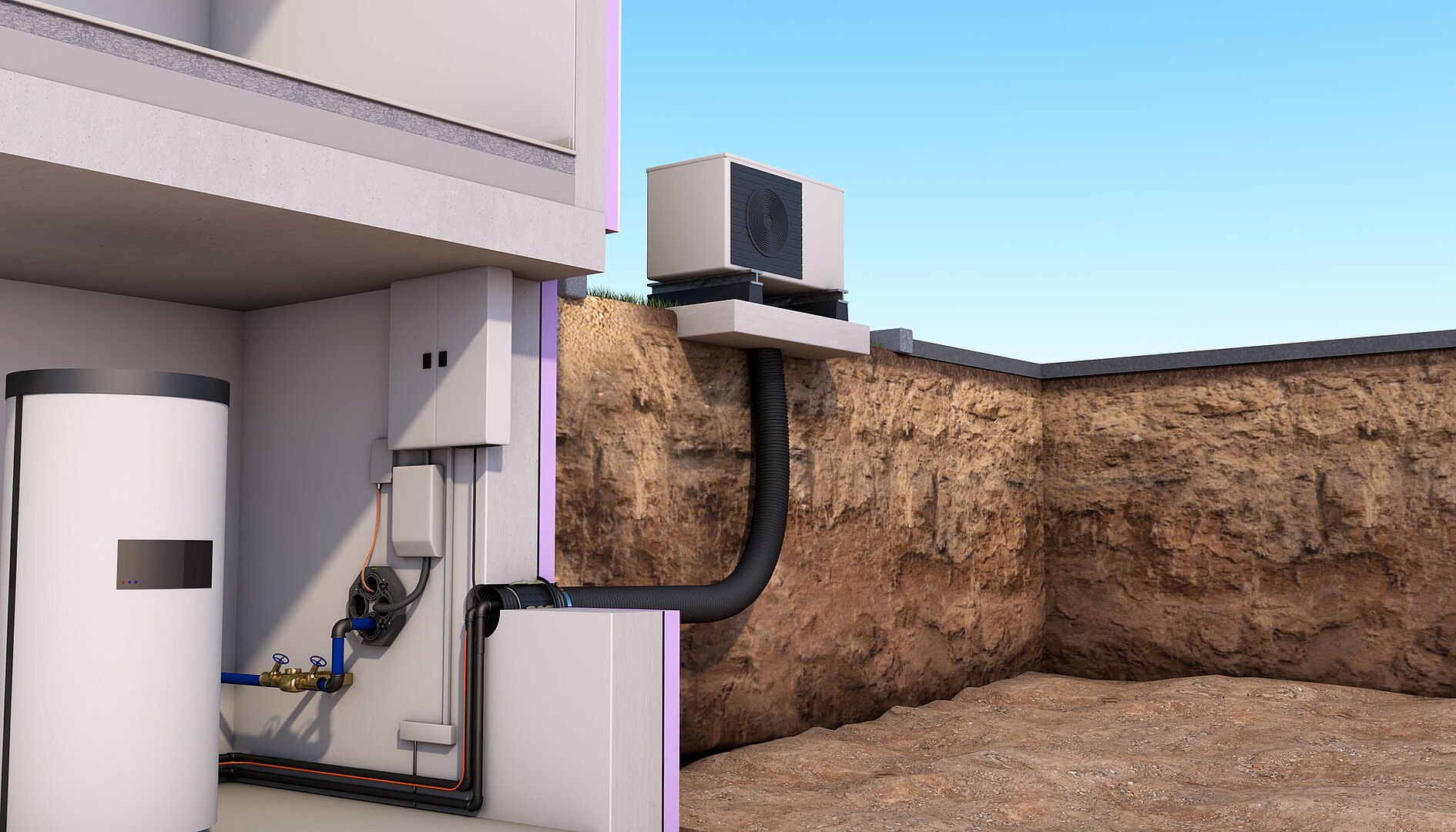

Deutlich werden die Vorteile der »MIS200« etwa bei der Nachrüstung moderner Heizsysteme. Ob Wärmepumpe, Nahwärme oder Fernwärmeanschluss: Neue Versorgungssysteme erfordern häufig zusätzliche Leitungswege durch die Gebäudehülle. Gerade im Bestand treffen dabei unterschiedliche Rohrsysteme auf verschiedenste Wandarten. Gleichzeitig müssen die Gebäudeeigenschaften erhalten und vorhandene Abdichtungen geschützt werden. Mit ihrer universellen Eignung für unterschiedliche Rohrtypen und Wandaufbauten bietet die »MIS200« hierfür eine praxisgerechte Lösung.

Verarbeiter schätzen die hohe Flexibilität auf der Baustelle, während Planer und Bauherren von einer dauerhaft sicheren und normgerechten Durchführung profitieren. Damit leistet das System nach Unternehmensangaben einen wichtigen Beitrag zur wirtschaftlichen Umsetzung moderner Sanierungs- und Modernisierungsprojekte. Keine Sanierung gleicht der anderen – umso wichtiger werden Lösungen, die sich flexibel an die Realität auf der Baustelle anpassen. Mit der Einzelhauseinführung »MIS200« bietet Hauff-Technik hierfür einen universellen Ansatz. Die Kombination aus breitem Anwendungsspektrum, einfacher Montage und dem bewährten Membran-Injektionssystem macht sie zum Problemlöser für nachträgliche Rohrdurchführungen im Bestand – unabhängig davon, welches Rohr durch welche Wand geführt werden muss.
