Wilhelm Modersohn: Druckübertragendes Dämmsystem mit Zulassung

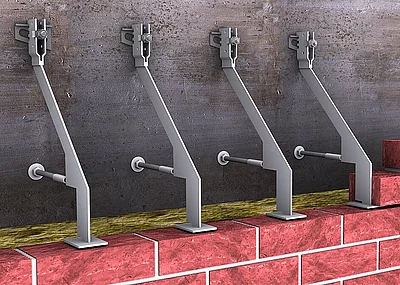

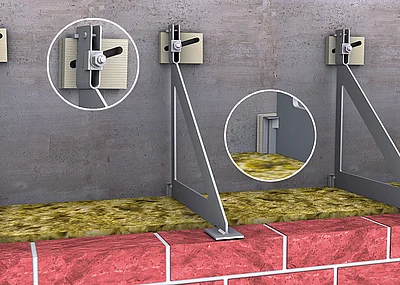

Energieeffizientes Bauen steht bei Architekten und Planern oft im Fokus der nachhaltigen und ressourcensparenden Planung. Mit dem druckübertragenden Dämmsystem »Mosotherm« präsentiert Modersohn Stainless Steel einen vom DIBt bauaufsichtlich zugelassenen Dämmstoff (Z-21.8.2100), der laut Hersteller durch seine sehr hohe Druckbeständigkeit auch tonnenschwere Gewichte dauerhaft abfängt und nachweislich Wärmebrücken im Bereich der metallischen Befestigungen im Beton und im zweischaligen Wandaufbau reduziert. Die Platten stehen in 5 mm und 10 mm Dicke zur Verfügung. Das Dämmelement mit Trapezrillenprofil ist als Gesamtsystem »Mosotherm« in Verbindung mit den »Moso«-Konsolankern aus Lean Duplexstahl eine Lösung zur thermisch getrennten Mauerwerksabfangung.

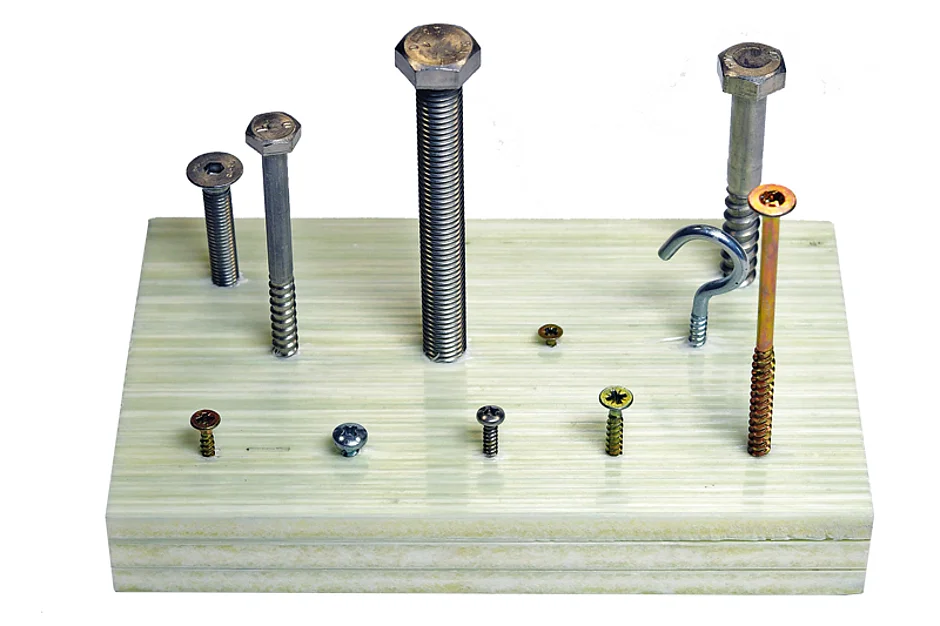

Das Mosotherm-Dämmelement ist ein spezielles GFK Material, welches bei hohen Temperaturen gehärtet wird. Es ist laut Hersteller in einem Temperaturbereich von + 80 °C bis - 40 °C kriech- und bruchbeständig. Die ermittelte Materialdichte betrage im Schnitt 1250 kg/m3. Untersuchungen ergaben eine Wasseraufnahmefähigkeit von unter 5,0 Prozent.

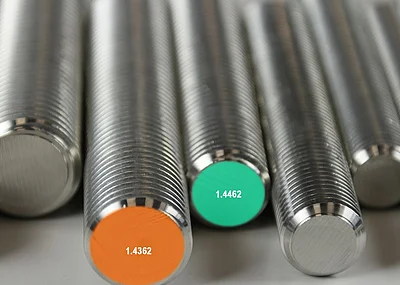

Für den Bereich der Fassadenbefestigungen zählt insbesondere der Wärmeleitwert, der je nach Plattendicke von ca. 0,14 – 0,16 W/mK durch einen mit Leichthochlochziegeln vergleichbaren Wert besticht, heißt es in einer Mitteilung des Herstellers. Zusätzlich ermögliche die schlanke Konstruktionsart der »Modersohn Konsolen«, gerade bei höheren Traglasten, den χ-Wert (punktbezogener Wärmedurchgangskoeffizient) deutlich durch den Einsatz von Lean Duplex Stahl zu reduzieren.

Durch die ineinandergreifende Profilierung auf der Ober- und Unterseite der 5 mm und 10 mm dicken Platten könne eine größere Dämmstoffdicke kraftschlüssig realisiert werden. Dazu können bis zu drei Platten gestapelt werden. Bei einer Materialstärke von 10 mm kann so eine Dicke von maximal 30 mm erreicht werden. Zulassungstechnisch sind bei den »Moso Tragankerköpfen« demnächst zwei Platten (entspricht 20 mm) einsetzbar. Die Querkräfte werden durch die ineinandergreifenden Rillen übertragen.  J
