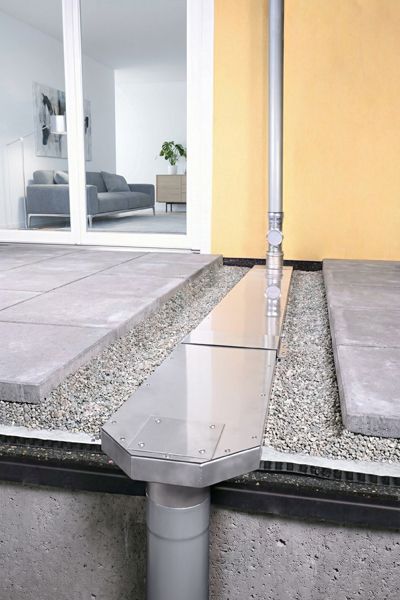

Die Aufnahme des Wassers erfolgt bei der Kaskadenentwässerung über passende Adapter direkt am Regenfallrohr. Von dort wird es über Verbinder in ein modulares Flachkanalsystem eingeleitet, dessen Elemente sich flexibel miteinander kombinieren und durch Zuschnitt anpassen lassen. Richtungsänderungen werden über gerade oder abgewinkelte Verbinder sowie Eckverbinder realisiert, wodurch sich auch komplexe Linienführungen auf der Dachfläche umsetzen lassen. Die Flachkanäle verlaufen stets oberhalb der eigentlichen Abdichtungsebene und greifen in diese in keiner Weise ein. Aufgrund ihrer geringen Höhe lassen sich die Kanäle zudem problemlos unsichtbar in verschiedene Einbausituationen – von der Kiesschüttung mit darauf ruhenden Plattenbelägen bis hin zu Unterkonstruktionen für Bangkirai-Terrassenbeläge – integrieren.
Am Ende einer jeden Strecke stehen verschiedene Anschlussmöglichkeiten zur Verfügung: Entweder erfolgt die Anbindung an einen Siphon auf der Dachfläche oder die Weiterführung über die Attika in ein nachgeschaltetes Fallrohr. Der rechteckige Querschnitt der Flachkanäle ist dabei bewusst größer ausgelegt als der eines klassischen Fallrohrs, sodass das Ablaufvolumen nicht gedrosselt wird und eine hohe Leistungsfähigkeit gewährleistet ist. Gleichzeitig ermöglicht die Bauform eine Verlegung oberhalb der Dämm- und Abdichtungsebene, ohne in diese eingreifen zu müssen.
Flexibel verbunden, sicher abgedichtet

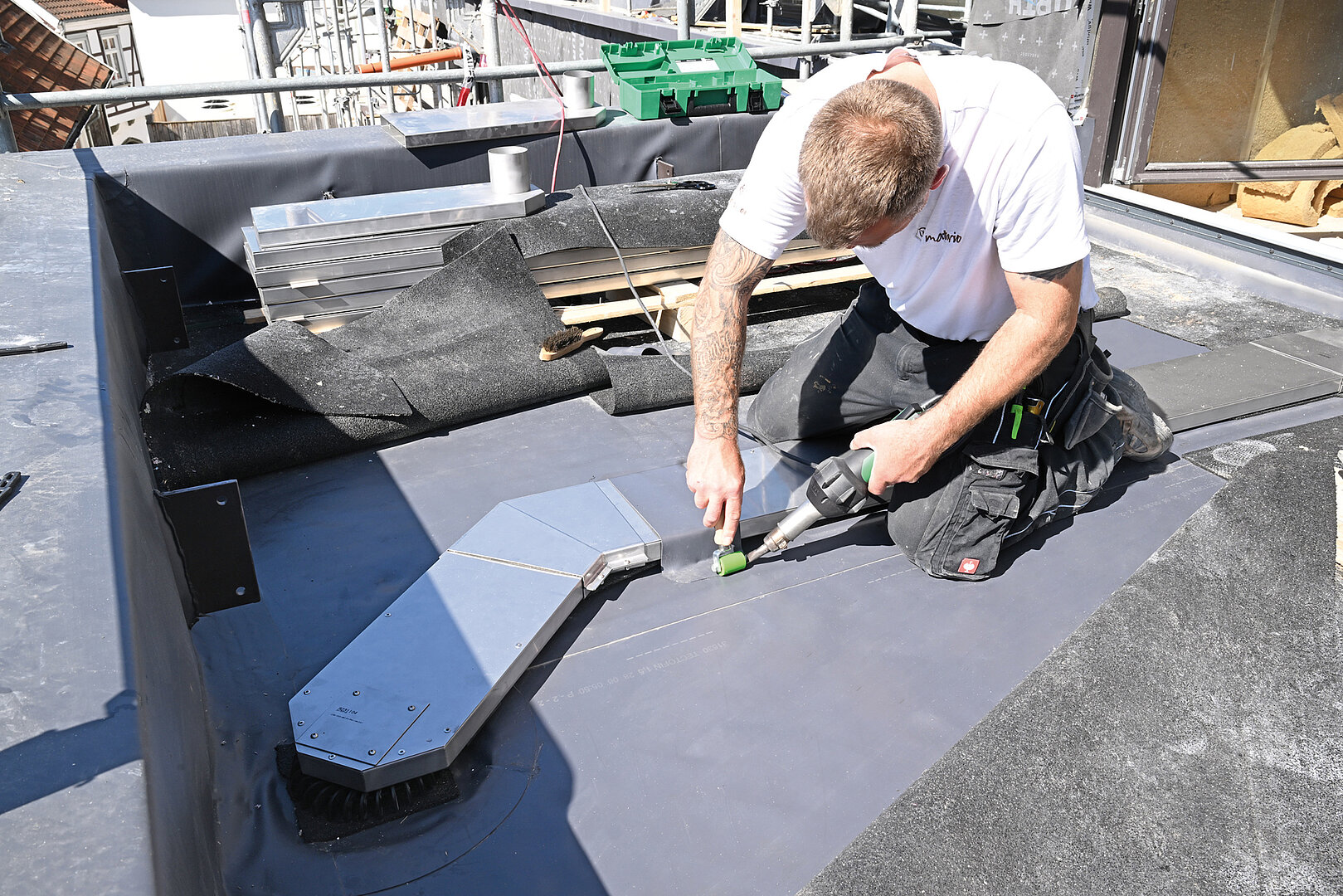

Ein zentrales Merkmal der Kaskadenentwässerung ist die durchdachte Verbindungstechnik. Die einzelnen Elemente werden über verschraubbare Verbinder mit Innensechskantschrauben und Blindnietmuttern miteinander verbunden. Da keine festen Laschen direkt an den Kanälen vorhanden sind, lassen sich die Flachkanäle vor Ort individuell ablängen, ohne dass Material verloren geht – jedes Bauteil bleibt vollständig nutzbar.
Auch die Eckausbildung erfolgt über multifunktionale und in diesem Fall um 45° abgewinkelte Verbinder, welche klassische Eckelemente ersetzen. Dadurch reduziert sich die Anzahl der benötigten Bauteile ebenso wie die Zahl der Verbindungsstellen, was die Montage beschleunigt. Die Verbinder sind mit einer ausreichenden Länge konzipiert, sodass auch Toleranzen beim Zuschnitt der Kanäle im Verbinder ausgeglichen werden. Für die Abdichtung wird an den Stirnseiten ein umlaufendes EPDM-Band angebracht, das beim Verschrauben der Elemente zwischen den Bauteilen verpresst wird. Auf diese Weise entsteht eine dauerhaft dichte Verbindung entlang der gesamten Strecke.

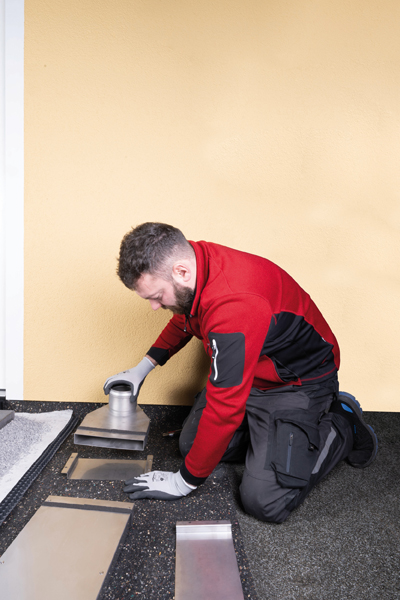

Modular geplant, vor Ort angepasst
Gefertigt aus 1,5 mm starkem Edelstahl bietet das System eine langlebige und korrosionsbeständige Lösung für anspruchsvolle Anwendungen. Die Flachkanäle stehen mit einem Querschnitt von 250 x 40 mm in verschiedenen Längen zur Verfügung und werden durch spezielle Varianten ergänzt, etwa mit integrierten Auslaufstutzen inklusive Anschlüssen für DN-100-Rohre, mit Fallrohraufnahmen oder Durchführungen für Attiken und Brüstungen.
Die geraden und abgewinkelten Verbinder mit integrierten Dichtungsbändern komplettieren den Systembaukasten und ermöglichen eine passgenaue Anpassung an die jeweilige Einbausituation. Fachhandwerker profitieren von hoher Flexibilität bei Planung und Umsetzung sowie von einer montagefreundlichen Verarbeitung direkt auf der Baustelle. Mit der Kaskadenentwässerung bietet Richard Brink eine durchgängige Systemlösung für die regelkonforme Entwässerung mehrgeschossiger Dachflächen. Die Kombination aus flexibler Verbindungstechnik, sicherer Abdichtung und durchgängiger Wasserführung schafft eine zuverlässige Grundlage für anspruchsvolle Bauprojekte.
