fischerwerke: Holzhybridbau mit Know-how

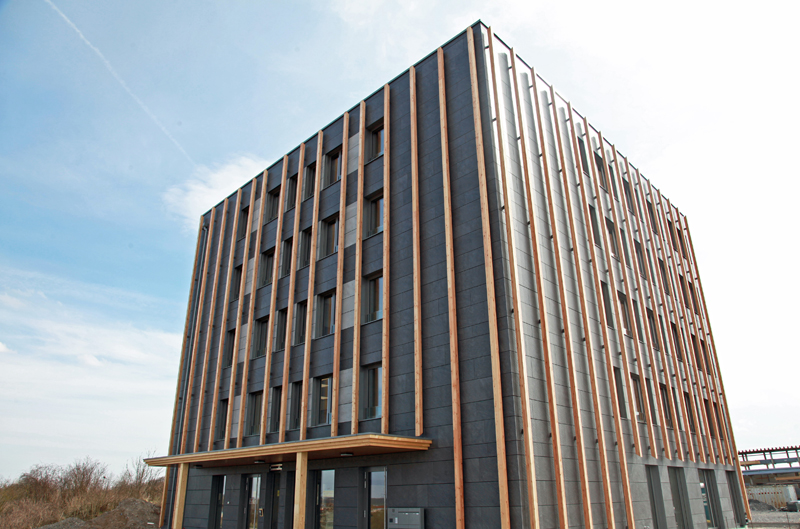

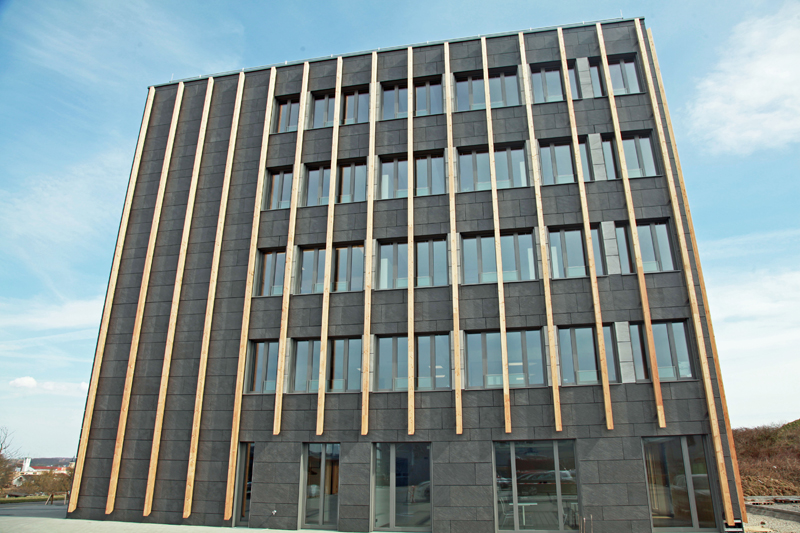

Raum für weiteres Wachstum schafft die A. Pfeiffer Zimmerei GmbH durch den Bau ihres neuen Bürogebäudes in Sachsenheim, Baden-Württemberg. Bei der Planung und Ausführung vertraute der Holz- und Fassadenbauspezialist auf das eigene Know-how aus mehr als 130 Jahren und die Kompetenz langjähriger Fachpartner. Dazu gehört die BWM Fassadensysteme GmbH, die seit 2018 Teil der Unternehmensgruppe fischer ist. So sichern fischer Unterkonstruktionslösungen die vorgehängte hinterlüftete Fassade (VHF), die mit Keramikplatten und Holzlisenen bekleidet ist. fischer Schrauben kamen zudem zum Einsatz, um die Materialien des Holz-Beton-Hybridbaus zu verbinden.

Raum für weiteres Wachstum schafft die A. Pfeiffer Zimmerei GmbH durch den Bau ihres neuen Bürogebäudes in  Sachsenheim, Baden-Württemberg. Bei der Planung und  Ausführung vertraute der Holz- und Fassadenbauspezialist auf das eigene Know-how aus mehr als 130 Jahren und  die Kompetenz langjähriger Fachpartner. Dazu gehört die  BWM Fassadensysteme GmbH, die seit 2018 Teil der Unternehmensgruppe fischer ist. So sichern fischer Unterkonstruktionslösungen die vorgehängte hinterlüftete Fassade (VHF), die mit Keramikplatten und Holzlisenen bekleidet ist. fischer Schrauben kamen zudem zum Einsatz, um  die Materialien des Holz-Beton-Hybridbaus zu verbinden.

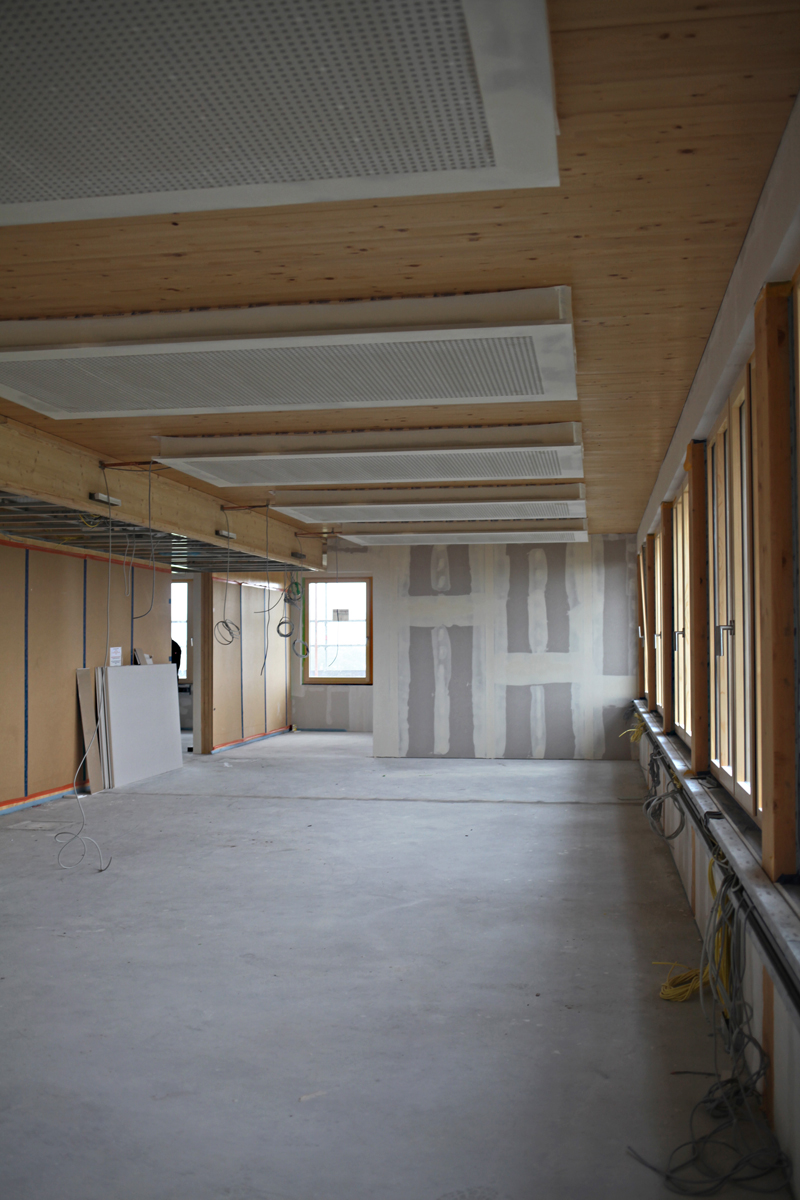

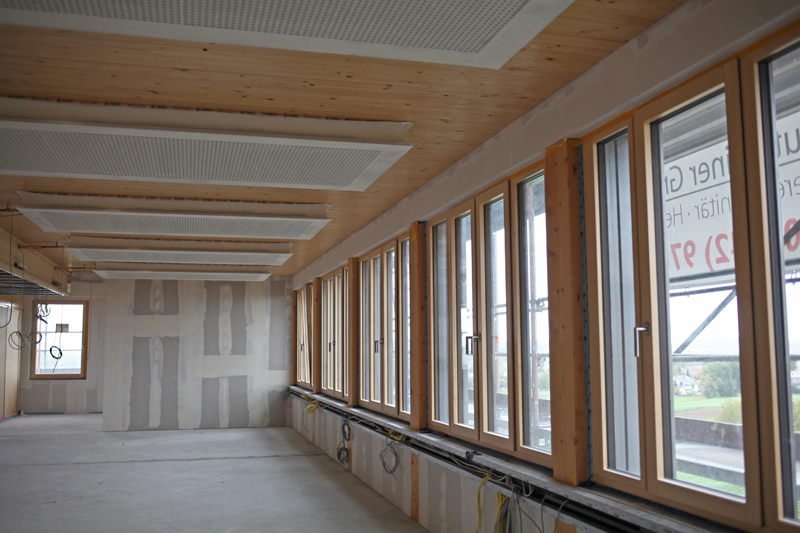

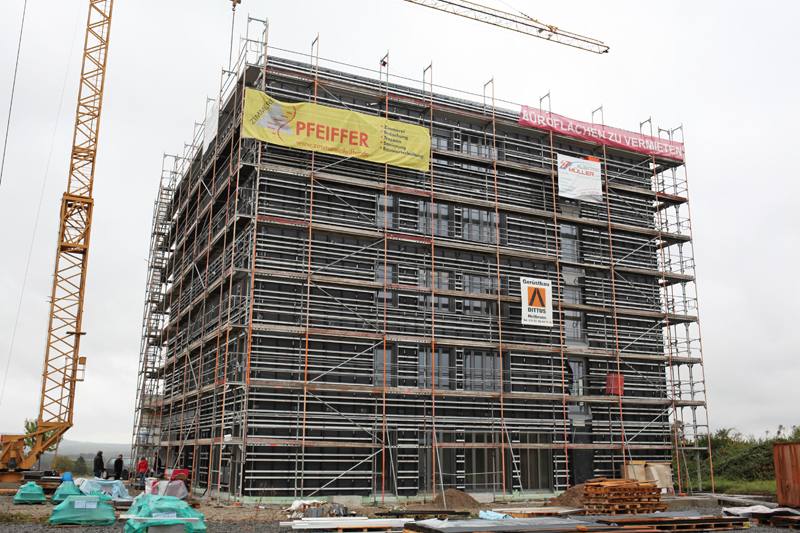

„In die Realisierung floss eigenes Können ein“, sagt Albrecht  Pfeiffer, Geschäftsführer der A. Pfeiffer Zimmerei GmbH und  Zimmerermeister. „Den Entwurf erstellte meine Frau und Mitinhaberin sowie freie Architektin Kerstin Geiger-Pfeiffer. Unsere Mitarbeiter fertigten die Wandelemente in Holzrahmenbauweise in der eigenen Produktion an. Daraufhin errichteten  sie die Holzkonstruktion, bestehend aus den vorgefertigten  Holzrahmen- und Massivholz-Elementen, auf der Baustelle vor  Ort.“ Neben tragenden Außen- und Innenwänden besteht das  Tragwerk aus Holzbetonhybriddecken der oberen Stockwerke  über dem Erdgeschoss. Dabei verbinden fischer Schrauben  die tragenden Brettschichtholzdecken mit Aufbeton. Das Treppenhaus und das Untergeschoss sind aus Stahlbeton ausgeführt. Zuoberst befindet sich eine Brettschichtholzdecke, die mit einer Deckendämmung mit Gefälle, einer Abdichtung aus Bitumen, Kiesbelag und einer Photovoltaik-Anlage versehen ist.


„Zur Sicherung der Keramikfassade mit Holzlisenen entschieden wir uns für Unterkonstruktionslösungen der Unternehmensgruppe fischer“, sagt Markus Messirek, Technische Leitung Fassadentechnik bei der A. Pfeiffer Zimmerei GmbH. „Neben den passenden Fassadensystemen, welche die Sicherheit  und Funktionalität mit einer repräsentativen Ansicht des Gebäudes vereinen, sprach die langjährige vertrauensvolle Zusammenarbeit mit BWM für diese Entscheidung.“ Uwe Nachstedt, Geschäftsführer der BWM Fassadensysteme GmbH, betont: „Wir freuen uns, dass wir das Bauvorhaben unseres Fachpartners von der Planung und Bemessung bis zum erfolgreichen Bauabschluss begleiten durften.“

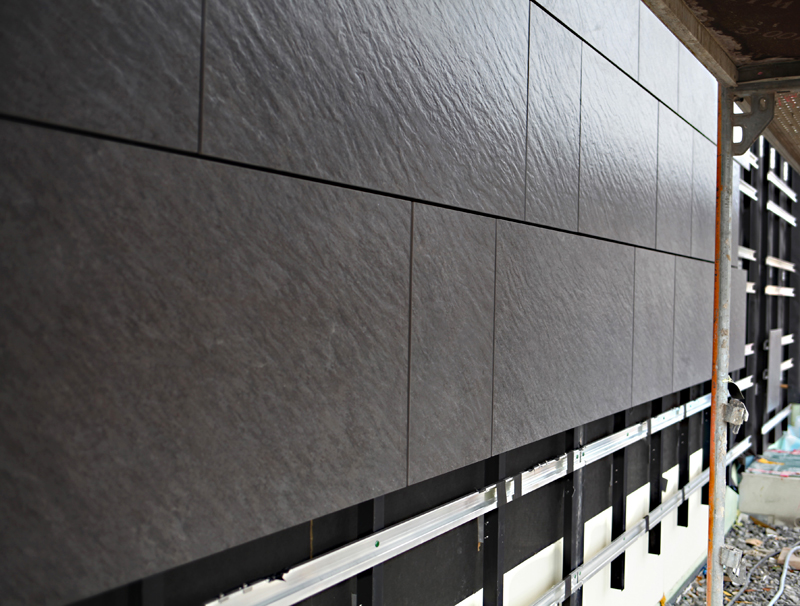

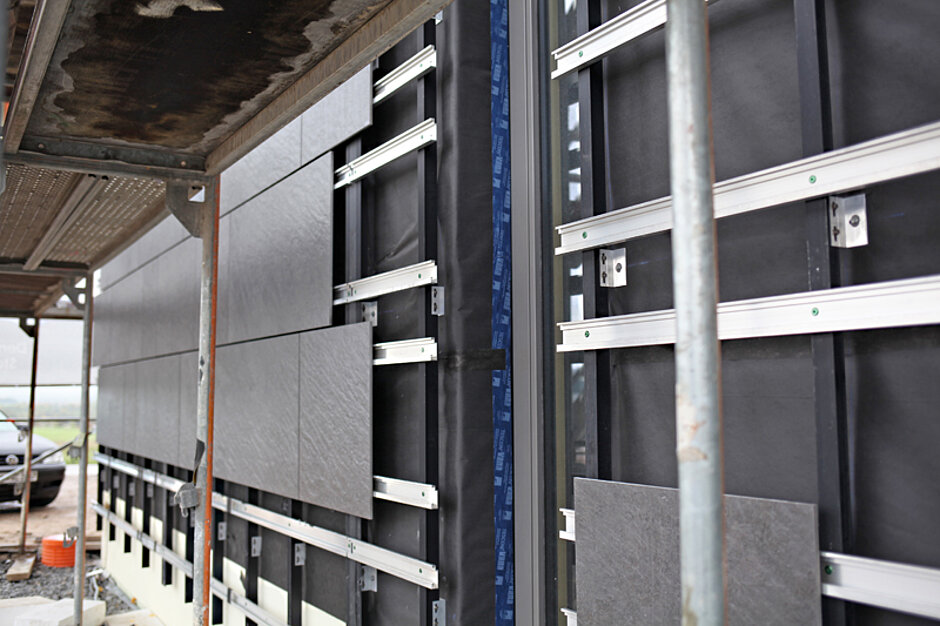

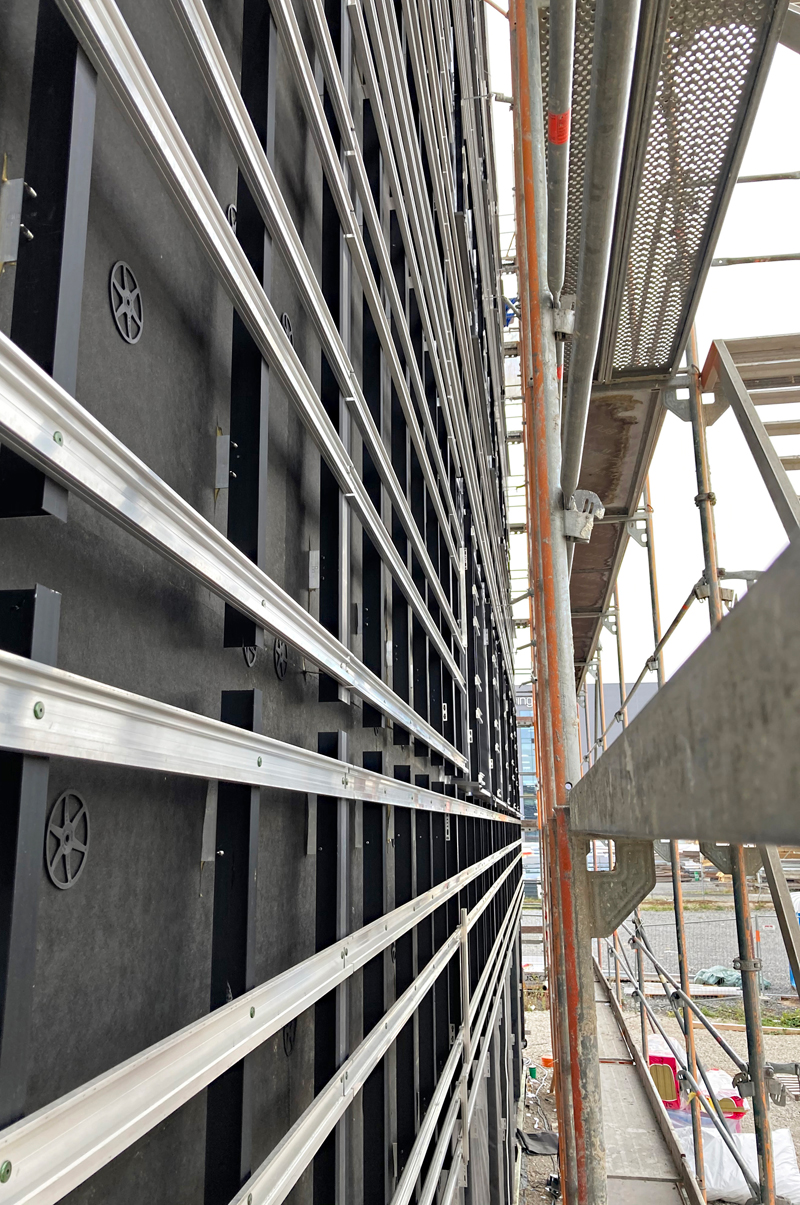

Grundkonstruktion bei der Fassadenbefestigung waren dabei  die praxisbewährten Wandwinkel ATK 100 Minor. Auf dieser  Distanzunterkonstruktion wurde die ATK 103 angebracht, um  Keramikplatten des Feinsteinzeug-Spezialisten Mirage mittels Agraffen und Hinterschnittankern nicht sichtbar zu befestigen. Die Wandwinkel der ATK 100 wurden mit fischer SXR 10 x 60  FUS Langschaftdübeln statisch bemessen und dauerhaft sicher befestigt. Sie bestehen aus hochwertigem Nylon mit vormontierter fischer Sechskantschraube und angeformter Unterlegscheibe. Aufgrund der geringen Verankerungstiefe von nur 50 Millimetern ließ sich der SXR bei der Mehrfachbefestigung der VHF-Unterkonstruktion sehr wirtschaftlich verarbeiten.

Insgesamt gelang es bei dem neuen Bürogebäude der A. Pfeiffer Zimmerei GmbH, die besten Eigenschaften von Beton und  Holz intelligent zu kombinieren, indem beide Baustoffe gemeinsam die statischen Lasten übernehmen und Sicherheit,  Nachhaltigkeit, zeitgemäßen Wärmeschutz sowie eine harmonische Optik des Gebäudes vereinbaren.
