Westag AG Gymnasium-Neubau in Kirchheim: Schalhaut sorgt für rutschhemmende Fluchtwege

Pressemitteilung | Lesedauer: min | Bildquelle: Westag

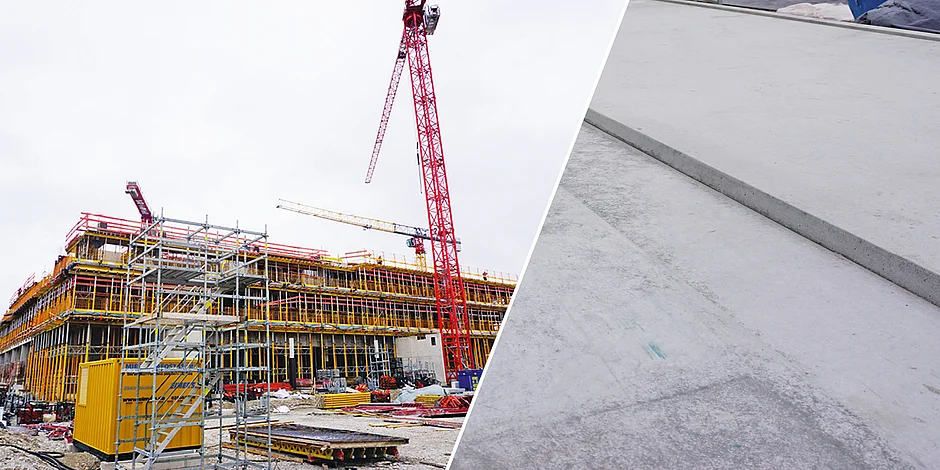

Gekrümmte Wände mit unterschiedlichen Radien, ein über vier Etagen reichendes Atrium sowie 1,4 Kilometer Fluchtbalkone kennzeichnen den Gymnasium-Neubau in der Gemeinde Kirchheim bei München. Die Kubatur des Gebäudes erforderte sichere Fluchtwege. Eine spezielle Schalhaut von Westag sorgt dabei für eine rutschhemmende Oberfläche.

Gegründet sind die nicht unterkellerten Bereiche des Zweckbaus auf Streifen- und Einzelfundamenten sowie einer elastisch gebetteten Bodenplatte. Die abgesenkte Technikzentrale ist eine Flachgründung aus WU-Beton. Das quadratische Gebäude misst 70,5 x 70,5 m, seine Bruttogrundfläche beträgt rund 21 000 m². 13 600 m³ Transportbeton und 1 900 t Betonstahl waren erforderlich. Die Kubatur des Gebäudes erforderte sichere Fluchtwege für mehr als 1 400 Menschen, die das Gebäude später nutzen werden. Fluchtbalkone sollen dies auf allen Etagen sicherstellen.

Spezielle Schalhaut war erforderlich

Damit die Oberfläche der Fluchtbalkone rutschhemmend und im Falle eines Falles sicher zu betreten ist, bedurfte es einer speziellen Schalhaut, mit der sich eine solche angeraute Oberfläche erzielen lässt. Durch die Architekten wurde die Anforderung an Rutschhemmung auf der Lauffläche der Fertigteile vorgegeben, die gemäß Leistungsverzeichnis mit einer Betosieb-Platte erreicht werden sollte.

Michael Hörmann, Fachberater der Westag AG, beriet das ausführende Unternehmen Sager Fertigteile und erklärt: »Die Anforderungen an rutschhemmende Platten sind hoch. Unsere Produkte ›Structal‹, ›Mobilplex‹ und ›Betosieb‹ wurden von einem externen Versuchsinstitut gemäß DIN 51130 ausgiebig geprüft. Weil sie die Anforderungen in der Rutschfestigkeitsklasse R11 bis R13 erfüllen, erhielten sie das Prüfzertifikat. Für das Gymnasiumprojekt war unsere ›Structal R11‹ die richtige Wahl.«


Das Datenblatt beschreibt die Schalungsplatte »Structal R11« als Spezialholzwerkstoffträger mit einseitig rutschhemmender Oberfläche, Melaminbeschichtung sowie 450 g/m² Filmbeschichtung und glatter Rückseite. Die Maße der Platte beträgt 5 150 x 1 950 x 21 mm. »Die Herausforderung dieses Auftrags lag beim Schalungsbau in der minimalen Toleranz, der Positionsvielfalt und dem beschädigungsfreien Einbau der Strukturplatten. Aber auch beim nächsten Arbeitsschritt, dem Betonieren, war hochpräzise Arbeit gefragt. Wegen der Vorgaben der Projekt- Ausschreibung kam deshalb nur eine entsprechend geprüfte und langlebige Schalhaut infrage«, so Thomas Sager, Geschäftsführer Sager Fertigteile.

»Westag-Structal« bis zu 16 Mal im Einsatz

Die Schalhaut zeigte wenig Verschleiß und die mit »Structal« gebauten Formen konnten bis zu 16 Mal verwendet werden. Neben den Balkonelementen produzierte das Beton-Fertigteilunternehmen für den Schulneubau 67 Fertigteiltreppen, wobei diese unter Verwendung der Westag-Schalhaut »Phenox« geschalt und erstellt wurden.

Tieflader transportierten die Fluchtbalkone just in time auf die Baustelle, wo sie etagenweise per Kran auf ein längs des Schulgebäudes installiertes Gerüst gehoben wurden. Nachdem die Eisenflechter die Betonstahlarmierung der jeweiligen Geschossdecken vorbereitet und die Anschlüsse zu den außen liegenden Balkonabschnitten hergestellt hatten, erfolgte die Deckenbetonage, mit der die Isokörbe sodann mit der jeweiligen Geschossdecke verbunden wurden. Die Anordnung der Balkone richtete sich nach dem Stützenraster des Gebäudes.
