URSA Deutschland GmbH Druck- und wasserfeste Dämmung von Biogastanks

Pressemitteilung | Lesedauer: min | Bildquelle: URSA Deutschland

Im niedersächsischen Landkreis Cloppenburg entsteht die größte Biogasanlage Europas. Aufgrund der hohen Anforderungen an die Dämmeigenschaften der Biogasbehälter werden dabei XPS-Dämmplatten von Ursa verwendet.

Zur Herstellung ökologischer Kraftstoffe werden biologische Prozesse ausgenutzt. Die Biomasse wird in luftdichte, beheizte Tanks gepumpt. Unter idealen Bedingungen erzeugen Mikroorganismen schließlich das Biogas. Da die Bakterienstämme äußerst empfindlich sind, ist neben einer bestimmten Mindestgröße des Fermenters – auch Bioreaktor genannt – dessen Dichtheit und Wärmedämmung von Bedeutung. So haben die Stahltanks eine geschlossene Decke, sind geruchlos und werden konstant auf einer gewissen Temperatur gehalten. Die für die Vergärung der Gülle optimale Prozesstemperatur liegt bei 40 Grad Celsius. Eine hochwertige Dämmung verhindert den Wärmeaustritt aus den Tanks und hält die Temperatur im Inneren konstant. Besondere Ansprüche werden an die Dämmplatten unter der Bodenplatte gestellt. Die verwendeten Produkte müssen eine hohe Nenn- und Dauerdruckfestigkeit und eine gegen null gehende Wasseraufnahme aufweisen. Auch Beständigkeit gegenüber Frost- und Tauwechsel ist essenziell.


Um den Anforderungen zu entsprechen, werden für die Dämmung Platten von Ursa des Typs »XPS D-N-VII L« verwendet. Die im ersten Bauabschnitt errichteten 17 Tanks werden mit 14 280 Hartschaumplatten gedämmt. Mit einer Länge von 1,25 m und einer Breite von 0,6 m werden in Summe 10 710 m2 Dämmung verlegt. Die ­XPS-Platten zeichnen sich laut Hersteller durch eine extrem hohe Druckbelastbarkeit bei einer Druckfestigkeit von 700 Kilopascal und einem Kriechverhalten von 250 Kilopascal aus. Der Bemessungswert der Wärmeleitfähigkeit der 80 mm starken Dämmplatten liegt bei 0,035 Watt pro Meter mal Kelvin (W/(m∙K)). Überdies sind die Platten feuchteunempfindlich, dimensionsstabil und verrottungssicher.

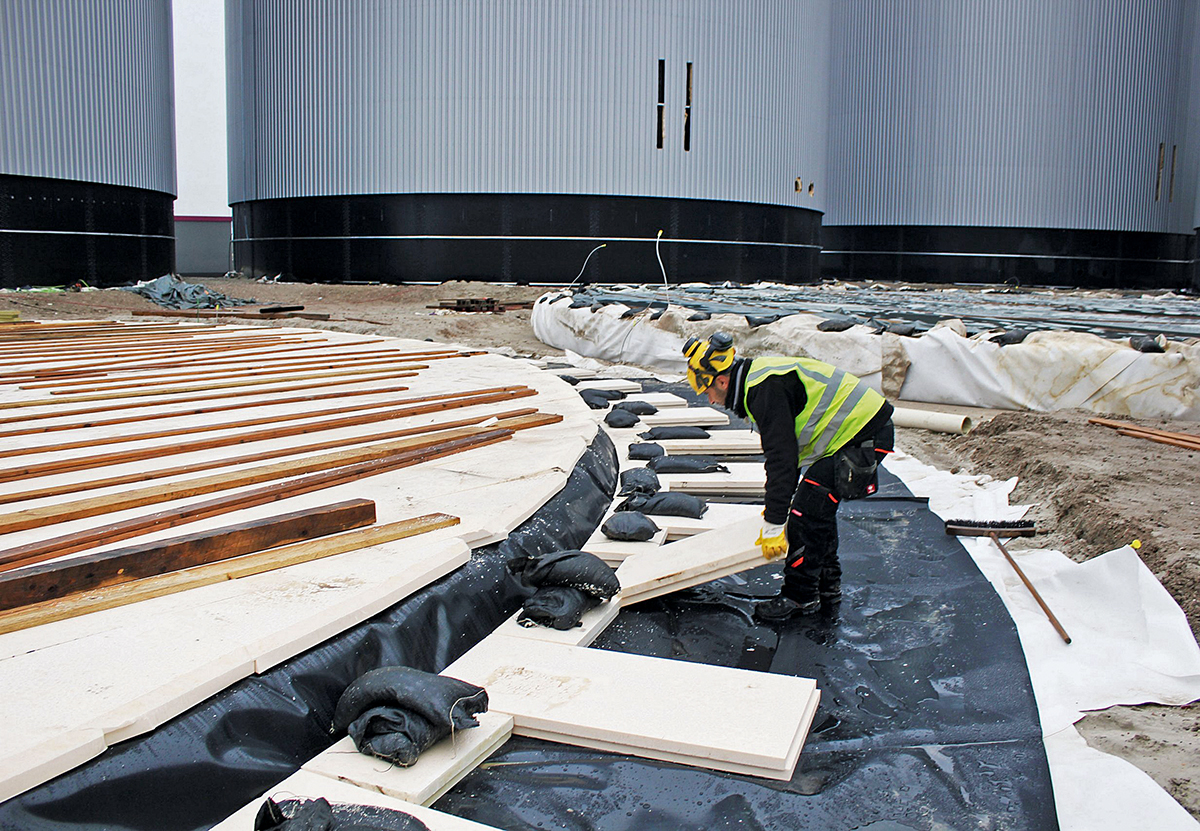

Die Betonsohlen der Biogastanks sind mit einer Leckageerkennung ausgestattet. Auf der Mineralgemisch-Tragschicht und einer Lage Schutzvlies befindet sich für diesen Zweck die Leckerkennungsfolie. Diese ist mit Sensoren ausgestattet. Auf der Folie sind die 80 mm starken Dämmplatten gemäß DIN 4108-2 und DIN 4108-10 als Perimeterdämmung einlagig verlegt. Zur zusätzlichen Abdichtung und zum Schutz der Dämmschicht sind die XPS-Platten mit zwei Lagen hochrobuster und wasserdichter Polyethylenfolie mit einer Dicke von 0,2 mm abgedeckt. Auf der Dämmung befindet sich eine Drainageschicht – bestehend aus Vlieskaschierung und Noppenbahn. Die Dichtungs- und Dämmschichten bieten die Grundlage für die 30 cm starke Stahlbetonsohle. Hierfür wird Beton in der Klasse C 35/45 mit einer Zylinderdruckfestigkeit von 35 Newton pro Quadratmillimeter (N/mm²) und einer Würfeldruckfestigkeit von 45 N/mm² verwendet.
