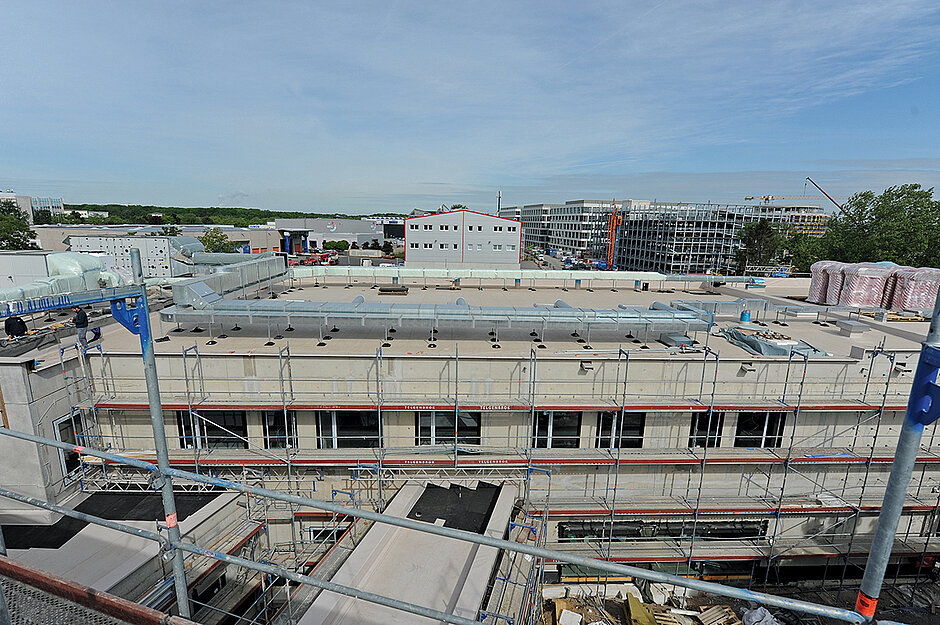

Der Butzweilerhof in Köln ist der neue Standort der Internationalen Friedensschule Köln. In dem rund 12 000 m2 großen, dreigeschossigen Neubau lernen rund 600 Schüler aus über 40 Nationen. Verantwortlich für Planung, Konzeption und Bauausführung ist die Firma Vollack. Die Dächer der Schule wurden mit der Kunststoffabdichtungsbahn »Sarnafil TS 77-18« von Sika Deutschland abgedichtet.
Für die Dächer des Neubaus war eigentlich eine PVC-Abdichtung vorgesehen. Aufgrund von Lieferschwierigkeiten war dies jedoch nicht umsetzbar. Der ausführende Betrieb Over-Dach – Spezialist für Flachdach, Fassade, Abdichtung für öffentlichen Bau, Industrie- und Gewerbebauten in Nordrhein-Westfalen – empfahl aufgrund seiner langjährigen Erfahrungen mit dem Produkt die Verwendung der Kunststoffabdichtungsbahn »Sarnafil TS 77-18« von Sika.
Detailausbildungen einfach ausgeführt
Gestartet wurde mit den Bauteilen A und B, den Trapezblechdächern der Turnhalle und den Aufenthaltsräumen mit Akustikprofilen. Zuerst wurde eine Dampfsperre aufgebracht, anschließend wurde aufgrund der hohen Anzahl an Aufbauten und der geplanten Photovoltaik-Anlage die gesamte Dachfläche mit einem druckfesten Megarock-Dämmstoff versehen. Da die Wartungswege und Aufbauten auf dem Dach engmaschig sind, war dies die wirtschaftlichste Lösung. Auf den Dächern der Bauteile A und B wurden dann insgesamt 2 140 m2 der Kunststoffbahn »Sarnafil TS 77-18« lose verlegt und im Überdeckungsbereich mechanisch befestigt (Saumbefestigung). Im Attikabereich wurden Verbundbleche als luftdichter Anschluss auf ca. 290 m angebracht. Diese Arbeiten nahmen rund vier Wochen in Anspruch. Am zeitaufwändigsten gestaltete sich die Einfassung der zahlreichen Durchdringungen mit Sarnafil-Formteilen. »Hier war definitiv von Vorteil, dass wir auf die Sarnafil Kunststoffabdichtungsbahn ausgewichen sind«, berichtet Marcel Heinze von Over-Dach. »Durch die leichte Verarbeitbarkeit sind Detailausbildungen einfach auszuführen.«
Wartungswege systemkonform markiert

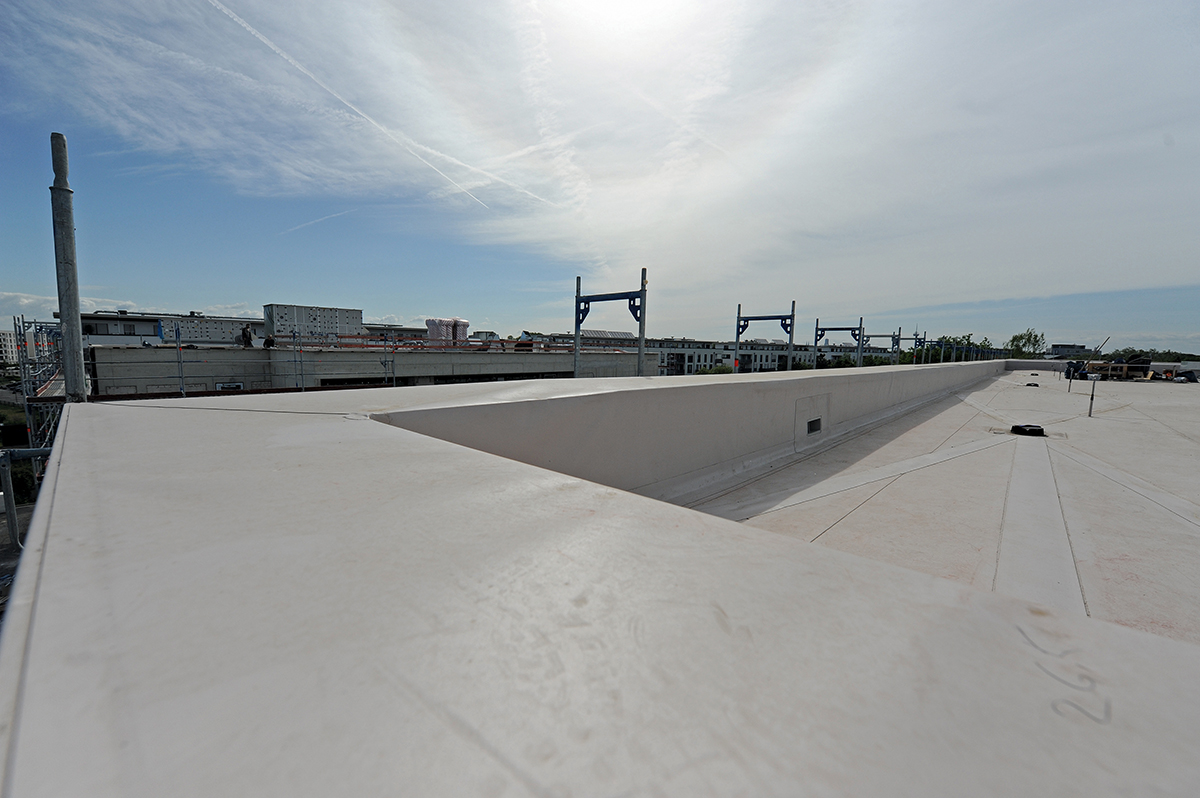

Bei den Bauteilen C bis F handelte es sich um die Stahlbetondächer der Schultrakte. Diese erhielten einen Dämmstoff aus EPS, ansonsten war der Aufbau der gleiche wie bei den Bauteilen A und B. Insgesamt verlegte das Team von Over-Dach hier 2 500 m2 »Sarnafil TS 77-18« und Verbundbleche auf einer Länge von insgesamt 515 m. Auch hier mussten zahlreiche Durchdringungen eingefasst werden. Zur Markierung der Wartungswege wurde die Gehweg- und Schutzbahn »Sarnafil TG-20 WW« systemkonform auf die Sarnafil-Kunststoffabdichtungsbahn aufgeschweißt. Auf den Trapezblechdächern müssen die Markierungen noch aufgebracht werden, weil die Wartungswege dort noch nicht final festgelegt sind. Da jedoch die ganze Dachfläche mit einem druckfesten Dämmstoff versehen wurde, ist man hier flexibel. Die Gefälledachkonstruktion der Verbindungstrakte der Internationalen Friedensschule Köln erhielten eine Dämmung aus Mineralwolle, auf die dann ebenfalls »Sarnafil TS 77-18« aufgebracht wurde.
Mit einer zu erwartenden Nutzungsdauer von über 50 Jahren sind »Sarnafil«-Kunststoffabdichtungsbahnen laut Hersteller besonders langlebig. Die »Sarnafil TS 77-18« ist neben einer innenliegenden Verstärkung aus Polyestergelege mit einer Glasvlieseinlage ausgerüstet und verfügt somit über eine hohe Perforationsfestigkeit, nicht zuletzt durch ihre 1,8 mm Dicke. Die Dächer der Internationalen Friedensschule Köln sind also auf Jahre sicher abgedichtet.
