Bei der Vorwandmontage in mehrschaligen Wandsystemen verlagert sich die Einbauebene des Fensters aufgrund von immer dickeren Dämmschichten zunehmend vor die Wand. Energieeffiziente 3-fach Verglasungen, Fenster mit hohem Glasanteil, schwache Maueruntergründe und absturzsichernde Anforderungen stellen ausführende Betriebe bei der Lastabtragung und dauerhaft sicheren Montage zusätzlich vor große Herausforderungen. Zur Gewährleistung einer sicheren Lastabtragung macht der LzM 2020 u. a. die Dimensionierung der Befestigung für den Standardfall 2 – also kritische Fälle wie die Vorwandmontage und schwache Maueruntergründe – bindend. Je nach Anwendungsfall sind zudem baurechtliche Anforderungen an den Brandschutz und absturzsichernde Befestigungen zu berücksichtigen. Zu beachten ist dabei: Der Einsatz statisch nachweisbarer und zugelassener Befestigungssysteme mit ausgewiesenen Bemessungswerten ist unerlässlich.
JB-D PLUS: konsequent auf Mehrwert ausgelegt
Mit einer Weiterentwicklung seines bewährten JB-D Systems macht der Befestigungsspezialist SFS den Fenstereinbau vor der tragenden Wandkonstruktion jetzt einfacher, schneller und sicherer denn je: Als erstes Befestigungssystem für die Lastabtragung und Absturzsicherung in der Vorwandmontage verfügt JB-D PLUS über eine allgemein bauaufsichtliche Zulassung (abZ). Speziell auf große Lastabtragungen zugeschnitten, schafft die statisch nachweisbare Systemlösung mit ihren ausgewiesenen Bemessungswerten beste Voraussetzungen für eine dauerhaft sichere Montage. Das gilt selbst bei hohen Anforderungen an den Brandschutz, denn das stahlbasierte JB-D PLUS besteht komplett aus nicht brennbarem Material gemäß DIN 4102-1 Klasse A. Marktnähe unterstreicht SFS zudem durch die Herstellung in Europa, die dem Nachhaltigkeitsdenken des Unternehmens Rechnung trägt und für kurze Lieferzeiten sorgt.
Die hohe Leistungsfähigkeit von JB-D PLUS ist überzeugend. Sämtliche auf das Fenster einwirkenden Kräfte werden mithilfe von biegesteifen Konsolen punktuell abgetragen – bei Auskragungen bis 150 mm stufenlos. Durch das stark vergrößerte Anwendungsspektrum ist das System zudem auch bei absturzsichernden Anforderungen einsetzbar mit allen üblichen Rahmenmaterialien, -verbreiterungen und Maueruntergründen. Ein speziell für hohe Auskragungen entwickelter Vierkantquerschnitt führt zu einer spürbaren Verbesserung der Tragfähigkeit. Selbst die Montage von Aluminiumfenstern ist mithilfe von JB-D PLUS zulassungskonform möglich.
Hohe Wirtschaftlichkeit, eine effiziente Montage, geringe Verarbeitungskosten – mit diesen Eigenschaften sorgt JB-D PLUS darüber hinaus für Zeit- und Kostenvorteile. Sie reichen von der einfachen 3D-Justierung über das Absetzen des Fensters auf einer großen Auflagefläche bis zur vereinfachten Abdichtung und Anbindung der Folgegewerke – so z. B. WDVS – durch den laibungsbündigen Abschluss des Befestigers. Höchsten Nutzen bieten zudem die flexible Montage und die Justierung von der Bauwerksinnenseite ganz ohne Gerüst sowie die konsequente Umsetzung eines Baukastensystems mit nur wenigen Einzelteilen.
Effiziente Befestigung von allen Seiten

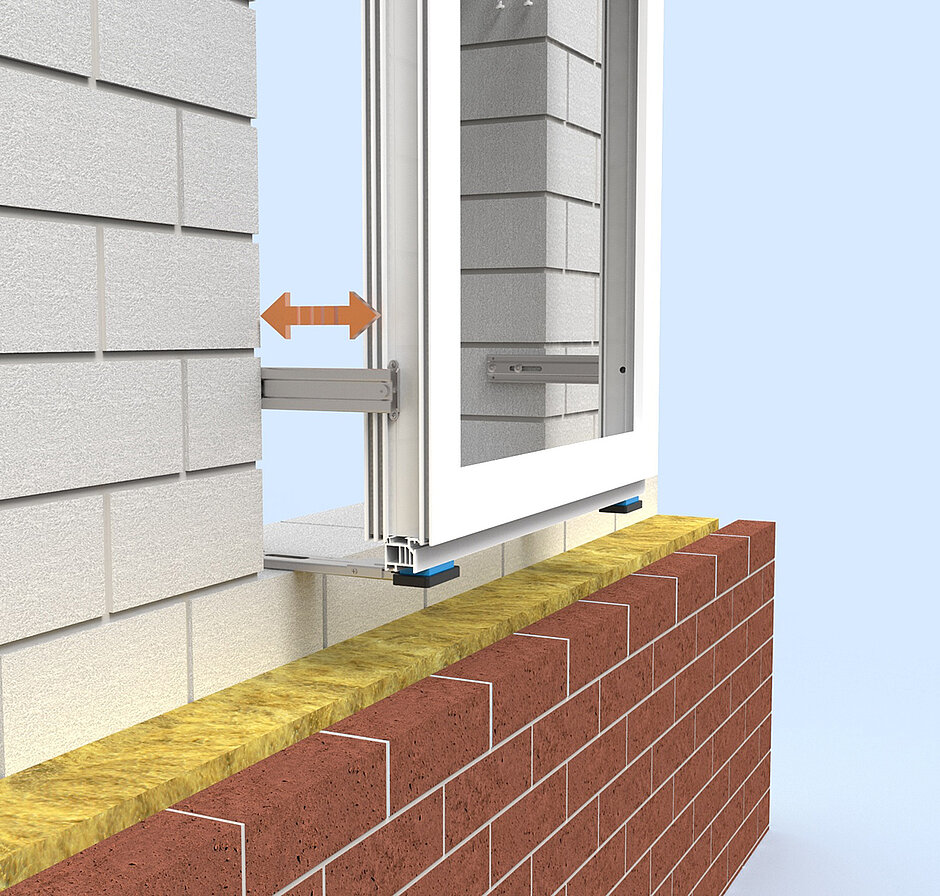

Weitere Stärken zeigt JB-D PLUS bei der seitlichen und oberen Befestigung der Fensterelemente. Hierzu zählen beispielsweise die hohe Tragfähigkeit der biegesteifen Stahlkonsolen, seine stufenlose Justierbarkeit sowie die Möglichkeit zur werkseitigen Vormontage. Bei der Anwendung im Zweischalenmauerwerk mit Mauerrandstreifen profitieren Verarbeiter und Montageunternehmen zudem von deutlichen Zeit- und Kosteneinsparungen: Mit ihrer ausgereiften Konstruktion unterstützen die Konsolen die Beibehaltung der traditionellen Bauabfolge.
Effizient sind auch die Montageeigenschaften von JB-D PLUS im unteren Fensterbereich. So macht z. B. die hohe Tragfähigkeit des Vierkantrohrs selbst bei großen Auskragungen den Einsatz zusätzlicher Abstützwinkel verzichtbar. Zusätzlich unterstützt wird dies durch die Möglichkeit zur Verwendung einer stabilen, ebenen Auflagefläche für die Montage – sie vereinfacht Justierung und Lastabtragung – sowie die einfache Höhenverstellung über handelsübliche Distanzklötze.
Zuverlässige Nachweisführung – sichere Bemessbarkeit
Auch die fachgerechte Baukörperanschlussplanung bei der Fenstermontage wird mit JB-D PLUS schneller und sicherer denn je: Der SFS Montageplaner, ein kostenloses, ift-basiertes Softwaretool, soll beste Voraussetzungen für eine zuverlässige Nachweisführung und hochwertige Ergebnisse schaffen. Schritt für Schritt führt er durch den Planungsprozess und fragt systematisch alle relevanten Kriterien ab. Dabei gewährleiste die Integration sämtlicher Leistungskennwerte der Befestigungssysteme von SFS die schnelle, fachgerechte Ermittlung und Dimensionierung der passenden Befestigungslösung. Für Handlungssicherheit soll zudem die abschließende Dokumentation aller relevanten Eingaben und Ergebnisse im ift-Montagepass sorgen.
