Franklin ist der jüngste Stadtteil Mannheims und in etwa so groß wie die Mannheimer Innenstadt. Wo sich heute ein neues Stadtquartier entwickelt, fand sich einst die größte Siedlung der US-Armee in Deutschland. Für Franklin-Mitte hat das Architekturbüro MVRDV aus Rotterdam vier Hochpunkte in Buchstabenform und in verschiedenen Farbtönen entwickelt. Gelesen ergeben die riesigen Buchstaben das Wort »Home« als Symbol für die Verbundenheit Mannheims mit der amerikanischen Geschichte und als Willkommensgruß an alle, die in Franklin eine neue Heimat finden wollen.
Das Gebäude ist, wie alle Hochpunkte des Ensembles, 50 m hoch und verfügt über eine Fassadenfläche von 4 300 m², die als vorgehängte hinterlüftete Fassade realisiert wird. Deren große Vorzüge liegen in der konstruktiven Trennung der Funktionsschichten (Massivwand / Dämmung / Bekleidung) und dem so entstehenden Hinterlüftungsraum. Dieser sorgt dafür, dass etwaige Feuchte – verursacht beispielsweise durch Schlagregen – sicher abtransportiert wird. Die VHF bietet damit zuverlässigen Schutz vor Witterungs- und Umwelteinflüssen. Für das außergewöhnliche Hochhaus in O-Form wurde ein Hinterlüftungsquerschnitt von 130 mm gewählt.
Verantwortlich für die Fassadenarbeiten ist in Franklin die Firma Metall- und Stahlbau Scholl aus Tholey, die im Mai 2023 mit den Arbeiten an »Orbit« begonnen hat. »Vor Baubeginn haben wir auf unserem Firmengelände eine 10 x 10 m große, den Plänen entsprechende Musterfassade errichtet«, erklärt Andreas Caryot, Geschäftsführer des saarländischen Unternehmens. »Dabei haben wir den Wandaufbau eins zu eins so realisiert, wie er sich später am Gebäude tatsächlich darstellen sollte. So konnten wir ›am Boden‹ sämtliche Details wie Anschlüsse oder Öffnungen klären, die später in der Masse am Gebäude gar nicht oder nur schwer aufzufangen gewesen wären.«
Hochleistungs-Dämmung für höchste Ansprüche

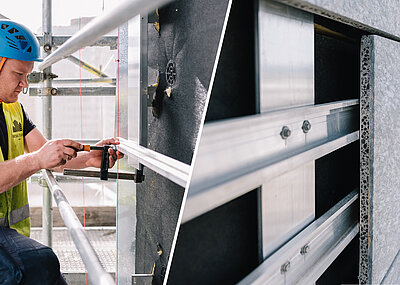

Mit im Schnitt acht bis zwölf Mitarbeitern ist das Team von Metall- und Stahlbau Scholl täglich auf der Baustelle. Zunächst galt es, die Unterkonstruktion an den Gebäudeaußenwänden des aus Stahlbeton errichteten Baukörpers zu befestigen. Dazu wurden die Wandkonsolen aus Edelstahl und Aluminium in der Gebäudewand verankert. Rund 12 000 Konsolen kommen an der Fassade insgesamt zum Einsatz. Anschließend werden 160 mm dicke, nichtbrennbare »Isover Ultimate FSP-034«-Fassaden-Dämmplatten dicht gestoßen und im Verband verlegt. Die Hochleistungs-Mineralwolle von Isover vereint die Vorteile einer herkömmlichen Steinwolle mit den positiven Eigenschaften der Glaswolle und verfügt über ausgezeichnete Brand- und Schallschutzeigenschaften sowie eine niedrige Wärmeleitfähigkeit. »Isover Ultimate« ist als nichtbrennbar gemäß Euroklasse A1 klassifiziert und weist einen Schmelzpunkt von > 1 000 °C auf. Im Brandfall gewährleistet »Isover Ultimate« damit ein Maximum an Sicherheit: Sie glimmt nicht, raucht nicht, tropft nicht und fällt auch nicht brennend ab.
»Die Platten lassen sich schnell und einfach montieren«, so Andreas Caryot. »Sie sind gut komprimierbar und ganz einfach zuzuschneiden. Das erleichtert uns das Handling und den Einbau auf der Baustelle enorm. Hinzu kommt, dass ›Ultimate‹ eine sehr hohe Elastizität besitzt, formstabil ist und sich jedem Untergrund anpasst.« Darüber hinaus leisten die Fassaden-Dämmplatten einen wichtigen Beitrag zur Verbesserung des Schallschutzes: »Isover Ultimate« erreicht bei einer bis zu 50 Prozent geringeren Rohdichte eine ebenso gute Schallabsorption wie herkömmliche Steinwolle. Wichtig ist dabei, dass der Dämmstoff weich federnd und nicht zu hart ist. Für den Luftschallschutz ist der längenbezogene Strömungswiderstand des Dämmmaterials entscheidend, der ≥ 5 kPa∙s/m² betragen sollte. Mit den in Mannheim eingesetzten »Ultimate FSP-034«-Platten wird ein Strömungswiderstand von 10 kPa erreicht, sodass auch diese Anforderung problemlos erfüllt werden kann.
Damit im Brandfall die Ausbreitung des Feuers im Hinterlüftungsraum über eine ausreichend lange Zeit verzögert wird, bauen die Metall- und Stahlbau-Spezialisten alle zwei Etagen horizontal im unteren Bereich der Fenster Brandsperren aus gekantetem und angepasstem Stahlblech ein. Bevor die Tragprofile an die Wandkonsolen montiert werden, sichern die Profis von Metall- und Stahlbau Scholl die Fassaden-Dämmplatten jeweils mit fünf »Isover Kontur DH«-Dämmstoffhaltern pro Quadratmeter. »Die zweigeteilte Bauweise der Halter aus Schaft und Teller hat zum einen den großen Vorteil, dass weniger Packvolumen entsteht und Lagerplatz eingespart wird. Außerdem ist der Schaft fein gerastert, sodass man gut Druck vom Teller auf die Dämmplatte abgeben kann.« Grundsätzlich ist – nach vorheriger Freigabe durch Isover – auch die Eindübelmontage zulässig.
Im Dämmstoff integrierte Frischluftkanäle
In die mit 60-mm-»Ultimate«-Dämmplatten ausgeführte Dämmung der Fenster- und Balkonlaibungen integrieren die Fassaden-Spezialisten spezielle Lüftungskanäle, mit denen eine Frischluftzufuhr auch bei geschlossenem Fenster ermöglicht wird. Das Lüftungssystem wird an mindestens zwei Fenstern oder einem Balkon und einem Fenster pro Wohnung eingebaut. Während ein Lüfter frische Luft von außen ansaugt, wird die verbrauchte Luft über den zweiten Kanal nach draußen abtransportiert. »Das ›O‹ hat insgesamt 377 Fensterlaibungen – an jeder zweiten sieht man ein Lüftungsgitter, hinter dem sich ein Lüftungskanal befindet. Das Gleiche gilt für die Balkonlaibungen – auch hier ist in jede zweite ein Frischluftkanal integriert.«
Anschließend werden die Tragprofile montiert, an die wiederum Aluminium-Profilschienen als Trägerelemente für die Klinker befestigt werden. Die Schienen sind gewalzt und perfekt auf die Ziegel abgestimmt. »Insgesamt verarbeiten wir mehr als 500 000 gebrannte und konfektionierte Klinker in 9 bis 24 cm Länge und 5 cm Höhe, die nach einem detaillierten Ausführungsplan wie ein riesiges Puzzle verlegt werden. Für die Farbgestaltung der Fassade ist es wichtig, die kobaltblauen Ziegel gleichzeitig von verschiedenen Paletten zu verarbeiten, um mögliche Farbunterschiede zu vermeiden und fließende Übergänge zu erzielen«, so Andreas Caryot. Die Klinker sind mit einer praktischen Steckverbindung ausgestattet und werden per Hand in die Profilschienen »eingeklickt« und mit dem Gummihammer festgeklopft. Anschließend werden die Ziegel zementär verfugt. »Mit der Verfugung entsteht quasi eine ›gemauerte Wand‹, was der Fassadenkonstruktion eine hohe Stabilität verleiht. In Deutschland ist das ›O‹ eines der ersten Hochhäuser mit dieser innovativen Bekleidungsform. Da gehören wir absolut zu den Vorreitern.«
