ROTO FRANK: Beschlagkonzepte für flächenbündige Aluminiumfenster

Im Aluminiumfassadenmarkt ist die Nachfrage nach raumhohen, wärme- und schalldämmenden Fensterelementen nach wie vor hoch. In diesem Marktsegment sind auch bei schweren und großen Flügeln verdeckt liegende Beschläge für bestes Design gefragt. Hinzu kommt in immer mehr Märkten die Forderung nach verdeckt liegenden Schwerlastbeschlägen, die auch in Profilen für flächenbündige Aluminiumfenster eingesetzt werden können. Roto bietet hierzu umfassende technische Unterstützung und objektspezifische Sonderlösungen.

Lesedauer: min

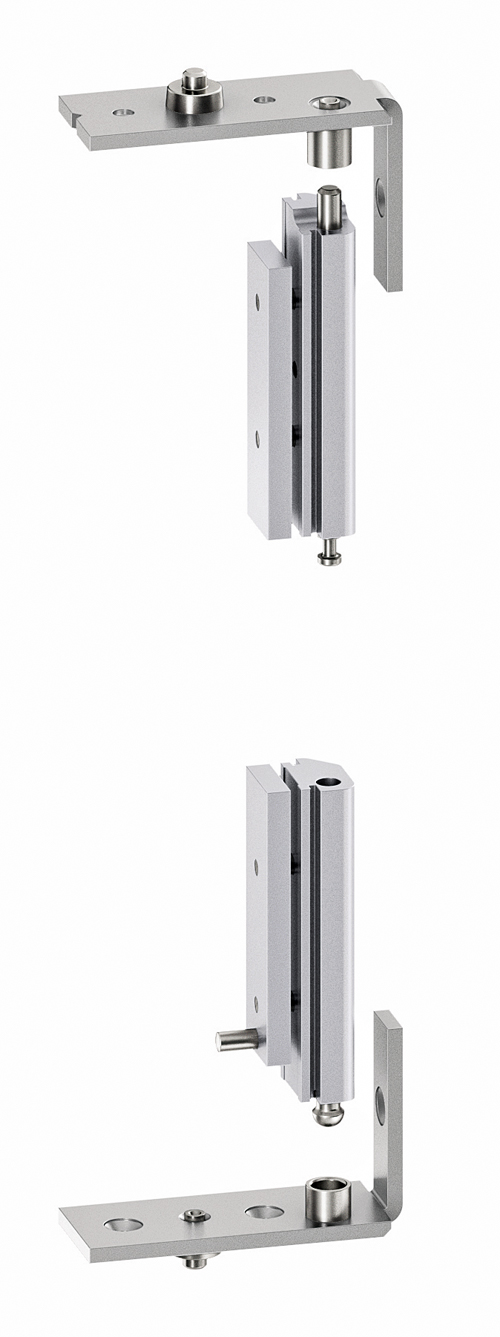

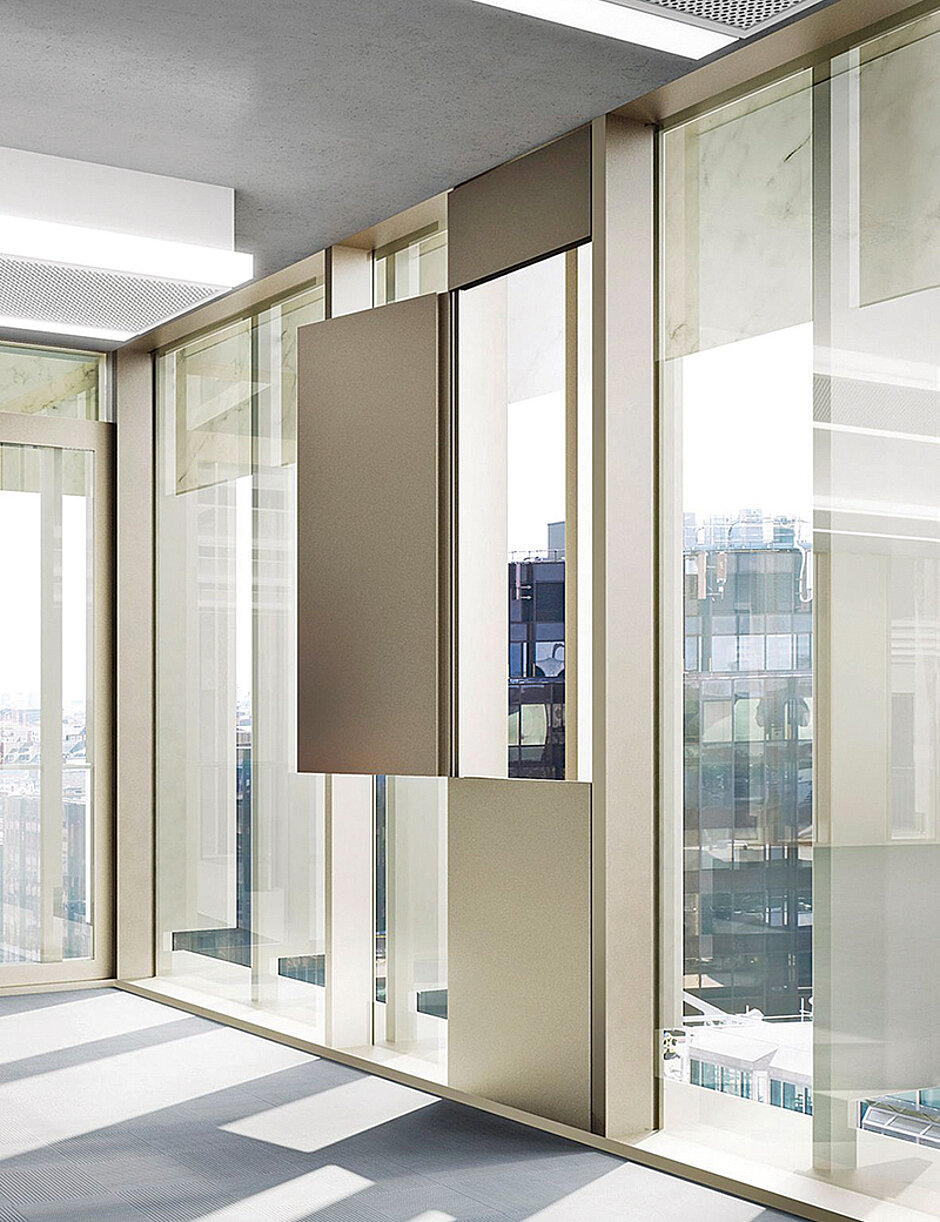

Aufgrund der langjährigen Arbeit der Spezialisten des Roto Object Business verfügt das Unternehmen nach eigenen Aussagen über einen besonders großen Erfahrungsschatz in der Planung von Beschlagkonfigurationen für flächenbündige Aluminiumfenster. Zahlreiche Sonderlösungen wurden bereits entwickelt und geprüft, die in Lüftungsklappen und Drehfenstern aus Aluminium selbst mit hohen Flügelgewichten bis 250 kg zuverlässig funktionieren. Die Bandseite wird bei sehr hohen Flügelgewichten sowohl im Blendrahmen als auch im Flügel mit speziellen Blechschrauben verschraubt.

Flügelheber für schwere Flügel Für mehr Komfort empfiehlt der Beschlagspezialist bei sehr hohen Flügelgewichten den Einsatz eines Flügelhebers, der den Flügel während der Schließbewegung anhebt und somit ein sanftes Schließen ohne Auflaufen gewährleistet. Gleichzeitig schützt der Flügelheber die Bandseite im verschlossenen Zustand. Hier wirkt er entlastend, da er den Flügel zusätzlich abstützt.

Wird eine Lüftungsfunktion zusätzlich zur Drehbewegung gewünscht, empfiehlt der Hersteller den Einsatz von einem oder zwei Drehbegrenzern. Diese können sowohl nur unten als auch nur oben waagerecht sowie im Tandem oben und unten eingebaut werden. Auf die Herstellung eines Sonderbeschlages für flächenbündige Aluminiumfenster der Öffnungsart Drehkipp mit einem Flügelgewicht von über 200 kg hat Roto bisher verzichtet. Der Grund: Aus Sicht des Herstellers sind Flügel dieser Gewichtsklasse nicht mehr komfortabel zu bedienen. Der Kraftaufwand für das Schließen eines solchen Flügels aus der Kippstellung zurück in die Verschlussstellung ist erheblich und nicht sehr anwenderfreundlich.

Objektbezogene Fertigung

In flächenbündigen Aluminiumprofilsystemen muss für den Beschlag eine Falzluft von 17,5 mm statt wie üblich in der Euro-Nut von 11,5 mm sichergestellt sein. Nur so ist es möglich, eine Beschlagkonfiguration für Flügel mit einem hohen Gewicht unterzubringen. Roto fertigt die benötigten Beschläge in der Losgröße des jeweiligen Bauvorhabens, also in den individuell vom Fensterhersteller benötigten Mengen. Eine gemeinsame und sorgfältige Planung mit dem Systemgeber ist hier zwingend erforderlich. Da sich bei flächenbündigen Fenstersystemen eine Schattenfuge von etwa 6 mm zwischen Flügel und Blendrahmen bildet, in der Beschlagbauteile sichtbar bleiben, bietet der Hersteller ohne Aufpreis Sonderbeschläge für flächenbündige Fenster auch schwarz chromiert bzw. lackiert an. Optisch verschmelzen dann Beschlag, Schattenfuge und schwarze EMPD-Mitteldichtung zu einer Einheit.    J
