Befestigungslösung für Brandschutz in Tunnelbauwerken

Mit dem Schraubanker »Multi-Monti« will der Befestigungsspezialist HECO aus Schramberg im Schwarzwald ein Produkt für Befestigungen in Beton bieten, das gegenüber Einschlagankern zahlreiche Vorteile aufweisen soll. Neu ist laut Hersteller, dass der Schraubanker in der Version MMS-P mit Rundkopf seit Kurzem auch eine ­allgemeine bauaufsichtliche Zulassung (Z-21.1-1728) vom Deutschen Institut für ­Bautechnik zur Mehrfachbefestigung von Brandschutzplatten in Beton hat.

Die Bemessungswerte in der allgemeinen bauaufsichtlichen Zulassung gelten sowohl für eine Brandbeanspruchung nach den Feuer­widerstandsklassen R30 bis R120 gemäß DIN EN 13501-2, als auch für eine Brandbeanspruchung nach der »Tunnel-Brandraumkurve« gemäß ZTV-ING.

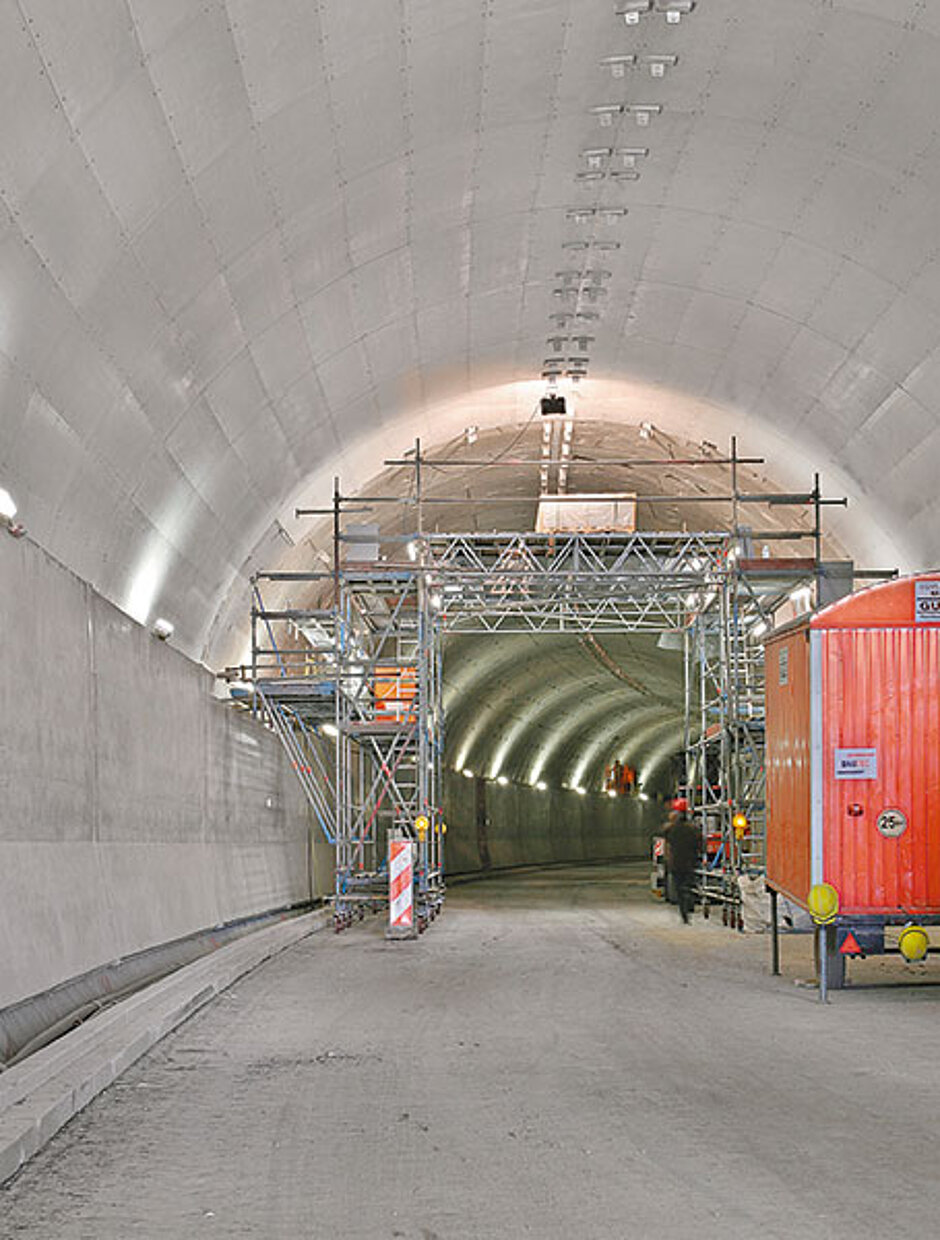

Das ermöglicht den Einsatz des Schraub­ankers bei der Montage von Brandschutzplatten sowie anderen Elementen der Tunnelausstattung unter den besonderen Anforderungen hinsichtlich Brandschutz und Korrosion in Tunnelbauwerken. Hierzu zählt beispielsweise auch die Anbringung von Hinweisschildern und Beleuchtungssystemen. Dabei zeichnet sich der Schraubanker durch eine geringe Setztiefe, die Möglichkeit der maschinellen Verarbeitung ohne Drehmomentschlüssel sowie die spreizdruckfreie Verankerung mit geringen Randabständen aus.

Einfach wiederverwendbar
Ein wesentliches Merkmal und ein besonderer Vorteil des Schraubankers »Multi-­Monti« ist laut Herstellerangaben seine Wiederverwendbarkeit_ Die Befestigung ist vollständig demontierbar. Bei Bedarf könne der Anker herausgedreht und anschließend im vorhandenen Bohrloch erneut gesetzt werden. Damit entspräche die Montage der in Tunnelbauwerken in vielen Anwendungsfällen geforderten Möglichkeit der Revision. So könne etwa eine Brandschutzplatte ohne großen Aufwand zur Prüfung des Betonuntergrundes entfernt und anschließend wieder angebracht werden, heißt es seitens Heco.
Ebenso problemlos möglich ist der Austausch beschädigter Platten, etwa nach einem Unfall. Der Schraubanker kann nach Angaben des Herstellers zulassungskonform bis zu zehn Mal wiederverwendet werden.Sofort belastbar

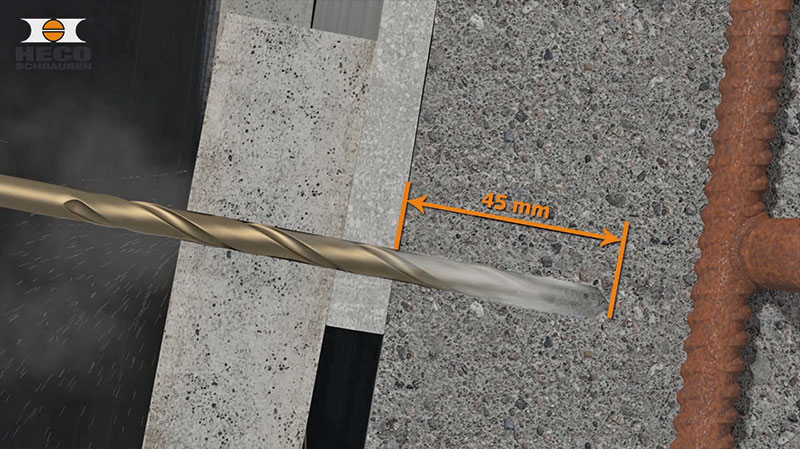

Die Verarbeitung erfolgt ohne zusätzlichen Dübel; der Schraubanker wird mit seinem selbstschneidenden Gewinde direkt in das Bohrloch geschraubt. Ebenso weist Heco darauf hin, dass es keine Aushärtezeiten gäbe, die Befestigung sei sofort belastbar und damit praktisch in der Anwendung. Die geringe Setztiefe von rund 40 Akku-Bohrschrauber für Profismm bei einer Bohrtiefe von 45 mm verringere zudem die Gefahr von Bewehrungstreffern. Auch Durchsteckmontagen sind möglich.
Für die Befestigung von Brandschutzplatten in Tunnelbauwerken ist der Schraub­anker »MMS-P« in der Größe 7,5 zugelassen. Je nach geforderter Korrosionsbeständigkeitsklasse sind die Anker in unterschiedlichen Werkstoffen erhältlich, so zum Beispiel in Edelstahl und für besonders aggressive Bedingungen aus hoher Luftfeuchtigkeit und Abgasemissionen in hochkorrosions-beständigem Stahl.
