Schlanke und effiziente Plattendecken fürs Märchenmuseum

In Kassel ist ein Ausstellungsgebäude entstanden, das den Brüdern Grimm gewidmet ist. Es verfügt über eine begehbare Dachterrasse, die mithilfe von TT-Plattendecken errichtet wird. Um deren effiziente Auflagerung zu gewährleisten und die Deckenhöhe schlank zu ­gestalten, entschieden sich die Planer für TT-Plattenauflager von Peikko. Sie sorgen für schlanke Decken und erleichtern die Montage.

Die Brüder Jacob und Wilhelm Grimm, berühmt für Sammlung der »Kinder- und Hausmärchen«, lebten und arbeiteten mehr als 40 Jahre lang in Kassel. Für die Stadt Grund genug, ihnen mit der sogenannten »GRIMMWELT« ein Ausstellungshaus auf dem Kasseler Weinberg, einer terrassierten Gartenanlage, zu widmen. Bei der Gestaltung war wichtig, die Atmosphäre des historischen Parks mit steinernen Treppen, Mauerfragmenten und grünen Terrassen zu bewahren. So sind zum Beispiel die Fassade und die begehbare Dachfläche des zweistöckigen Museums mit einem Kalkstein verkleidet, der dem Muschelkalk des Weinberges sehr ähnlich sieht. Außen führt eine breite Freitreppe auf das rund 2 000 m² große, begehbare Dach.
Die ca. 1 600 m² große Ausstellungsfläche verteilt sich auf unterschiedliche Split-Level-Ebenen, bei denen die Planer weitestgehend auf tragende Wände und Stützen verzichteten. Dadurch musste die Tragkonstruktion Spannweiten bis 18 m überbrücken. Bei einem Vergleich der möglichen Deckenkonstruktionen haben sich vorgespannte TT-Platten als wirtschaftlichste Lösung erwiesen. Die Platten haben eine Höhe von 50 bis 95 cm und werden vor Ort mit einer 12 cm dicken Betonschicht, dem Aufbeton, versehen. Durch diese Konstruktion hat die Decke an manchen Stellen eine Dicke von über einem Meter.Bei der Frage, wie die TT-Platten in das Gebäude eingebaut werden sollten, wurden zwei Varianten verworfen_ eine Platzierung auf tragenden Balken hätte das Bauwerk inakzeptabel hoch werden lassen, bei der anderen Option, den unterstützenden Balken mit Bandkonsolen zu versehen und die Enden der TT-Platten auszuklinken, wäre die Innenhöhe zu niedrig geworden. Zudem wäre ein erheblicher Mehraufwand bei der Schalung der unterstützenden Wände und Balken entstanden.

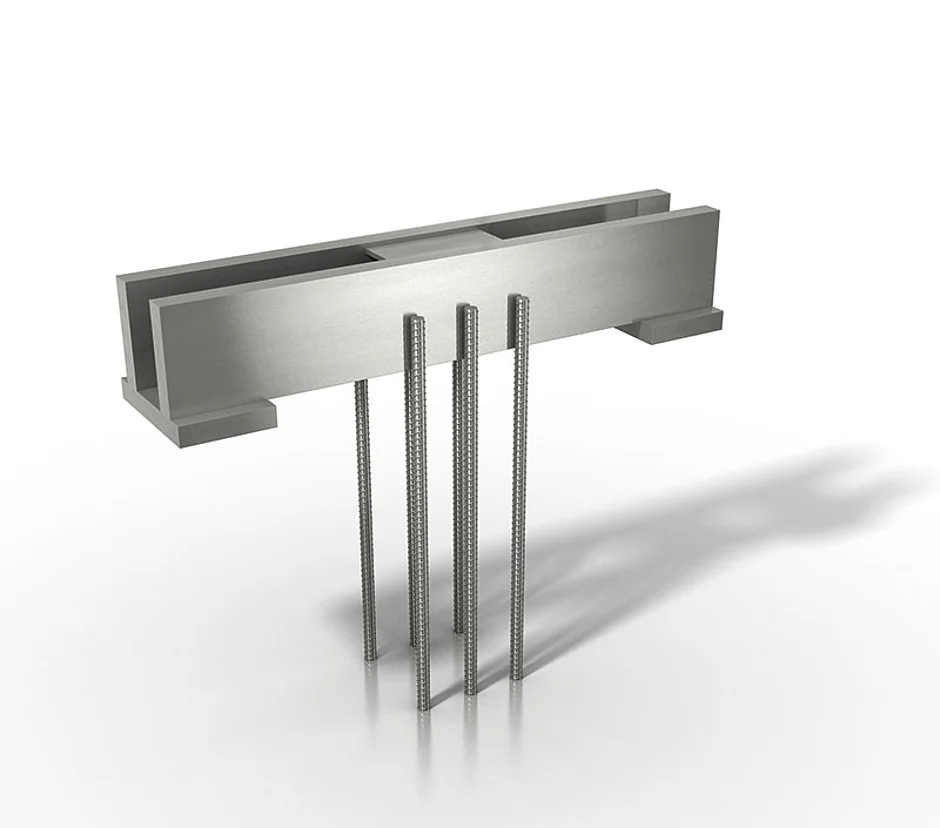

Die Lösung bestand in TT-Plattenauflagern von Peikko, den »PBH-Konsolen«, Konsolen als Stahleinbauteile zur Auflagerung von Betonfertigteilen in Form von TT-Platten. In der »GRIMMWELT« wurden sie in den Deckenplatten für die Dachterrasse jeweils im Auflager auf den Wänden verwendet. Die »PBH-Konsolen« werden im Fertigteilwerk in den Bewehrungskorb einer TT-Platte eingesetzt und betoniert. Wenn anschließend die TT-Platten eingebaut werden, bildet das Auflager einen horizontalen, deckengleichen Stahlbalken. Dieser überbrückt die Fuge zwischen TT-Plattensteg und dem unterstützenden Bauteil. So konnten auch in Kassel die Betonkonsolen entfallen. Die Auflagerkräfte im Montagezustand, die infolge des Eigengewichtes des Fertigteils und des Aufbetons entstehen, werden komplett über die Peikko-Konsole in den Unterzug eingeleitet. Im Endzustand, d. h. nach Erhärten der Ortbetonergänzung, beteiligt sich die Auflagerkonsole anteilig, entsprechend ihrer typengeprüften Tragfähigkeit im Bauzustand, am Abtrag der Gesamtauflagerkraft.
Zusammengefasst bedeutet dies_ Durch Peikko-Auflagerkonsolen für TT-Plattendecken lässt sich die Konstruktionshöhe signifikant reduzieren, ausgeklinkte Elemente werden vermieden, Schalungsarbeit im Fertigteilwerk und Montage auf der Baustelle sind laut Hersteller denkbar einfach. Somit waren die »PBH-Konsolen« auch in Kassel ein guter Weg, die TT-Platten effizient zu montieren und Peikko konnte zu einer eleganten Lösung beitragen.
