Schwerlast-Entwässerungsrinne ist Leichtgewicht

Die Richard Brink GmbH & Co. KG geht neue Wege in Sachen Werkstoffe_ Für den Schwerlastbereich hat das Unternehmen die Entwässerungsrinne »Fortis« aus Beton ­entwickelt und ergänzt damit das Sortiment an Metallwaren für die Linienentwässerung. Die Betonrinne mit der Nennweite DN 100 und 150 mm Höhe wiegt nur ca. 20 kg. Im Vergleich zu schwereren Betonrinnen vereinfachen sich dadurch Transport, Einbau und Lagerung. Trotz ihrer Leichtigkeit hält die Rinne Belastungen bis zur Klasse E 600 stand. Somit ist sie vielseitig einsetzbar_ für die ­private Hofent­wässerung, Parkbereiche, Straßen- und Tiefbau oder für Industrieflächen.

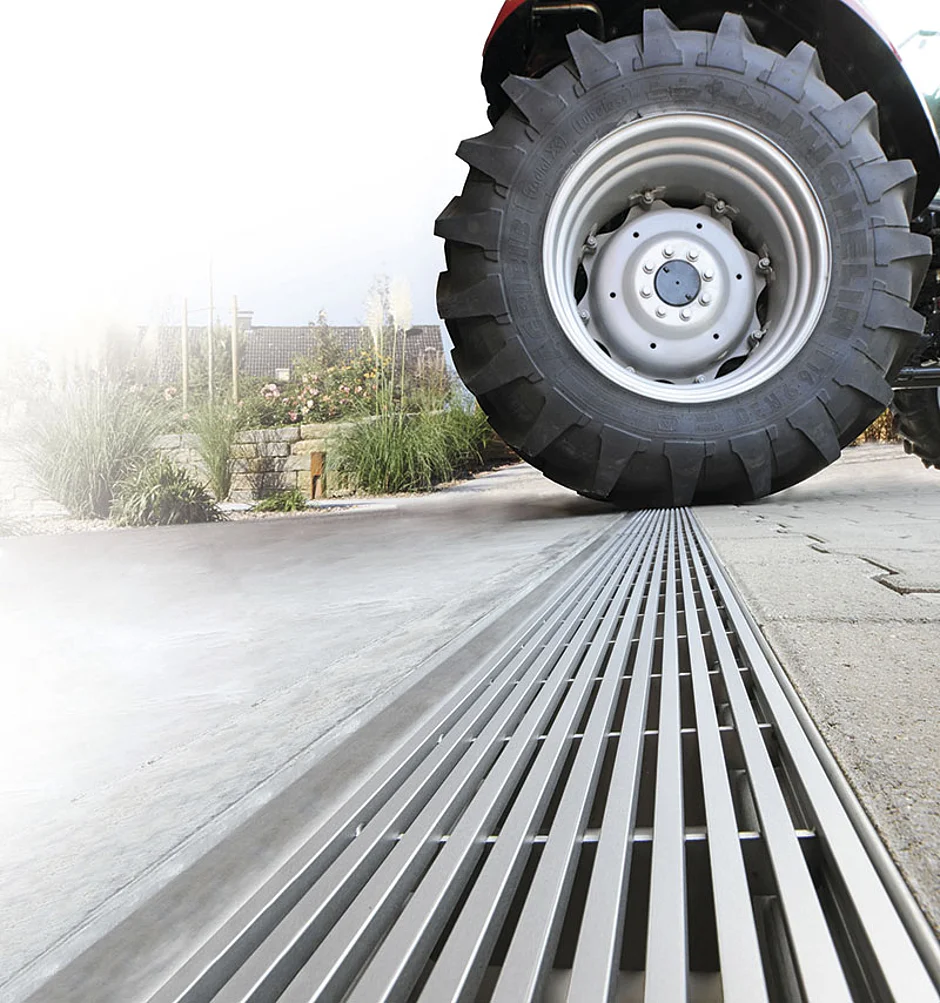

Auf Verkehrsflächen, die besonders hohen Radlasten ausgesetzt sind, wirken enorme Kräfte. Diesen müssen auch die eingebauten Entwässerungssysteme gewachsen sein. Dafür gibt die DIN 1433 »Entwässerungsrinnen für Verkehrsflächen« Belastungsklassen vor. Die Betonrinne Fortis ist für die Klassen A 15 bis E 600 konstruiert. Damit hält sie einer Belastung mit bis zu 60 t sicher stand.

Befahrene Flächen zuverlässig entwässern
Die Schwerlast-Entwässerungsrinne kommt unter anderem auf Zufahrten, Straßen, Hofflächen vor Gebäuden oder Parkbereichen zum Einsatz. Dort sorgt sie für eine zuverlässige Linienentwässerung. Niederschlagswasser kann über Beton-Sinkkästen mit Ablaufstutzen abfließen, ein direkter Anschluss an einen Schacht oder bestehenden Kanal ist möglich. Die ausreichend dimensionierte Betoneinfassung von Fundament und Rückenstützen stellt die Lastabtragung durch die Rinne sicher.
Der Rinnenkörper besteht aus glasfaser-modifiziertem, hochfestem und wasserundurchlässigem Beton aus eigener Produktion der Firma Richard Brink. Er hat eine Wand- beziehungsweise Bodenstärke von jeweils 20 mm und ist beständig gegenüber chemischen Einflüssen. Aufgrund der dichten Oberflächenstruktur ist ein hoher Fließkomfort gegeben. Die eingegossene Zarge ist wahlweise in Edelstahl oder feuerverzinktem Stahl erhältlich. Standardmäßig wird die Fortis in einer Länge von 1 000 mm produziert. 500 mm lange Rinnen sind als Zubehör lieferbar. Die Gesamtbreiten der Rinnen betragen 155 mm (DN 100) und 206 mm (DN 150). Zudem stehen drei verschiedene Höhen zur Auswahl_ 150, 175 und 200 mm.

Einbauen im Handumdrehen
Durch das geringe Gewicht lässt sich die Betonrinne laut Hersteller von einer Person ohne zusätzliche Vorrichtungen oder Hebewerkzeuge montieren. Querriegel in der Rinne können als Griffe genutzt werden. Kassettenförmige Aussparungen an den Außenseiten sorgen dafür, dass das Betonfundament eine feste Verbindung mit der Rinne eingehen kann. Durch ein Nut-Feder-System mit integrierter Gummidichtung an den Rinnenendungen entfallen aufwendige Abdichtungsarbeiten der Stöße.
Kombiniert mit Designrosten der Firma Richard Brink stellt die »Fortis« eine kostengünstige Alternative zu Edelstahlrinnen dar. Es gibt verschiedene Modelle aus Edelstahl oder feuerverzinktem Stahl, ebenso Längsstab- und Maschenroste in Schwerlast-Ausführung. Die Querriegel ermöglichen den Einsatz von Rosten mit verdeckter Verriegelung. Auch mit Schwerlast-Schlitzrinnenaufsätzen lässt sich die »Fortis« ausstatten. Aus 1,5 mm Edelstahl oder feuerverzinktem Stahl gefertigt, sind sie für die Belastungsklasse C 250 geeignet. Aufsätze aus 3 mm Material entsprechen der Belastungsklasse D 400.
