Ob Kehle, Grat, steigende Traufe oder schräger Ortgang: Das Einmessen, Zuschneiden und Einpassen der Ziegel ist auch für erfahrene Fachkräfte auf dem Dach eine Herausforderung – besonders bei steilen Dächern und unter widrigen Bedingungen. Mafell hat deshalb im engen Austausch mit Anwendern das Ziegel-Anreiß-System »ZAS« entwickelt. Es ist für die Bemessung und das Anzeichnen marktgängiger Beton- und Tonziegel bis 500 × 500 mm geeignet. Damit müssen komplexe und mitunter gefährliche Zuschnittarbeiten nicht mehr auf dem Dach ausgeführt werden.
Durchdachtes Zusammenspiel

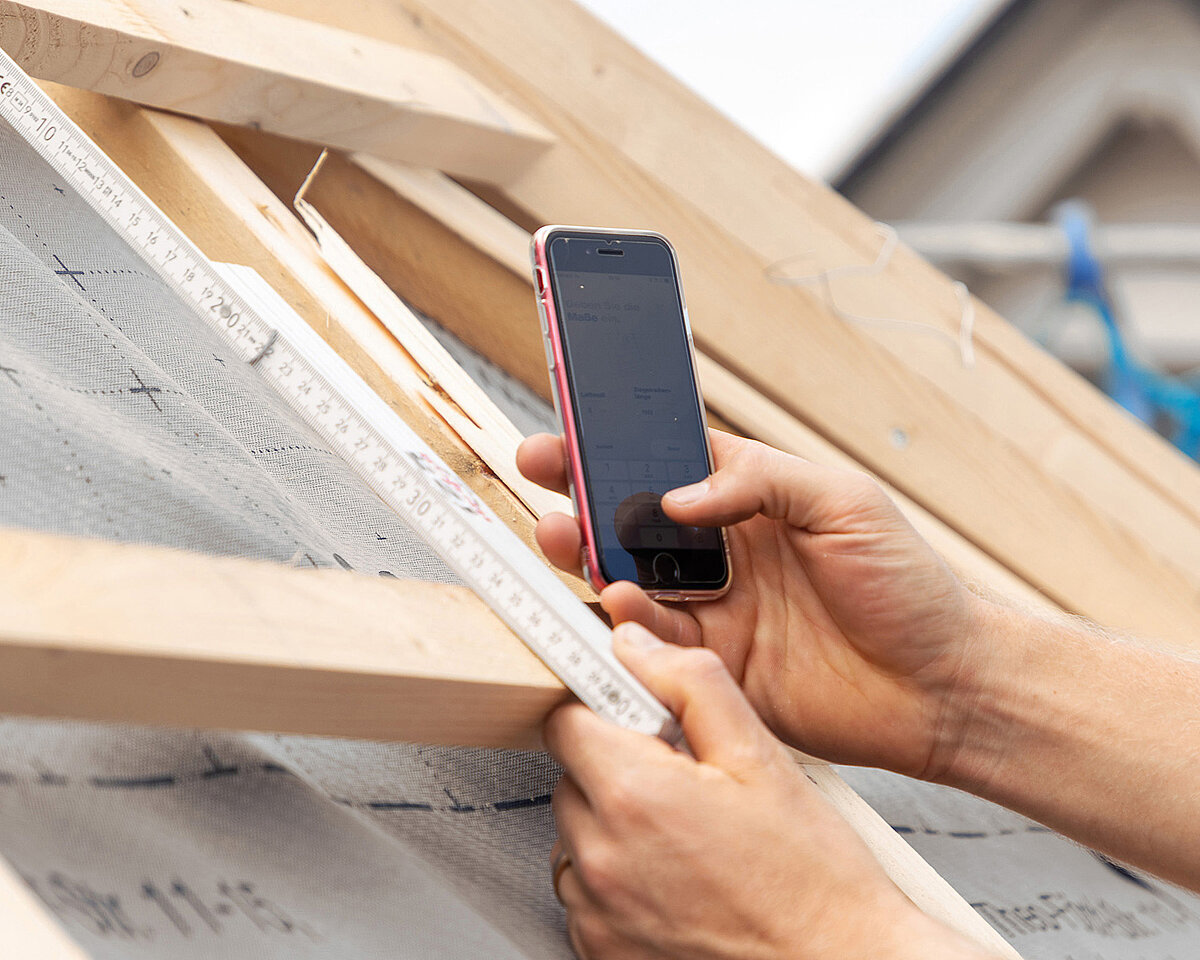

Das »ZAS« besteht aus einer kostenfreien App für Smartphones mit Android- und iOS-Betriebssystem sowie einer Anreißschablone für Ziegel. Die Anreißschablone lässt sich in einer Transporttasche mit Rollen einfach auf die Baustelle bringen.
Die intuitiv bedienbare App basiert auf dem bekannten Verfahren zur Dacheinteilung. Im ersten Schritt werden die Anwendung und die einzudeckende Seite ausgewählt. Anschließend wird das Maß des einzudeckenden Ziegels eingegeben oder aus einer Bibliothek ein bereits definierter Ziegel gewählt. Danach werden die Deckbreite des Ziegels, der Lattabstand und die Anzahl der Ziegelreihen eingegeben. Die »ZAS«-App berechnet den Zuschnitt jedes einzelnen Ziegels Reihe für Reihe. In der Listenansicht werden alle Ziegel dargestellt und können nach dem Zuschnitt abgehakt werden. Das erleichtert die Sortierung der Ziegel für das Eindecken. Für die weitere Nutzung lassen sich die ermittelten Daten als PDF exportieren, speichern oder versenden.
Zuschnitt in der Vorfertigung

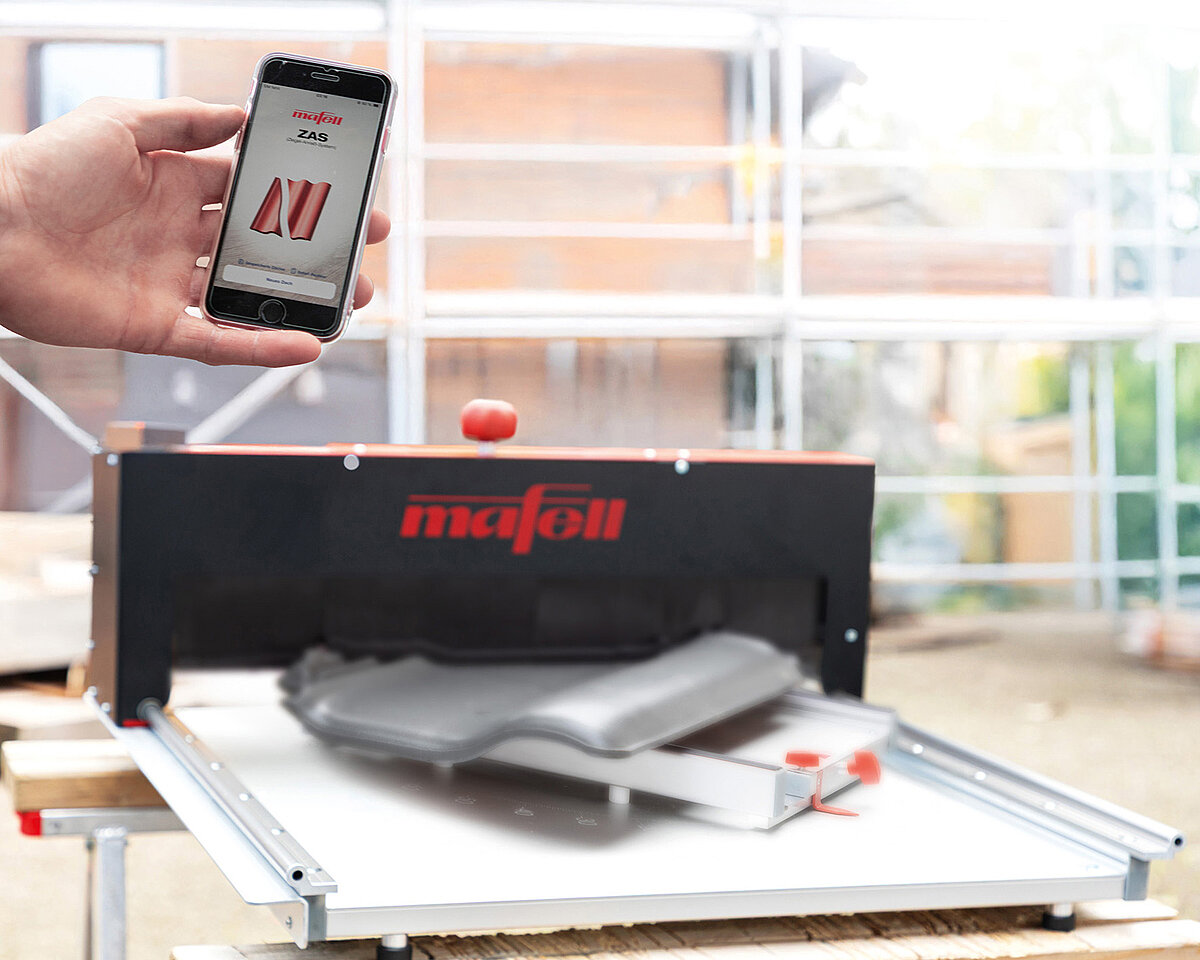

So wie die App etablierte Arbeitsabläufe aufnimmt und vereinfacht, können mit der Anreißschablone auch gewohnte Arbeitsmittel zum Anzeichnen und Trennen verwendet werden. Die Anreißschablone wird auf einem Arbeitstisch oder auf zwei Arbeitsböcken aufgestellt. Die mit der App berechneten Maße werden direkt eingestellt, die Ziegel auf dem Drehtisch entsprechend positioniert.
An den großen Skalen lassen sich Längen- und Winkelmaße leicht ablesen und exakt einstellen. Der Lamellenvorhang der Konturenlehre passt sich den verschiedenen Ziegelformen exakt an. So können die Ziegel mit einem Bleistift, Markierstift oder Ritzwerkzeug präzise angerissen und anschließend mit einem Winkelschleifer oder einer Spezialsäge in der Vorfertigung zugeschnitten werden. Rückseitig markiert oder nummeriert, werden sie mit dem Lastaufzug zum Eindecken aufs Dach transportiert.
