Für besondere Einsätze: Durchdachte Naturstein-Lösungen von Gutjahr

Für eine individuelle Note auf Balkonen, Terrassen und Außentreppen nutzen viele hochwertige Natursteinbeläge: Diese bieten nicht nur viele Gestaltungsmöglichkeiten, sondern sind zudem nachhaltiger als viele andere Materialien. Doch Naturstein ist auch „wasserscheu“. Wie sorgen Planer und Verarbeiter bei besonderen Bauwerken dafür, dass die Außenbereiche auf Dauer schön bleiben – trotz Witterungseinflüssen und Besuchermassen? Ein wichtiger Faktor ist die durchdachte und leistungsfähige Entwässerung.

Gerade bei besonderen Bauwerken und öffentlichen Plätzen ist Naturstein oft das berühmte Tüpfelchen auf dem i. Dabei gehe es inzwischen nicht mehr nur um die individuelle Optik: Auch der Nachhaltigkeitsfaktor spielt eine wichtige Rolle, etwa wenn die Beläge aus der Region stammen oder bei der Herstellung weniger Energie benötigen als beispielsweise keramische Beläge. Die Kehrseite der Medaille: Natursteinbeläge im Außenbereich brauchen eine spezielle Verlegung, um nicht nach kurzer Zeit im wahrsten Sinne des Wortes alt auszusehen.

Empfindlich für Stauwasser

Grund hierfür: Natursteine wie Granit, Basalt und Sandstein reagieren besonders empfindlich auf Stauwasser unter dem Belag. Hässliche Kalkablagerungen, hartnäckige Feuchteflecken und Frostschäden sind möglich – und die Sanierung sei dann aufwändig und teuer. „Deshalb muss das Wasser, das über die Fugen unter den Belag gelangt, besonders schnell und gründlich abgeleitet werden“, erklärt Gutjahr-Geschäftsführer Ralph Johann.

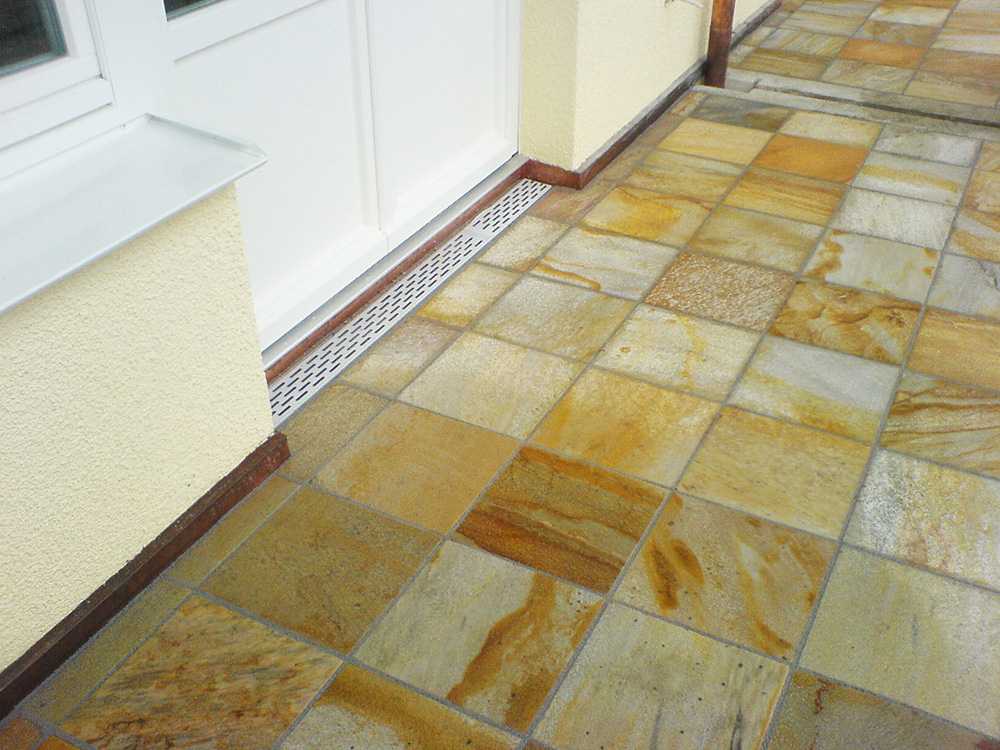

Hierfür sehen die gängigen Merkblätter bei der festen Verlegung von Naturstein Drainmörtel als Bettungsschicht vor. Im Gegensatz zu klassischen Verlegemörteln führen diese Wasser von oben nach unten schnell ab. Eine Untersuchung der Materialprüfanstalt Darmstadt zeige jedoch, dass Drainmörtel alleine kapillaraktiv sind. Das bedeutet: Wenn sich Sickerwasser auf der Abdichtung staut, zum Beispiel an den Überlappungen von Bahnenabdichtungen oder Unebenheiten im Untergrund, wandert das Wasser durch den Mörtel an die Oberfläche zurück. Aus diesem Grund empfehlen Experten, zusätzlich eine kapillarpassive Drainagematte zu verlegen. Im Gegensatz zu Drainmörteln alleine verbessere sich das Wasserableitvermögen um das bis zu 150fache. „Das ist vor allem dann wichtig, wenn Entwässerungsroste am Übergang von innen nach außen eingebaut sind. Denn dadurch gelangt noch mehr Wasser in die Unterkonstruktion, eine rückstaufreie Entwässerung ist dann zwingend. Und das können Drainmörtel oder auch Kies/Splitt alleine nicht leisten“, sagt Johann.

Flächendrainage schützt G7-Schauplatz

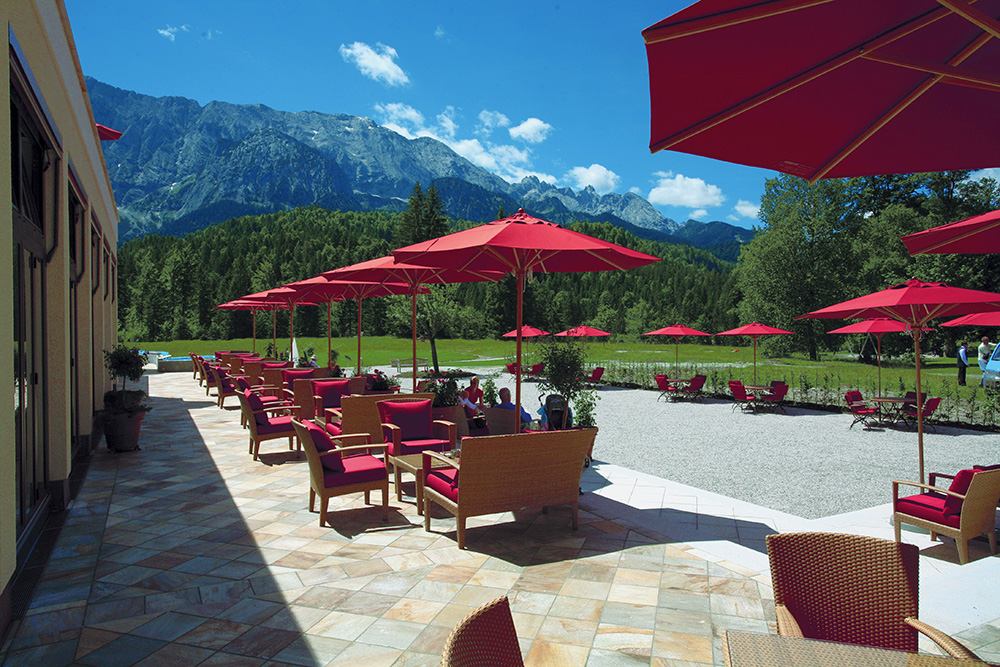

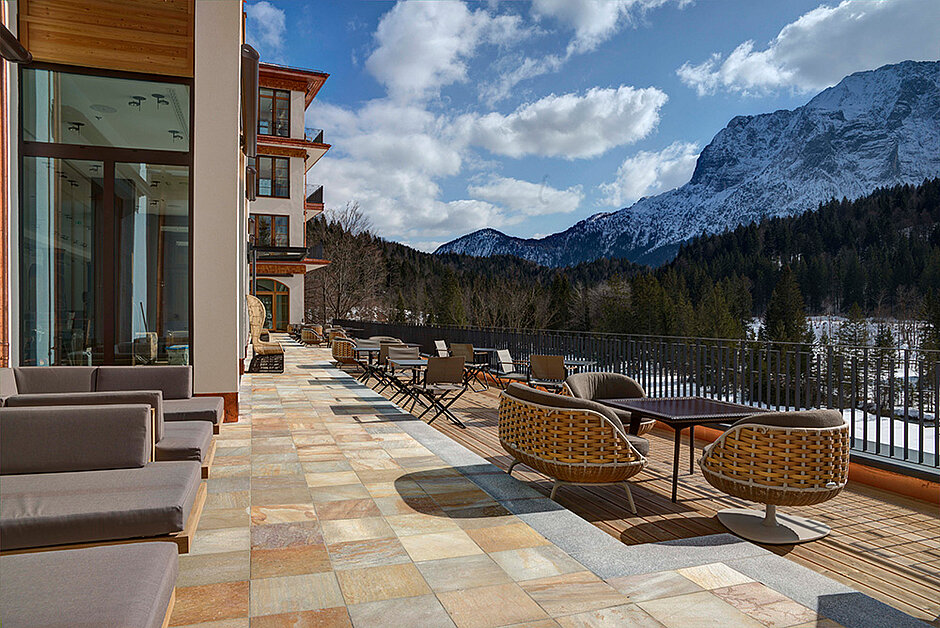

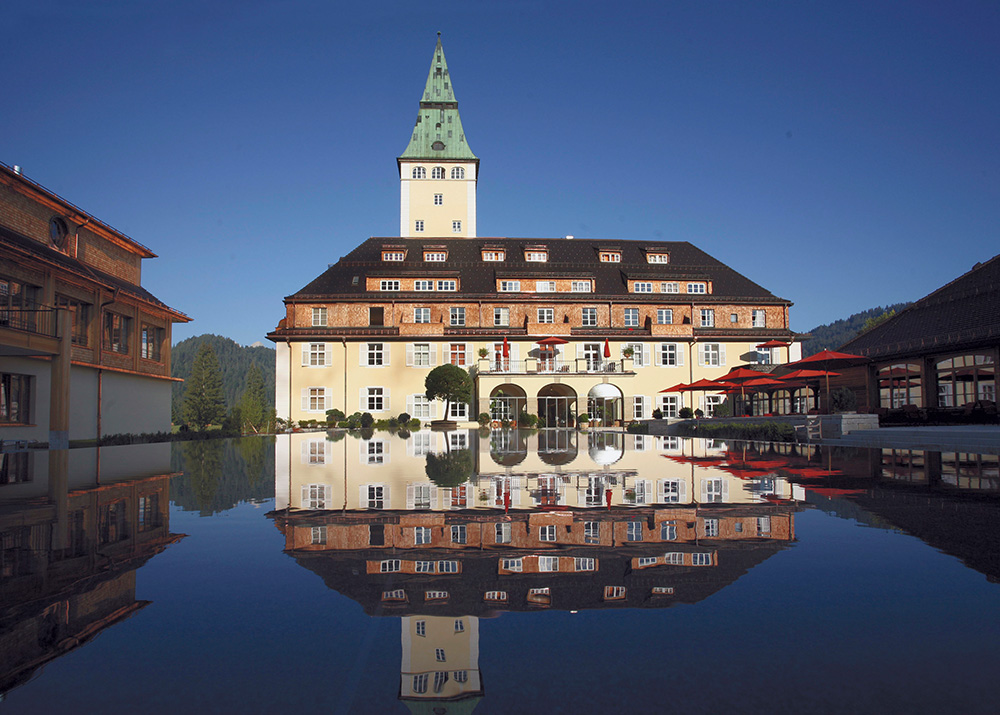

Genau das war auch ein Thema im prachtvollen Luxushotel Schloss Elmau bei Garmisch-Partenkirchen. Hier treffen Ende Juni 2022 zum zweiten Mal nach 2015 die Staats- und Regierungschefs der führenden Industrienationen zum G7-Gipfel zusammen. Das Hotel hatte jedoch bereits eine wechselvolle Geschichte hinter sich, als ein 20-stündiger Brand und vier Millionen Liter Löschwasser im August 2005 große Teile zerstörten. Schlossbesitzer Dietmar Müller-Elmau baute das denkmalgeschützte Gebäude wieder auf und erweiterte das Hotel sogar noch. Heute präsentiert sich das fast 100 Jahre alte Gebäude in neuer Pracht – und die riesigen Terrassen- und Balkonflächen mit brasilianischem Quarzit bieten atemberaubende Ausblicke auf das Wettersteingebirge.

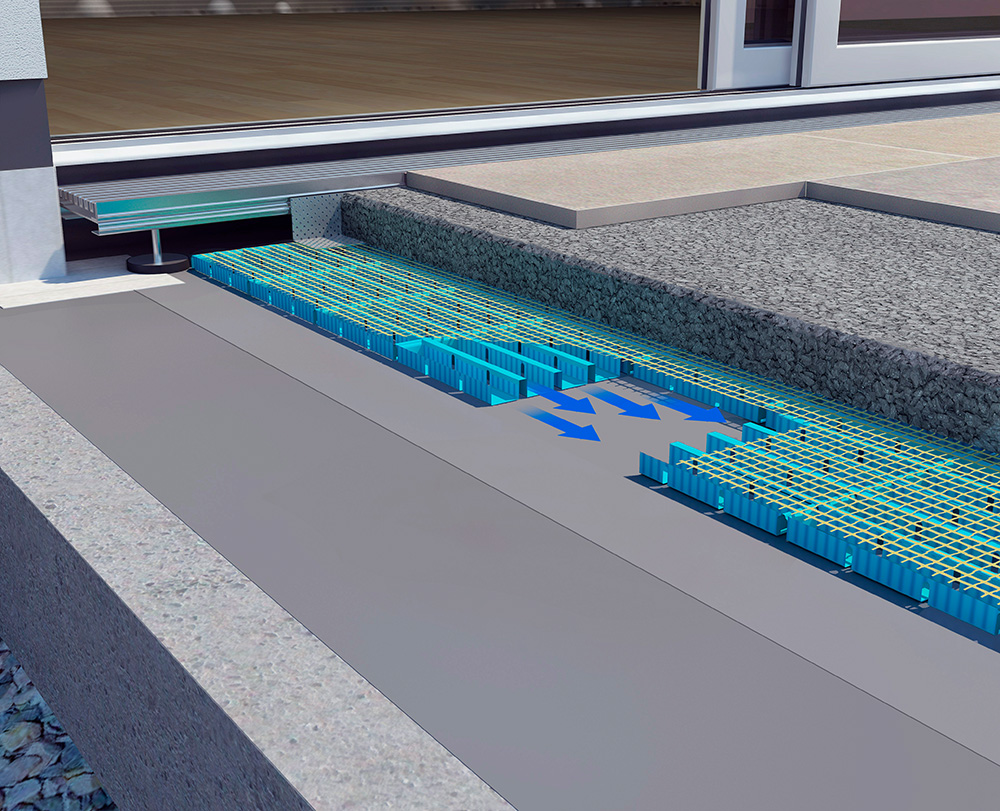

Doch diese Ausblicke haben auch Schattenseiten: die extremen Witterungsbedingungen, die hier auf 1.000 Meter Höhe herrschen. Im Winter wird es sehr kalt, es regnet viel, die Temperaturen schwanken stark. Deshalb waren für den Natursteinbelag besondere Vorkehrungen nötig. Ein Gutachter habe diese Herausforderung bereits im Vorfeld erkannt. Deshalb habe man zum Schutz des Quarzits von Anfang an AquaDrain EK von Gutjahr eingesetzt. Diese kapillarbrechende Flächendrainage hat der Entwässerungsspezialist speziell für die feste Verlegung von Naturstein auf Drainmörtel entwickelt. Ihre Funktionsweise: Sie stelzt den Belag komplett auf. Dadurch bilden die Drainkanäle einen definierten Hohlraum – Wasser könne schnell und effektiv abfließen, die Konstruktion trockne schneller ab.

„Das hat in Schloss Elmau perfekt funktioniert, auch in Kombination mit Drainrosten. Deshalb wurden sechs Jahre nach der Wiedereröffnung die Außenbereiche des neuen Hotelkomplexes erneut durch unsere Drainagen geschützt“, so Johann.


Beste Aussichten für die Wiege der Demokratie

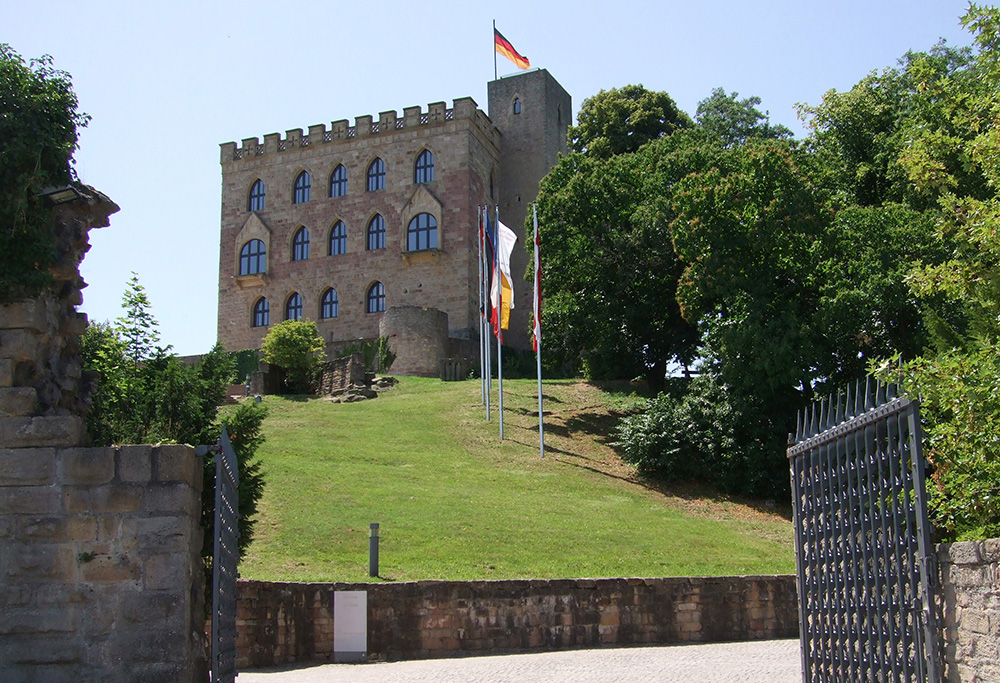

Um Einheit, Freiheit und Demokratie ging es auch der deutschen Demokratiebewegung im 19. Jahrhundert. 1832 versammelten sich rund 30.000 Menschen am Hambacher Schloss in Neustadt an der Weinstraße. Noch heute ist die mittelalterliche Burgruine ein wichtiges Symbol. Deshalb sollte bei der Sanierung der historische Bestand möglichst erhalten werden. Zusätzlich entstand ein Neubau für das Restaurant mit großzügiger Terrasse und spektakulärem Ausblick ins Rheintal.

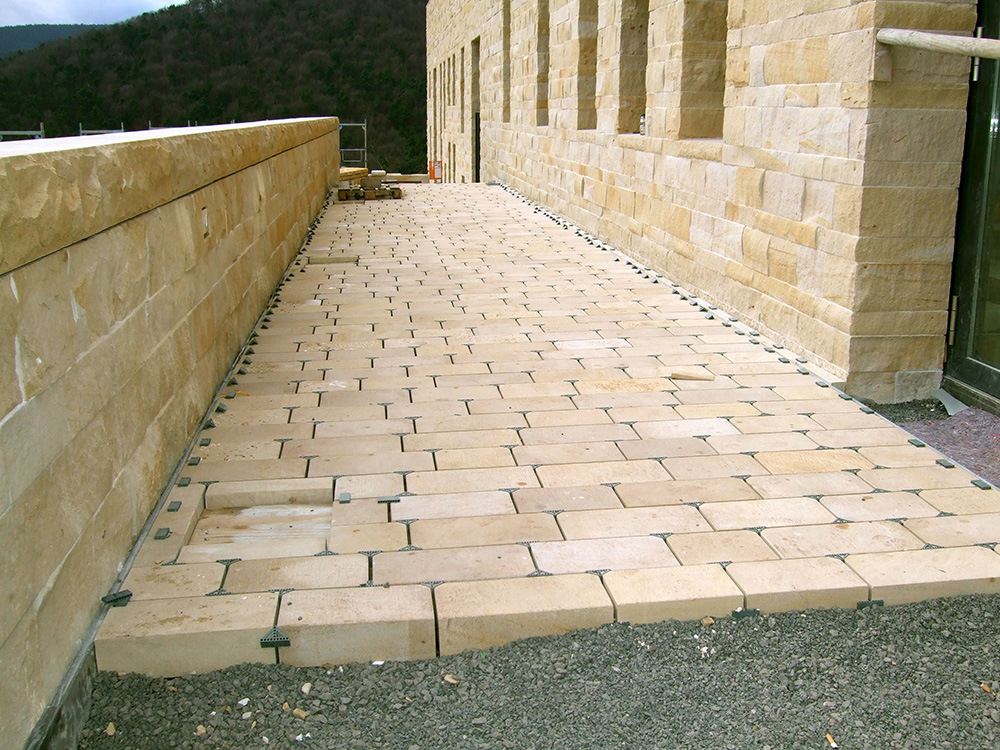

Im Zuge der Sanierung nach den Plänen des Architekten Max Dudler musste auch der Terrassenbereich komplett erneuert werden – der historische Belag war durch die Feuchtigkeit stark beschädigt. „Der neue Belag sollte natürlich zum Gebäude passen und robust sein. Besonders wichtig war den Verantwortlichen jedoch der regionale Bezug“, erzählt Ralph Johann. Deshalb fiel die Wahl auf gelben Sandstein aus dem Haardtgebirge im nahen Pfälzer Wald, nur rund 30 km entfernt. Dieser sollte lose im Splittbett verlegt werden.

Zum Schutz kam dabei auf den rund 600 Quadratmetern AquaDrain T+ zum Einsatz. Diese Drainagematte hat Gutjahr speziell für die lose Verlegung von Natur- und Betonwerkstein entwickelt. Die Drainkanäle bilden auch hier eine kapillarbrechende Luftschicht. Sie sollen verhindern, dass Stauwasser auf der Abdichtung in die Beläge zurückwandert. Im Vergleich mit allem gängigen Drainagematten für Balkone und Terrassen erhalte das System regelmäßig die besten Entwässerungswerte.

Und das Ergebnis könne sich sehen lassen: Das Hambacher Schloss sei nicht nur ein Aushängeschild der Demokratiebewegung, sondern stehe auch für eine gelungene Verbindung von historischem Bestand, natürlichem Material und zeitgemäßen Techniken.

Perfekte Entwässerung für Traditionsplatz

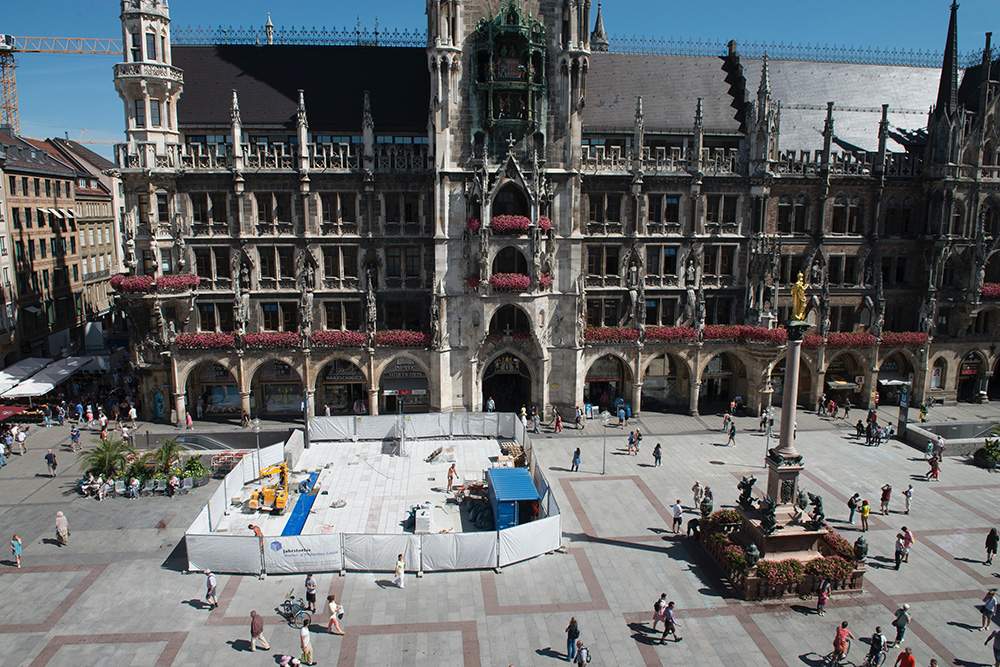

Eine weitere Herausforderung bei Natursteinbelägen in öffentlichen Bereichen sei der Publikumsverkehr – vor allem auf einem so traditionsreichen Platz wie dem Münchener Marienplatz. Touristen warten hier täglich auf das Glockenspiel am Neuen Rathaus, der Platz beherbergt den heimeligen Christkindlmarkt sowie die regelmäßigen Meisterfeiern des FC Bayern München, und täglich streben Tausende zum unterirdischen U- und S-Bahnhof.

Deshalb sei es alles andere als eine alltägliche Aufgabe gewesen, den Natursteinbelag zu sanieren. Der alte Belag musste auf einer Fläche von 2.600 qm entfernt und anschließend ein neuer verlegt werden. Dabei galt es, den Charakter des insgesamt 100 Meter langen und 50 Meter breiten Platzes zu bewahren.

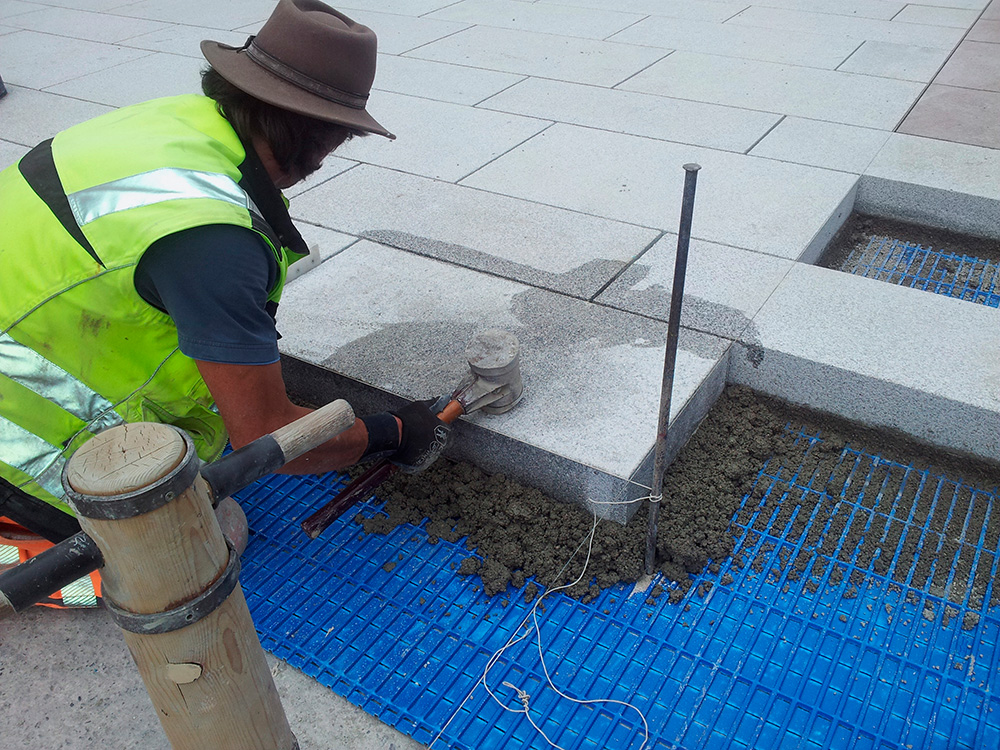

Als Bodenbelag kamen großformatige Platten aus Granit zum Einsatz, die in gebundener Bauweise auf Drainmörtel verlegt und anschließend mit einem Pflasterfugenmörtel verfugt werden sollten. Da aber trotzdem Wasser über die Fugen in die Konstruktion gelangen kann, musste für ausreichende Entwässerung gesorgt werden. Der beratende Gutachter empfahl AquaDrain HB. Diese Flächendrainage hat Gutjahr speziell für die Entwässerung hochbelasteter Beläge entwickelt. Seit der Sanierung freuen sich Einwohner und Touristen, dass sie ihren Münchener Lieblingsplatz in vertrauter Gestalt wiederhaben: als Treffpunkt für einen Streifzug durch München oder für das nächste Fest – auf sicherem und gut entwässertem Boden.
