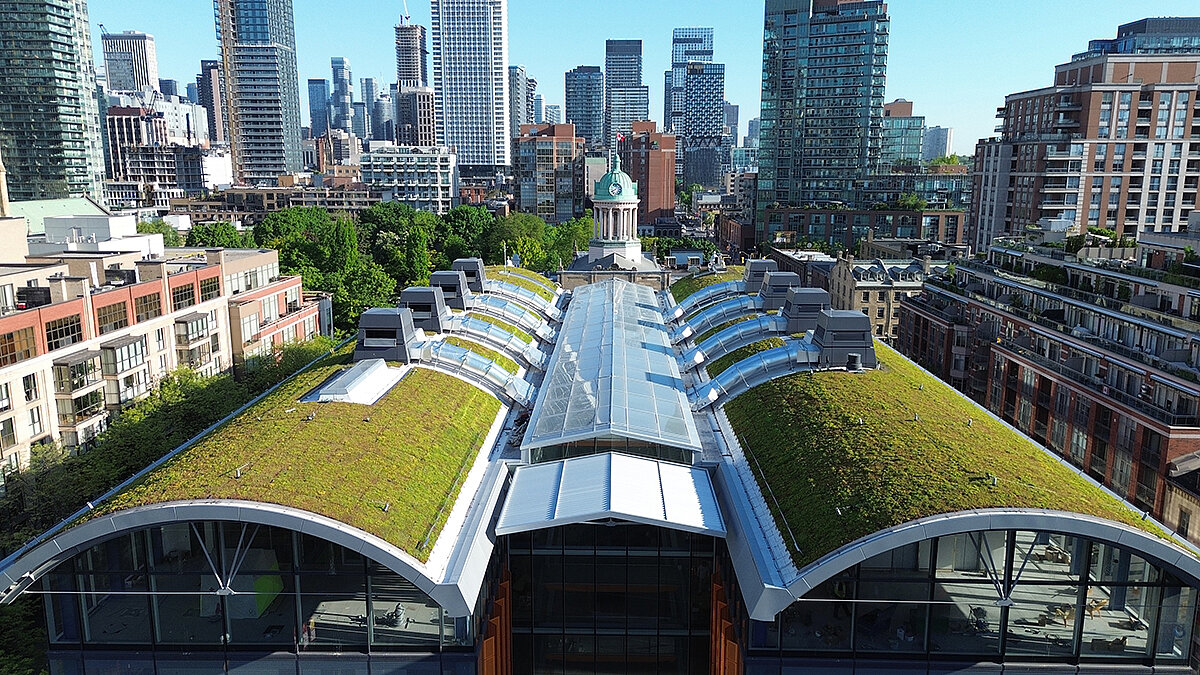

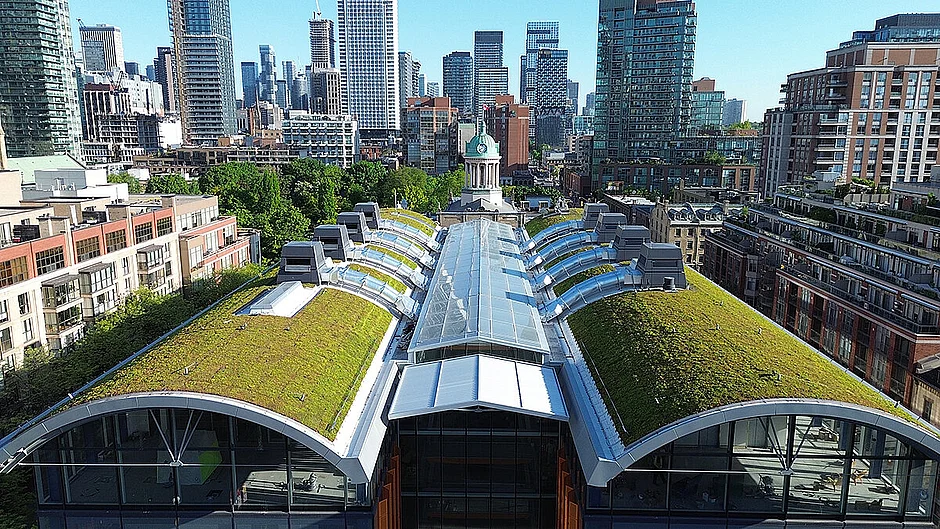

Für Tonnendächer gilt wie für klassische Steildächer, dass eine Dachneigung über 35° eine objektbezogene Prüfung der Machbarkeit sowie aufwendigere Maßnahmen hinsichtlich Schubabtragung und Erosionsschutz erfordert. Die Dächer vom St. Lawrence Market North umfassen zusammen 2 000 m², wovon nach Abzug der Lüftungseinrichtungen und sonstigen Dachaufbauten 1 500 m² für die Begrünung zur Verfügung standen. Davon entfallen 1 100 m² auf die leicht geschwungenen Flächen der Tonnendachform mit einer Neigung von 0 bis 25°, für die der Zinco-Systemaufbau »Begrüntes Schrägdach« mit »Floraset FS 75« ideal war. Weitere 400 m² entfallen auf die je beidseitig vorhandenen steilen Randbereiche mit einer Neigung bis zu 45°. Hier kam der Zinco-Systemaufbau »Begrüntes Steildach« mit Georaster zum Einsatz, inklusive zusätzlicher Maßnahmen zur Schubsicherung.
Beide Systemaufbauten starteten auf einer zweilagigen bituminösen Dachabdichtung, die sich über einer 150 mm dicken Wärmedämmung befindet, mit der Wurzelschutzfolie »WSF 40« sowie der Bewässerungs- und Speicherschutzmatte »BSM 64«. Diese ist durch ihre besonders hohe Wasserspeicherkapazität ideal für geneigte Dachflächen.
Grundsätzlich ist es möglich, Schubkräfte über einen ausreichend hoch und stabil ausgebildeten Dachrand adäquat abzuleiten. Da bei diesem Objekt aus optischen Gründen ein schmaler Dachrandabschluss gewünscht war, wurde auf Basis der statischen Berechnung der Abschluss der Begrünung mit Traufprofilen realisiert. Dazu sind über die gesamte Dachlänge Schubhalter in der Unterkonstruktion verankert und eingedichtet. An diesen belastbaren Haltern sind die Traufprofile montiert und damit stabile Widerlager geschaffen, welche die Schubkräfte sicher in die Dachkonstruktion ableiten und das Abrutschen der Begrünung verhindern. Die Schlitzung der Profile gewährleistet den sicheren Wasserabfluss. Eingesetzte Winkelprofile bilden die Randeinfassung an der Seite sowie den Abschluss zu den Dachaufbauten oben. Innerhalb der Dachfläche liegen Winkelprofile am Übergang der Georaster-Elemente zu den »Floraset FS 75«-Elementen und dienen der Scherkraftbegrenzung und zusätzlichen Stabilisierung.
Stabiler flächiger Verbund
Im steilen Randbereich dienen die Georaster-Elemente des Zinco-Systemaufbaus »Begrüntes Steildach« als stabiler und formschlüssiger Verbund, der durch einfaches Zusammenstecken der 54 x 54 cm großen Georaster entsteht. Diese Elemente aus Recycling-Polyethylen sind 10 cm hoch und bieten dank ihrem geringen Eigenvolumen einen vergleichsweise großen durchwurzelbaren Raum. Im flacheren Tonnendachbereich schließen sich die Drän- und Wasserspeicherelemente »Floraset FS 75« des Systemaufbaus »Begrüntes Schrägdach« an. Diese 75 mm hohen Elemente aus EPS-Hartschaum bilden ebenfalls einen flächigen Verbund und haben große Vertiefungen, sodass sich das Substrat hier sehr gut verzahnen kann.
Tonnendächer stellen einen sehr exponierten Standort für Pflanzen dar. Neben Sonneneinstrahlung und Windexposition führt die Dachneigung zu einem zügigen Wasserabfluss vom Dach und damit zu Trockenheit. Im Begrünungsaufbau wird Wasser vor allem in der Bewässerungs- und Schutzmatte »BSM 64« sowie in der Zinco-Systemerde für Extensivbegrünung gespeichert. Direkt auf der Substratschicht sind Schläuche zur Tröpfchenbewässerung installiert, um die Pflanzen in längeren Trockenphasen bedarfsgerecht zu wässern. Diese Zusatzbewässerung speist sich aus einer Zisterne, welche in Regenphasen abfließendes Überschusswasser speichert.
17 verschiedene Sedumarten
Eine gute Bewässerung benötigen die Pflanzen insbesondere auch in der sensiblen Anwachsphase. Die Sedumpflanzen der verwendeten Vegetationsmatten verfügen durch die Vorkultivierung zwar über ein gut entwickeltes Wurzelwerk, müssen aber die besten Bedingungen vorfinden, um sich auf dem exponierten Standort Dach schnellstmöglich in der Substratschicht in den Elementen zu verwurzeln. So ziert heute ein artenreicher Pflanzenteppich aus 17 verschiedenen Sedumarten die Dachlandschaft, darunter Sedum Foresterianum »Silver Stone«, Sedum Reflexum »Blue Spruce« oder die Sedum-Spurium-Arten mit den außergewöhnlichen Namen »Dragons Blood« und »Voodoo«. Die regelmäßigen Pflegemaßnahmen beschränken sich auf gelegentliches Düngen sowie Entfernen von Unkraut, das sich dank flächendeckender, konkurrenzstarker Sedumbepflanzung an diesem trockenen Standort nur punktuell ansiedelt.

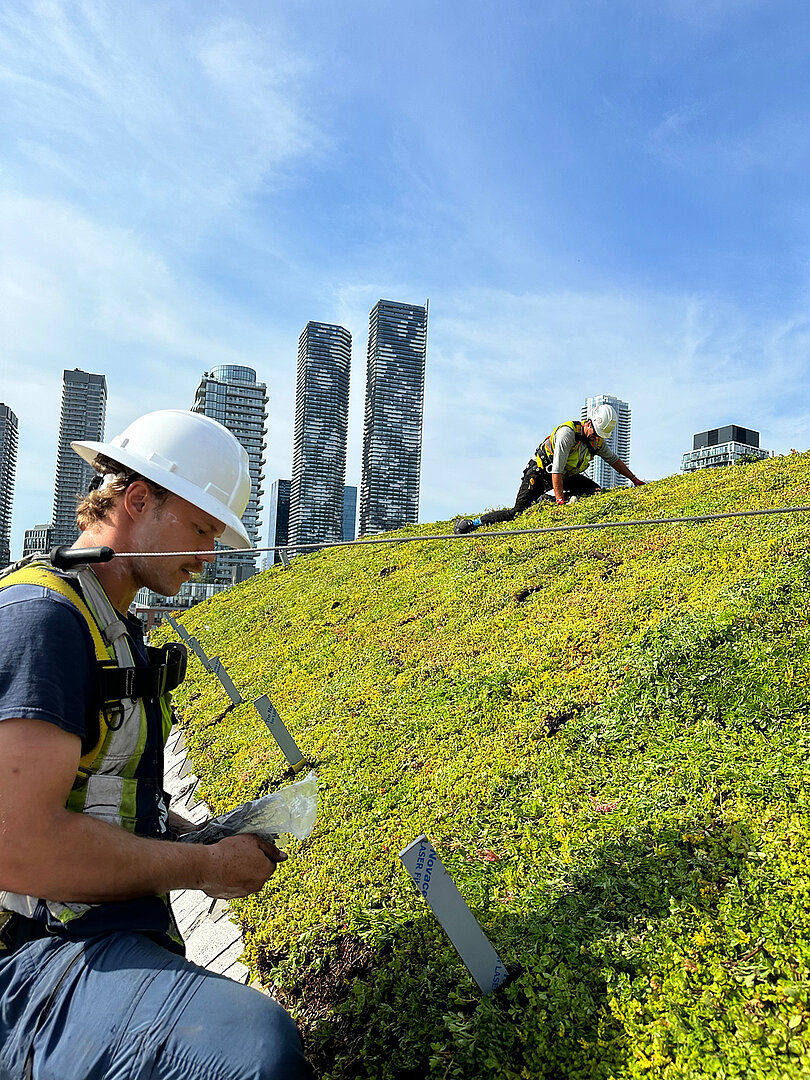

Die Tonnendächer liegen hoch über zwei der belebtesten Straßen Torontos, der Jarvis Street und der Front Street. So war die Ausführung der Dachbegrünung eine organisatorische und logistische Herausforderung. Der Garten- und Landschaftsbaubetrieb Leaf Garden Maintenance aus Toronto installierte die gesamte Begrünung innerhalb von wenigen Wochen. Das Baumaterial musste auf sehr begrenztem Raum gelagert und dann per Kran auf das Dach transportiert werden, was mit Straßensperrungen einherging. Aufgrund der Windexposition erfolgten die Begrünungsarbeiten abschnittsweise, sodass die verlegten Dränelemente sofort mit Substrat beschwert wurden, welches effizient per Silozug auf das Dach geblasen wurde.
Mit St. Lawrence Market North ist in Toronto ein ökologischer und ästhetischer Mehrwert für die breite Öffentlichkeit entstanden. Ein tolles Beispiel für die Revitalisierung eines historischen Standortes, das sich durch Nachhaltigkeit, Biodiverstität von Fauna und Flora, Wasserkreisläufe und Energiethemen auszeichnet. 🔖
