Nach Dachgeschoss-Neubau schnell ein Dach über dem Kopf

Ist ein Dach in die Jahre gekommen, steht eine Dachsanierung an. So auch im Fall des ältesten Hauses im baden-württembergischen Weinstadt-Schnait. Um das Gebäude schnell wieder vor Wind und Wetter zu schützen, waren zeitsparende Lösungen gefragt. Daher sorgte der Schraubenhersteller HECO für Befestigungsmittel, die schnell und einfach zu montieren sind und zugleich eine sichere Verbindung schaffen. Mit der Bemessungssoftware HCS wurde die Art und Anzahl der passenden Verbindungsmittel präzise berechnet.

Mehrere Jahre stand das über 500 Jahre alte Haus im Weinstädter Stadtteil Schnait leer, bevor Samuel Herbrich es mit seinem Kauf vor dem Abriss bewahrte_ »Da ich von Beruf Bauleiter bin, weiß ich, wie man alte Gebäude schnell wieder fit bekommt und ihnen modernen Wohnkomfort verleiht.« Zügig machte er sich ans Werk und renovierte ein Zimmer nach dem anderen mit dem Ziel, zeitnah eine fünfköpfige Wohngemeinschaft darin zu beheimaten. Nun ist das alte Haus wieder zu neuem Leben erwacht und versprüht ein ganz besonderes Flair_ Es ist modern und urig zugleich – Heimkino und Partykeller inklusive.

Altbestand muss weichen
Der Renovierung des Hausinneren schloss sich die Sanierung des Daches an, an dem der Zahn der Zeit genagt hatte_ Brand­spuren, Wasserschäden, undichte Kehl­bleche, morsche Giebelwände und Sparren kamen zum Vorschein. Wie bei alten Gebäuden üblich, fehlte dem Dach die Firstpfette. So hatte es sich auf einer Länge von 12 m um 60 cm abgesenkt und in der Waagerechten mehrfach verschoben. Fazit des Bauherren_ Der Dachstuhl musste komplett erneuert werden. Da das Gebäude nicht unter Denkmalschutz steht, konnte er die alten Balken problem- und restlos ersetzen.

Wohnen ohne Dach
Bei der Planung und Umsetzung der Dachgeschoss-Sanierung erhielt Samuel Herbrich tatkräftige Unterstützung von seinem Bruder und Zimmerermeister Tobias Herbrich. Dass nach dem Abriss des alten Gebälks die Hausbewohner vorübergehend ohne Dach über dem Kopf leben mussten, störte sie nicht. Trotz aller Nachsicht der Mitbewohner war es jedoch im Interesse des Bauleiters, der selbst Teil der Wohngemeinschaft ist, das Haus so schnell wie möglich gegen Wind und Wetter abzudichten. Dies erforderte eine zeitsparende Montage der Dachkonstruktion.

Schraubenwahl spart Zeit
Die Montagezeit lässt sich durch optimale Verbindungsmittel verkürzen, weiß der Zimmerer und besprach seine Schraubenwahl mit den Experten des Schraubenherstellers HECO. Dort fragte der Anwendungsberater Sebastian Müßigmann zunächst die einzelnen Anwendungen ab und ermittelte daraufhin mithilfe der HECO-Bemessungssoftware »HCS« die Art und Anzahl der passenden Verbindungsmittel. Neben der Berechnung der Montagepunkte und der Lastabtragung des Dachs unter Einbeziehung von Wind und Schnee bekommt der Verarbeiter den statischen Nachweis der Verbindungsmittel gleich mitgeliefert.Wohnen mit Aussicht

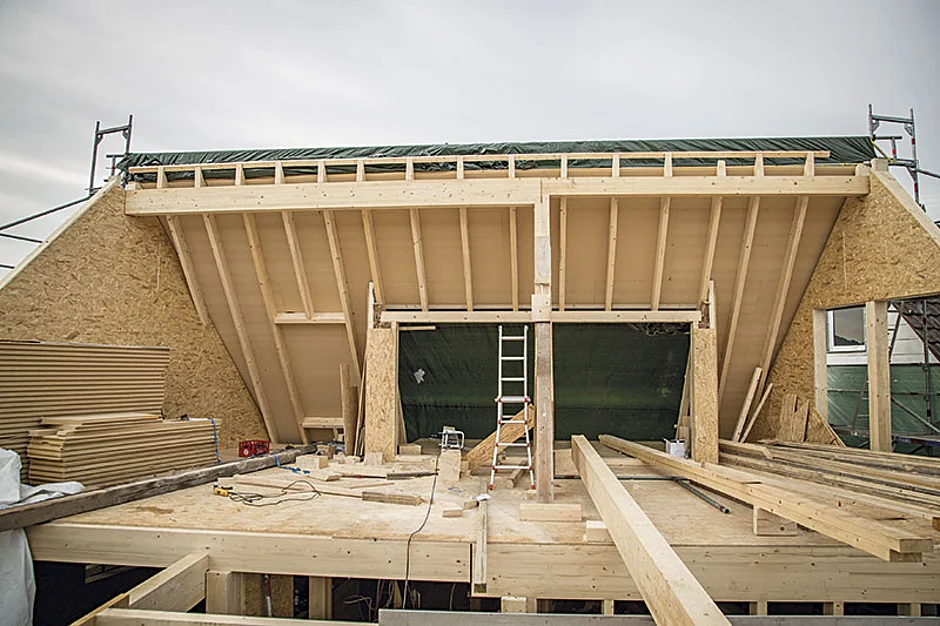

Um möglichst viel Wohnraum zu schaffen, erhielt das 186 m² große Dach, bestehend aus Haupt- und Querbau, drei Gauben. Große Dachfenster sorgen für lichtdurchflutete Räume, die den Blick auf die nahegelegenen Weinberge freigeben. Diese flexible Dachgestaltung benötigte anstelle eines Sparren- ein Pfettendach, das durch drei Auflager an First- und Mittelpfetten gestützt wird. Oberhalb der Flachdachgauben nehmen Wechsel die Last der Sparren auf und leiten sie ab. Diese Konstruktion erfordert eine Vielzahl von Montagepunkten, ebenso wie die Befestigung von Schiftern am Kehlsparren. Die Herbrich-Brüder nahmen hierfür Schrauben aus der »HECO-Topix«-Familie, deren Verwendung in der Europäisch Technischen Bewertung ETA-11/0284 geregelt ist.
Sicherung hoher Lasten
Eine schlanke Baukonstruktion, die zugleich hohe Lasten abtragen muss, entstand bei den Schiftern im Querbau. Sie setzen zum Teil sehr flach am Kehlsparren an. Zur optimalen Befestigung empfahl Produktexperte Sebastian Müßigmann die Doppelgewindeschraube »HECO-Topix-CombiConnect« (CC) in den Abmessungen 8,5 x 190 mm und 8,5 x 270 mm. Die axiale Lastübertragung erfolgt über das Gewinde, was laut Hersteller im Vergleich zu herkömmlichen Teilgewindeschrauben erheblich höhere Zug­lasten erlaubt und die Übertragung von Drucklasten ermöglicht. Die Schraube hat zwei Gewinde mit unterschiedlichen Gewindesteigungen, so dass beim Eindrehen der Schraube die Holzbauteile zusammengezogen und fest miteinander verbunden werden. Die spezielle Topix-Spitze sorgt für ein leichtes, spaltfreies Einschrauben und durch den kleinen Zylinderkopf kann die Schraube vollständig versenkt werden, sodass eine verdeckte Montage möglich ist.

Verkürzte Arbeitszeiten
Für die Sparrenbefestigung an den Pfetten und Schwellen wünschte sich der Zimmerer­meister Tellerkopfschrauben. Die »HECO-­Topix« in den Abmessungen 8 x 260 mm ist für diese Anwendung geeignet. Ein Grund ist die hohe Gewindesteigung, die dafür sorgt, dass sich die Schraube schnell ins Holz eindreht. Die leichte Verarbeitung bemerkt der Handwerker schon beim Ansetzen_ Die Schraubenspitze mit Fräsrippen reduziert die Spaltwirkung und erleichtert durch ihren Vorbohreffekt das Einschrauben.
Die Schaftrippen oberhalb des Teilgewindes reiben das Bohrloch zusätzlich auf – so lässt sich die Schraube laut Hersteller besonders leicht und spannungsfrei eindrehen. Zimmerer Herbrich weiß die Eigenschaften der »HECO-Topix« zu schätzen: »Die längeren Laufzeiten des Akkuschraubers und die verkürzten Arbeitszeiten machen sich bei Konstruktionen auf dem Dach deutlich bemerkbar.«

Schutz vor Windsog
Um den neuen Dachaufbau mit Aufsparrendämmung aus 60 mm starken Holzweichfaserplatten mit Nut- und Federprofil dauerhaft gegenüber Sog-, Schub- und Drucklasten abzusichern, muss dieser über die mehrfach verschraubte Konterlattung korrekt fixiert werden. Die »HECO-Topix« Senkkopfschraube in der Abmessung 8 x 160 mm verhindert, dass Windsogkräfte das Dämmmaterial abheben. Die Teilgewindeschraube wird durch die Konterlattung und den druckfesten Dämmstoff in den darunterliegenden Sparren eingedreht.
Eine zweite Schraube in der Abmessung 8 x 180 mm wird im Winkel von 60° eingedreht und sichert den Dachaufbau gegen Schubkräfte. Schublasten aus Schnee, Dachziegeln, Lattung und Dämmstoff werden selbst auf dem um 50 ° geneigten Dach zuverlässig abgetragen. Damit die Schraube auch im richtigen Winkel positioniert wurde, nutzte der Zimmerer die von ­HECO mitgelieferte Einschraubhilfe.
Bauleiter Samuel Herbrich freut sich, dass der Neubau des Dachstuhls und die Aufsparrendämmung zügig vonstatten ­gehen konnten. Abgeschlossen ist die ­Renovierung des Hauses für ihn damit jedoch noch nicht. Schließlich gibt es da noch die an das Wohnhaus angrenzende Scheune, die zu weiteren Umbaumaßnahmen einlädt.
