KLB Klimaleichtblock GmbH Effizienter Wandaufbau mit großformatigen Planelementen 25. November 2022

Seit Langem bekannt: Die Anzahl der ­Senioren steigt ständig, entsprechende Seniorenwohnheime oder Pflegeeinrichtungen sind Mangelware. Was über die Jahre versäumt wurde, muss schnellstmöglich nachgeholt werden. Sind alle Planungen und Genehmigungsverfahren abgeschlossen, die Finanzierung in trockenen Tüchern, dann geht es vorrangig um eine zügige Umsetzung. Entscheidend für einen schnellen Baufortschritt sind neben geschulten Facharbeitern insbesondere auch intelligente Produktlösungen. Für Außen- und Innenwände sind solche die großformatigen ­»KLBQUADRO«-Planelemente. Dies zeigt das Beispiel der neu errichteten ATV-Seniorenresidenz Pellenz in Kruft in der Eifel: So ermöglichten die Planelemente aus Leichtbeton einen schnellen, rationellen und wirtschaftlichen Bau der gewünschten Wohneinheiten.

Mit einer Bauzeit von knapp über einem Jahr steht der Neubau der Seniorenresidenz-Pellenz im rheinland-pfälzischen Kruft exemplarisch für die schnelle Realisierung einer Planung. Binnen kurzer Zeit wurde die gesamte Anlage mit einer Bruttogeschossfläche von knapp 7 000 m2 in die Höhe gezogen. Auf einem Grundstück von 5 355 m2 planten der Projektentwickler ­immoconsilium aus Kruft mit dem Swisttaler Architekten Reinhard Göhler in zwei Bauabschnitten das Seniorenheim – ein lang gestreckter, an der Westseite leicht eingeschwenkter viergeschossiger Baukörper mit aufgesetztem Staffelgeschoss. Davor wurde ein dreigeschossiges Punkthaus, ebenso mit aufgesetztem Staffelgeschoss, gesetzt. Durch das leicht zurückgesetzte Einschwenken entstand auf der Südseite des Grundstücks genug Platz für einen Erlebnisgarten mit Orientierung zum angrenzenden Fischteich und Panoramablick über die Voreifellandschaft. Die Seniorenresidenz selbst (1. Bauabschnitt) beherbergt im Erdgeschoss eine Tagespflege mit zwanzig Plätzen. Eine große Außenterrasse sorgt für einen engen Bezug nach außen und ein großzügiges Raumgefühl. Dieses Konzept wird im ersten bis dritten Geschoss mit entsprechenden Balkonen fortgeführt. So konnten hier 89 hochwertige Pflegeplätze nebst Nebenräumen entstehen. Dem Dachgeschoss ist zudem eine große Aussichtsterrasse vorgelagert. Darüber hinaus befinden sich hier elf Pflegeappartements für betreutes Wohnen sowie ein Wellnessbereich mit Sauna. Im separaten Appartement-Haus des zweiten Bauabschnitts (Bauherr JB Residenz Kruft / ­Thomas Rick) sind zwölf Seniorenwohnungen für betreutes Wohnen untergebracht. Der lang gestreckte Baukörper ist als Mittelgangtyp konzipiert, in dessen Mitte im Erdgeschoss wie ein Gelenk der großzügig dimensionierte Eingangsbereich liegt. In den Obergeschossen darüber sind die Gemeinschaftsräume platziert.

Keine Zeit verlieren

Für das Seniorenzentrum des ersten Bauabschnitts konnte die örtlich in Kruft ansässige ATV Seniorenbetreuung & Beratung als Betreiber gewonnen werden. Die eigens für dieses Projekt gegründete Senioren-Residenz Pellenz Grundbesitz KG setzte als Bauherr von Anfang an bei der Umsetzung der Planung eine schnelle Bauausführung ganz oben auf die Prioritätenliste. Mit der Realisierung wurde die Baufirma Peter Zenz aus Cochem als Generalunternehmen beauftragt. Die geplanten Lochfassaden wurden zum Großteil als Mauerwerk ausgeführt. Hinzu kommen Wohnungstrennwände mit erhöhten Schallschutzanforderungen. Ob innen oder außen: Mit zeitaufwendigem Versetzen von kleinformatigen Mauersteinen beziehungsweise mit aufwendigen Schalungsarbeiten für Stahlbetonwände wollte man keine Zeit verlieren.

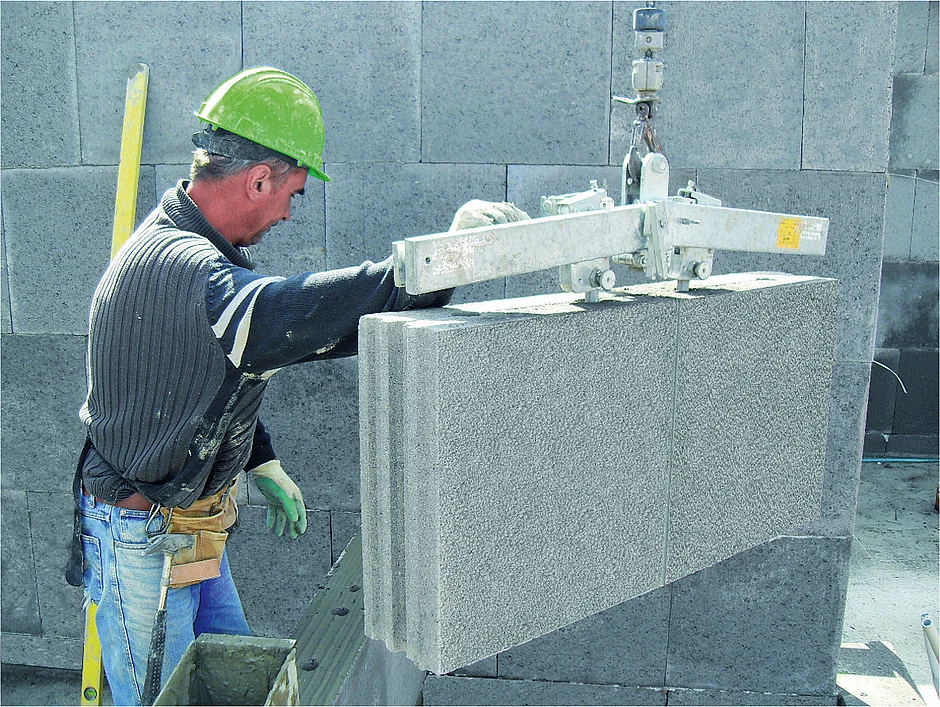

Schnell Bauen ist bautechnisch nicht unbedingt ein Hexenwerk. Mit dem großformatigen »KLBQUADRO«-Planelement bietet Leichtbetonhersteller KLB ­Klimaleichtblock aus Andernach (Rheinland-Pfalz) einen modernen Wandbaustein an, der genau auf diesen Bedarf ausgelegt ist. Er erfüllt nicht nur alle nötigen bauphysikalischen und technischen Voraussetzungen in Bezug auf Druckfestigkeit und Schallschutz, sondern ermöglicht aufgrund seiner Größe und modernen Versetztechnik zudem einen schnellen und effizienten Wandaufbau. »Bauen im System« ist daher das Motto. Für das Setzen des großformatigen Steins werden lediglich zwei Personen benötigt: Einer für die Bedienung des Versetzgerätes, der zweite zieht den Mörtel auf. Das Versetzen erfolgt dann mithilfe eines Minikrans – bis zu zwei Steine gleichzeitig. Bereits vier »KLBQUADRO«-Planelemente (Zulassung Z-17.1-852) ergeben dabei einen Quadratmeter Außen- beziehungsweise Innenwand. Mit cirka 0,40 Stunden pro m2 Mauerwerk können große Objekte sehr zügig und zugleich wirtschaftlich realisiert werden. Der geringe Fugenanteil beschleunigt zudem die Austrocknung und ermöglicht einen schnellen Bezug nach Fertigstellung. Diese Eigenschaften überzeugten Bauherrn und Architekten gleichermaßen. Somit war der »KLBQUADRO« schnell als Baustoff erster Wahl gesetzt. Besonders praktisch: Die Planelemente werden im nur 1,5 km entfernten KLB-­Gesellschafterwerk Gebr. Zieglowski (Kruft) produziert, sodass die Transportwege äußerst kurz ausfielen.

Da die gesamte Anlage nach KfW-Förderstandard gemäß EnEV 2019 sowie ohne Solaranlage und Photovoltaik konzipiert wurde, wurden für das Außenmauerwerk sehr hohe Wärmedämmwerte zugrunde gelegt. Zugleich war ein hoher Schallschutz gefragt. Hier griffen Architekt, Fachplanung und Generalunternehmer auf ein hochleistungsfähiges Planelement zurück: den ­»KLBQUADRO« – und zwar mit einer Wandstärke von 20 cm. Innen wurde mit 15 mm Gipsputzmörtel (DIN 4108 1.1.2) verputzt, außen sitzt eine 160 mm dicke Dämmung (WLS035), deren Abschluss ein 20 mm starker Putzmörtel aus Kalk, Kalkzement und hydraulischem Kalk bildet. Mit diesem Konstruktionsaufbau erreichen die Außenwände bei einer Gesamtstärke von 395 mm einen respektablen U-Wert von 0,20 W / (m2K). In Summe wurden etwa 5 000 m2 »KLBQUADRO« (Zulassung ­Z-7.1-852) mit einer Wandstärke von 20 cm verarbeitet – unter Zuhilfenahme eines Versetzkranes und ergänzt mit Fertigstürzen von KLB.

Schlank und dennoch undurchdringlich

Punkten konnte der »KLBQUADRO« auch durch seine guten statischen Eigenschaften. Insbesondere die hohe Tragfähigkeit ermöglicht schlanke Wände, was einen Mehrgewinn an Wohnraum ermöglicht. Das Wandsystem überzeugt damit in den wichtigen Disziplinen Bemessung, Konstruktion und Ausführung. Das Leichtbeton-Planelement hebt sich zudem positiv von anderen massiven Mauerwerksteinen ab: Die in der jetzt gültigen DIN 4109 festgelegten Massekurven sehen in Abhängigkeit von der flächenbezogenen Masse m‘ einen Bonus von zwei Dezibel für das bewertete Schalldämm-Maß Rw von Leichtbeton-Mauerwerk vor. So eignet sich der »KLBQUADRO« nicht nur für Außenwände, sondern besonders auch für Innen- sowie Wohnungstrennwände, wo neben den statischen Eigenschaften insbesondere auch der Schallschutz mit im Vordergrund steht. Abhängig von der Wanddicke werden die schallschutztechnischen Vorgaben in der Regel ohne zusätzlichen Aufwand erfüllt. Das aus der Massekurve ermittelte sogenannte bewertete Schalldämm-Maß (Rw) einer einschaligen, beidseitig verputzten Innenwand nach DIN 4109 beträgt bei einer Wanddicke von 20 cm 60,5 Dezibel (dB).

In rekordverdächtiger Bauzeit von September 2019 bis Februar 2021, also einer Eröffnung nach knapp 17 Monaten, wurden die zeitlichen Vorgaben des Bauherrn mehr als erfüllt. Maßgeblichen Anteil daran hatte, neben der Planung und dem Baustoff, auch die Peter Zenz Bauunternehmung. Nur ca. 40 km entfernt von Kruft waren die Wege kurz. Zudem verfügte sie als Generalunternehmer auch über die erforderliche Erfahrung mit den »KLBQUADRO«-Planelementen sowie der Durchführung von Großobjekten. Dank des niedrigen Jahres-Heizwärmebedarfes von 27,5 kWh / (m2a) wurden auch die energetischen Zielsetzungen erreicht.   J
