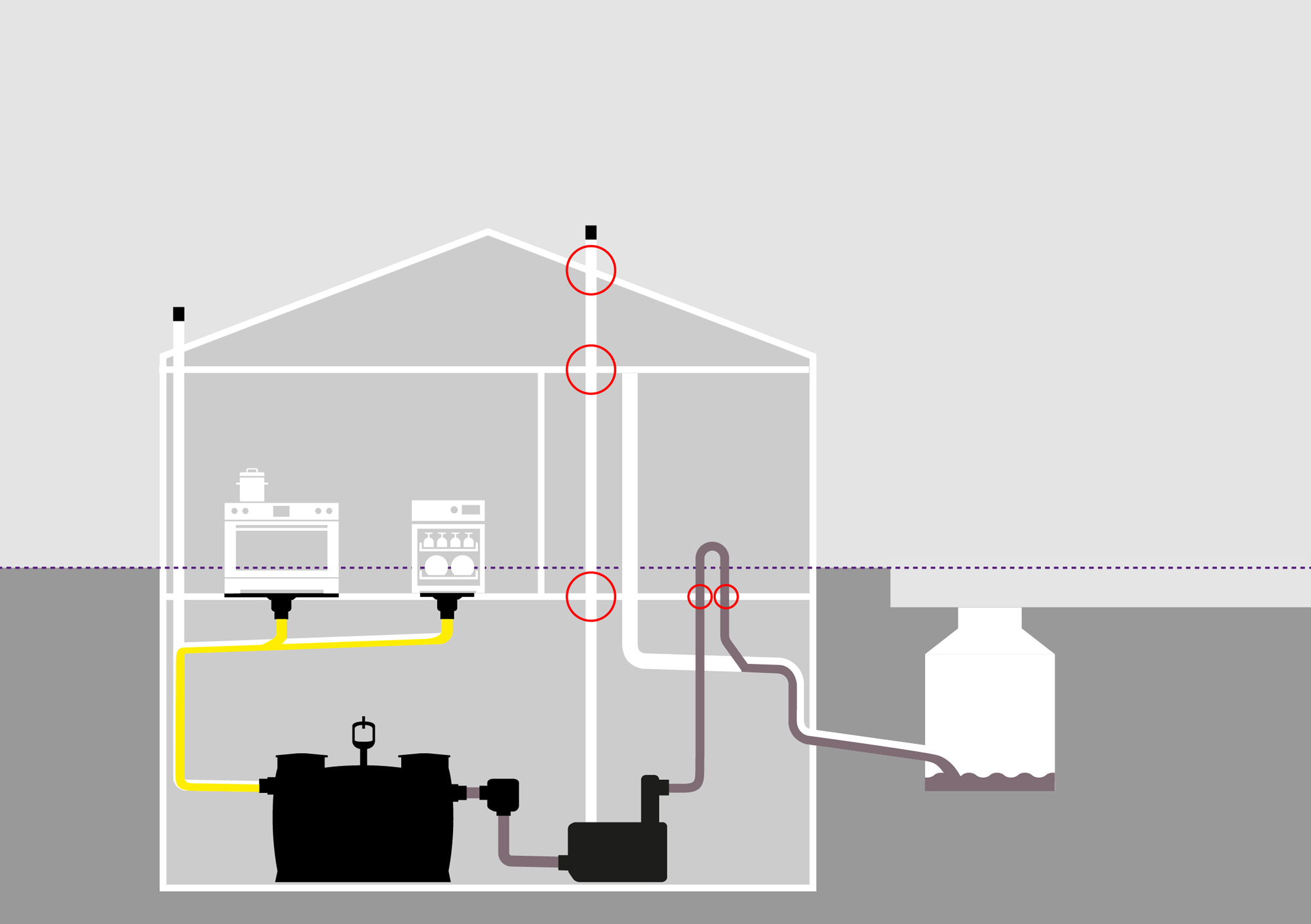

Die normgerechte Installation von Hebeanlagen erfordert eine Rückstauschleife über die Rückstauebene sowie eine separate Lüftungsleitung über Dach. Gerade in der Bestandssanierung und bei denkmalgeschützten Gebäuden lassen sich diese Anforderungen häufig nur mit erheblichem baulichem Aufwand und hohen Kosten realisieren. Zudem können Eingriffe in Statik, Schall- und Brandschutz erforderlich werden. »CleverLoop« und »CleverVent« setzen hier an: Beide Systeme ermöglichen eine Installation, die vollständig im Aufstellraum der Hebeanlage verbleiben kann – komplett ohne Deckendurchbrüche.
Systemtrenner statt Rückstauschleife

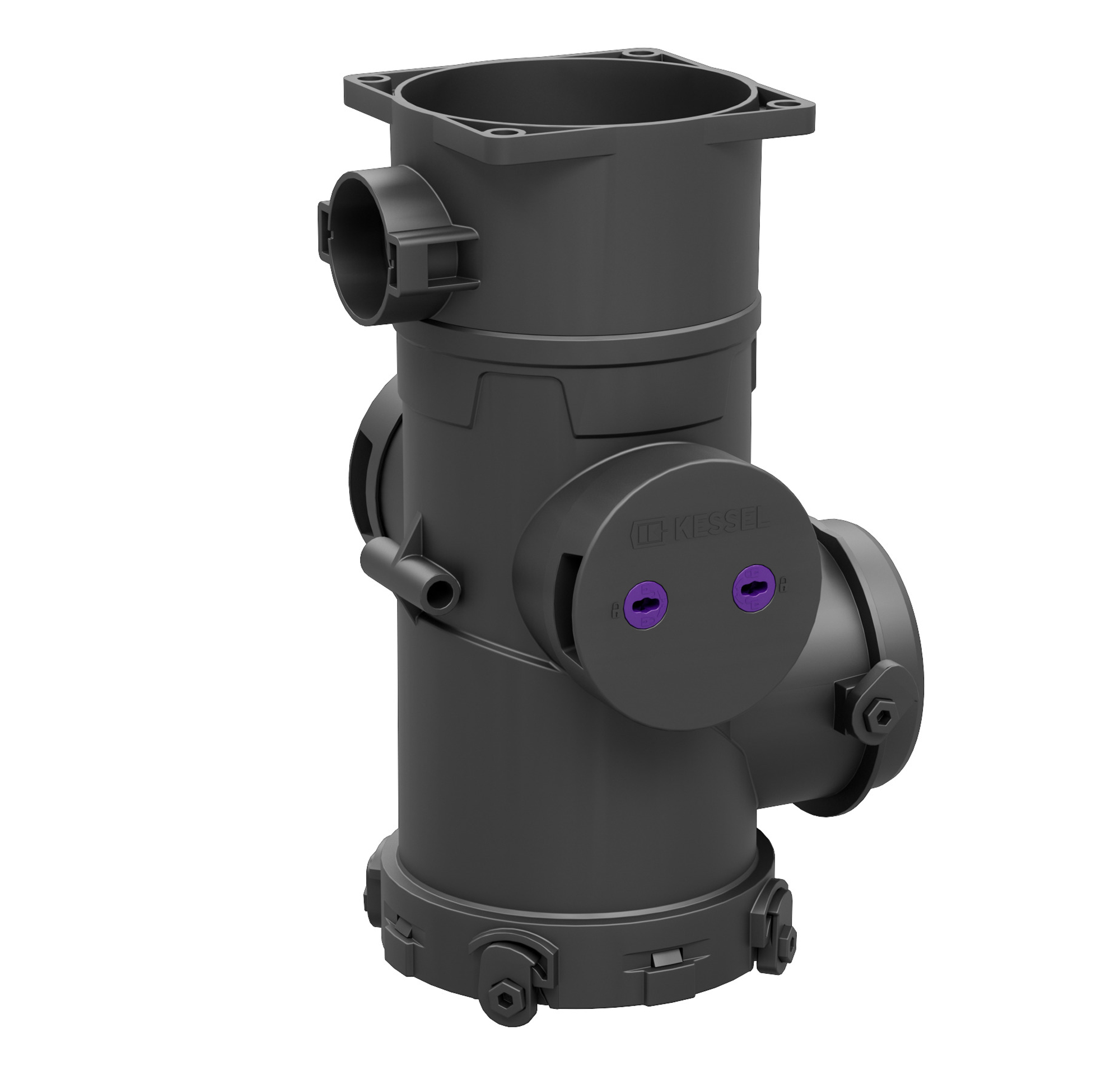

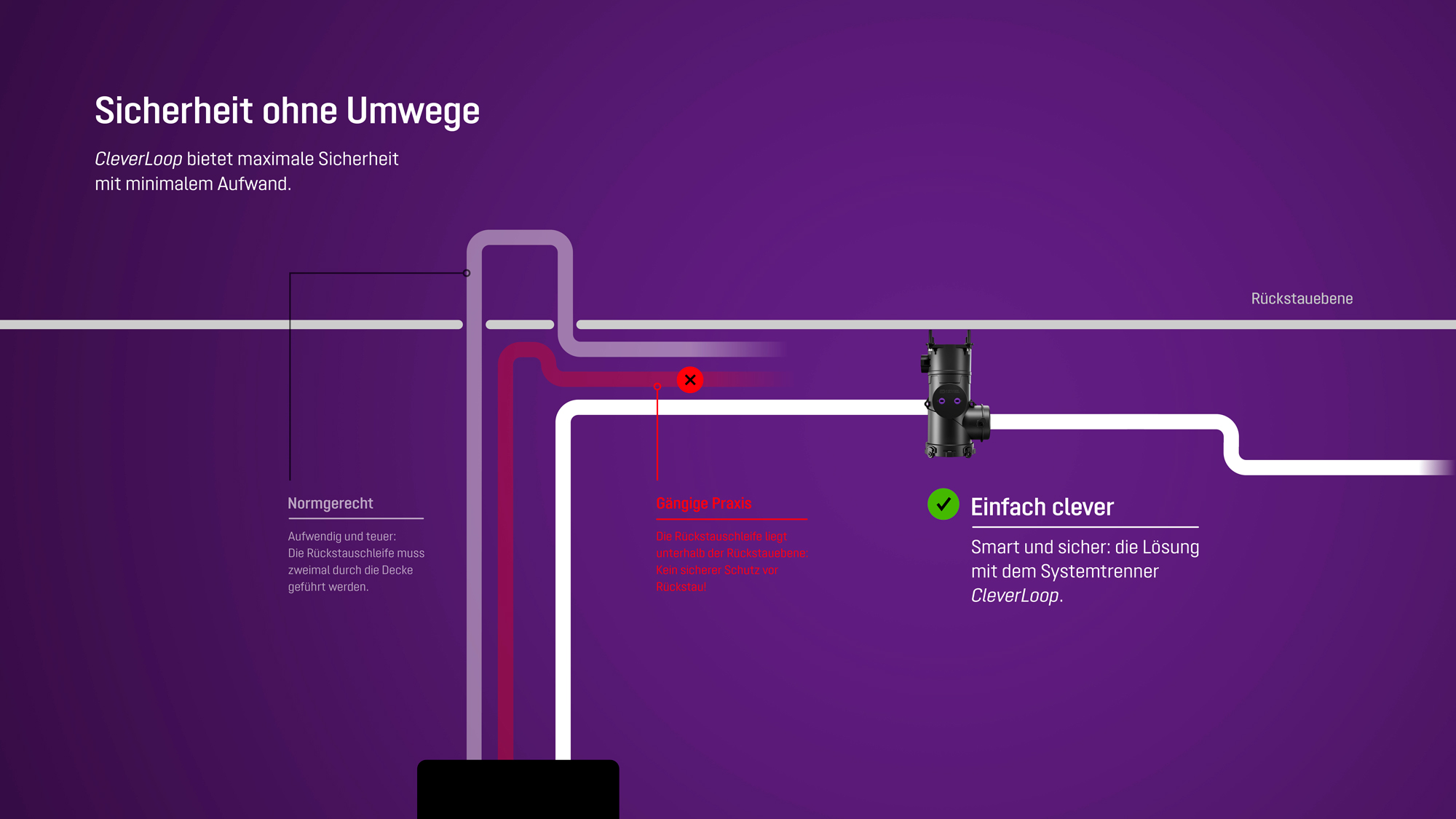

Mit »CleverLoop« ersetzt Kessel die klassische Rückstauschleife durch einen mechanischen Systemtrenner, der unterhalb der Rückstauebene installiert werden kann. Der Systemtrenner gewährleistet einen integrierten Übergang von der Druck- zur Freispiegelleitung und schützt das Gebäude vor Rückstau, auch wenn keine normgerechte Rückstauschleife ausgeführt werden kann.
Technisch basiert »CleverLoop« auf einem selbsttätigen Verschlussprinzip mit doppelter Sicherheit: Während des Pumpbetriebs öffnet sich das Strömungsventil automatisch durch den abzuführenden Wasserstrom. Nach dem Fördervorgang schließt der mechanische Verschluss selbsttätig. Im Rückstaufall sorgt ein Auftriebskörper ergänzend für eine redundante Abdichtung.
Auch bei Installation und Wartung zeigt sich die praxisorientierte Konstruktion des Systems: »CleverLoop« ist als modularer Bausatz ausgeführt und lässt sich flexibel an unterschiedliche Nennweiten anpassen – DN 50 bis DN 100 druckseitig sowie DN 90 bis DN 200 bei der Freispiegelentwässerung mit Muffen und Spitzenden. Zudem verfügt das System über integrierte Wartungsöffnungen für einen schnellen und werkzeuglosen Zugang.
Intelligente Lüftung ohne Dachdurchführung

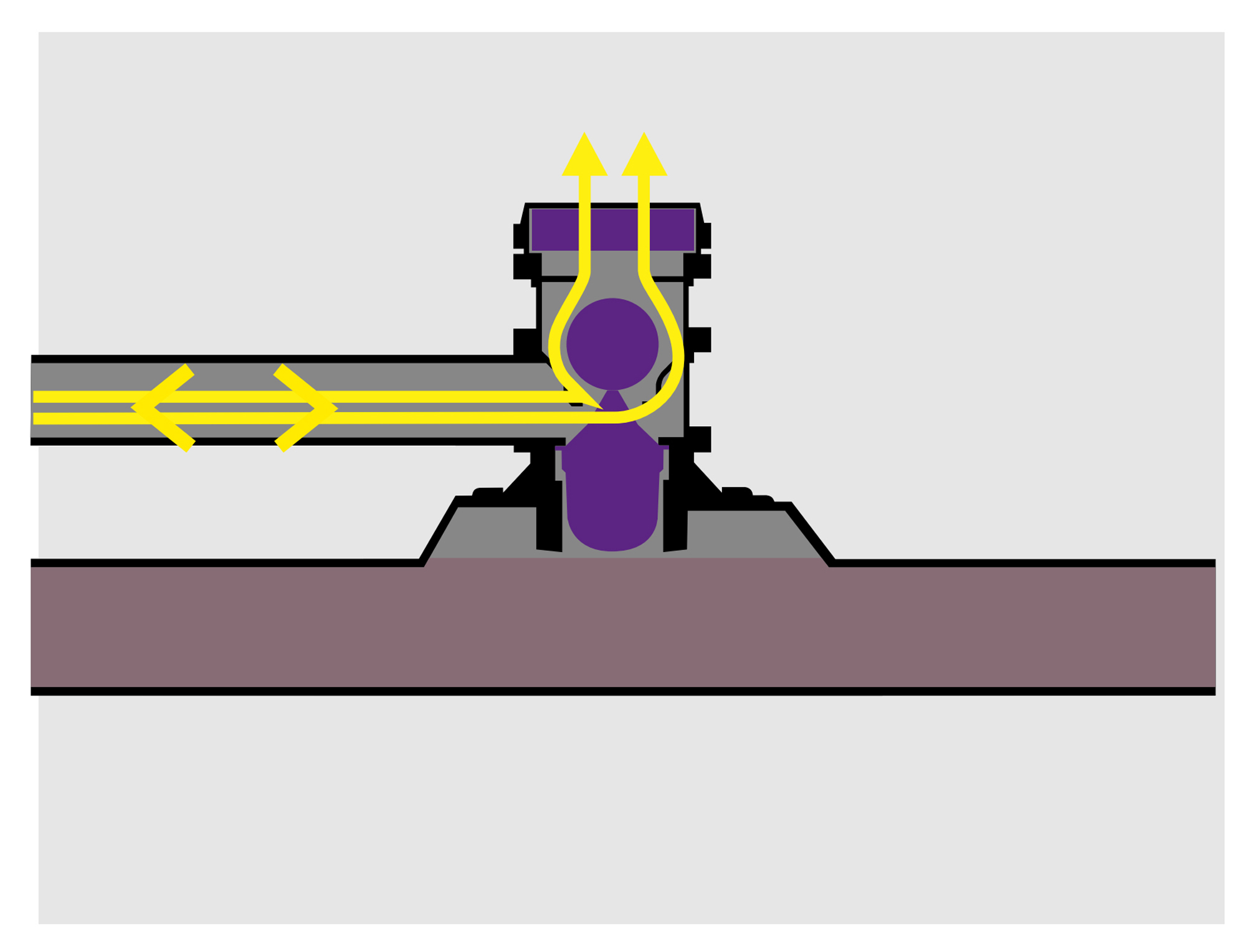

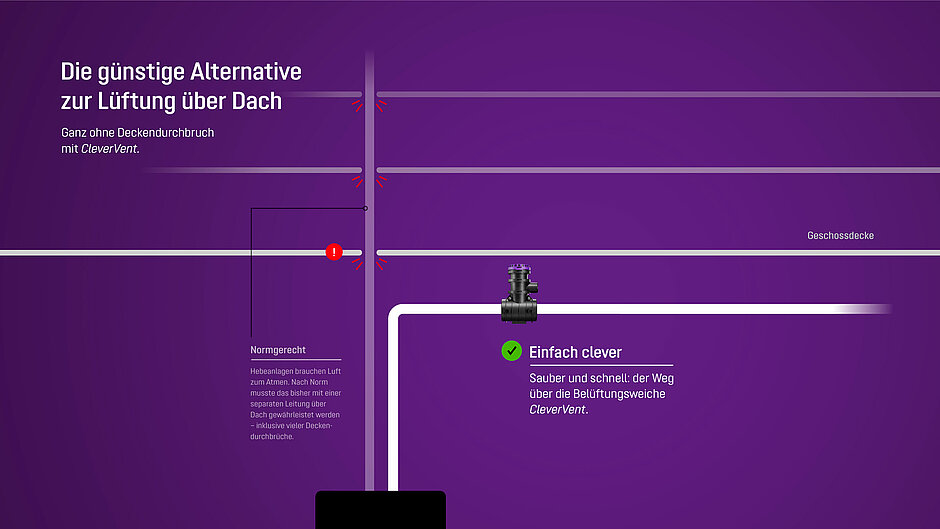

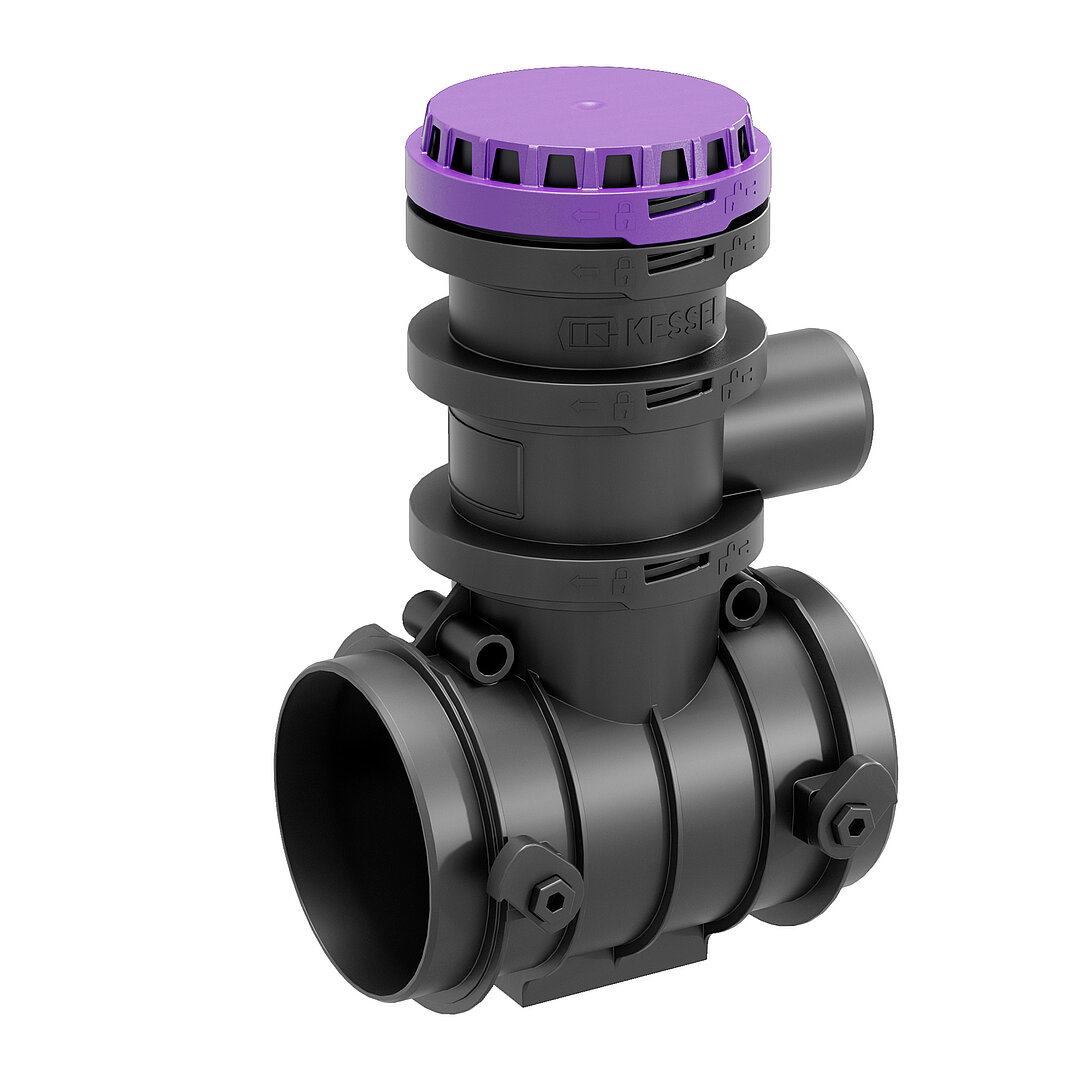

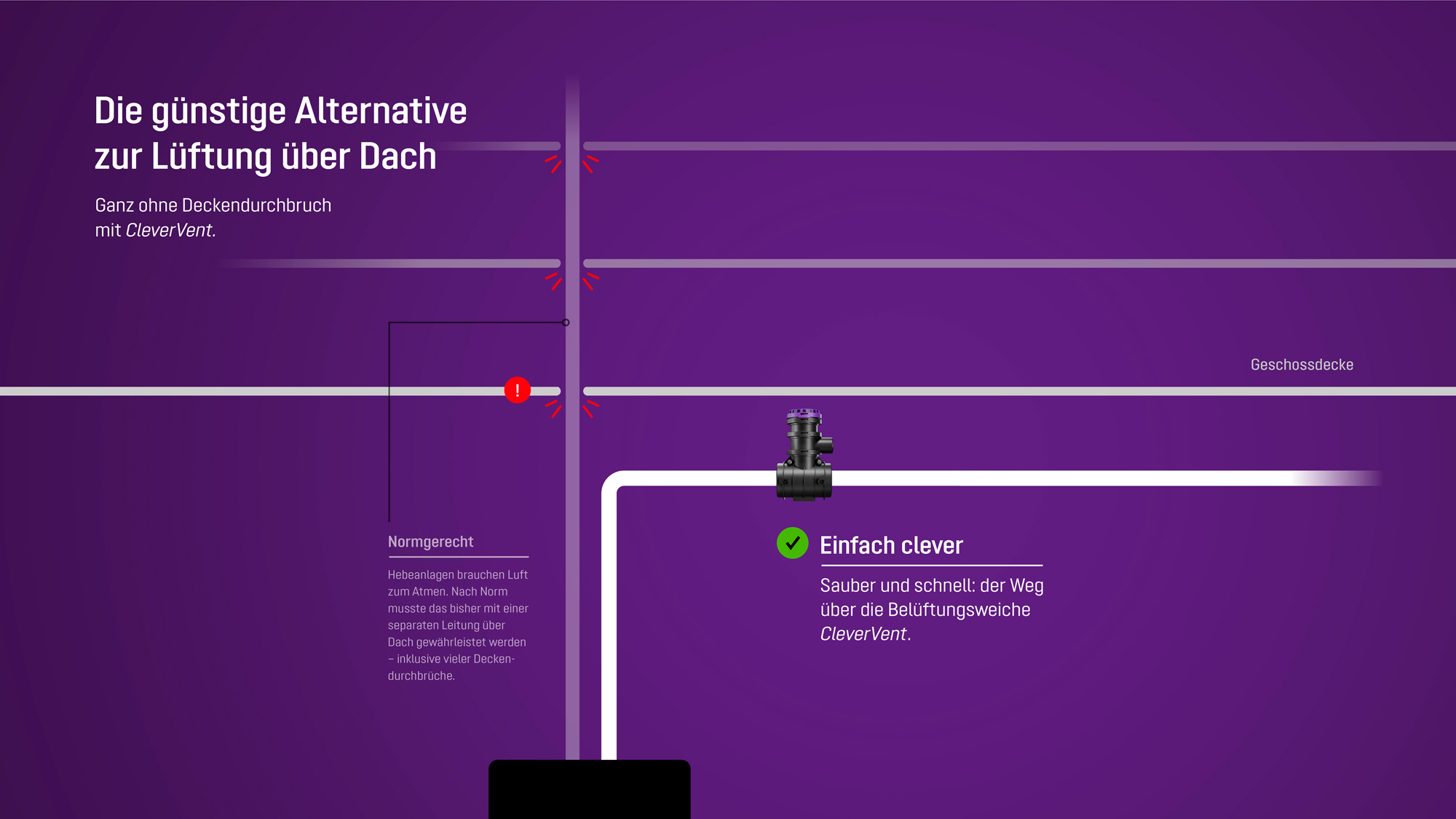

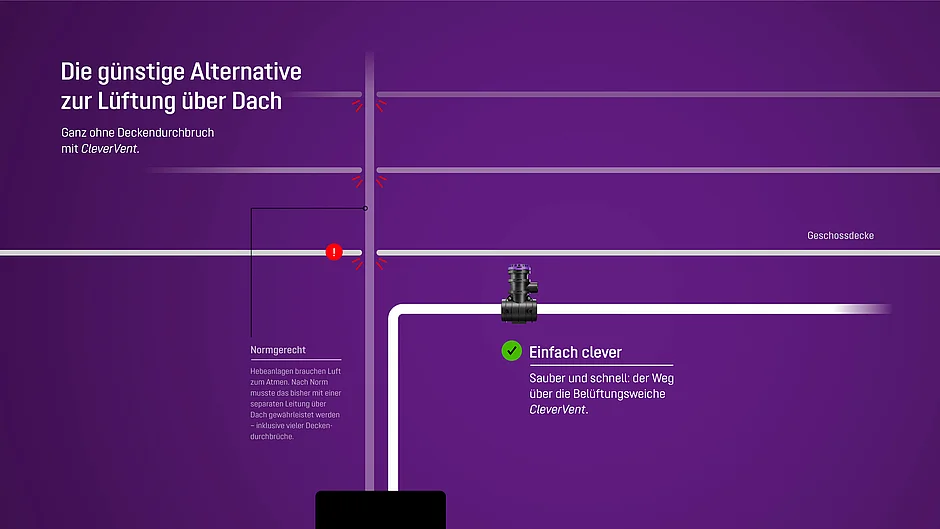

Mit »CleverVent« bietet Kessel eine Alternative zur klassischen Lüftungsleitung über Dach. Die Lüftungsweiche ermöglicht eine sichere Be- und Entlüftung von Hebeanlagen und Abscheidern – ohne zusätzliche Leitungsführung durch das Gebäude. Im Normalbetrieb erfolgt der Luftaustausch über die angeschlossene Freispiegelleitung. Bei Rückstau verschließt ein integrierter Schwimmer zuverlässig den Weg zur Kanalisation und schaltet selbsttätig um. Die notwendige Be- und Entlüftung wird dann über einen Aktivkohlefilter im Raum sichergestellt.
Auch hier stehen einfache Installation und Wartung im Fokus: Die kompakte Bauweise ermöglicht die direkte Integration in die Sammelleitung der Hebeanlage, ohne zusätzliche Steigleitungen. Wartungsrelevante Komponenten wie der Aktivkohlefilter sind leicht zugänglich und auf den tatsächlichen Bedarfsfall ausgelegt.
»Mit dem Systemtrenner ›CleverLoop‹ und der Lüftungsweiche ›CleverVent‹ geben wir eine Antwort auf die zentralen Herausforderungen von Rückstauschutz, Be- und Entlüftung sowie Installationsaufwand«, erläutert Joachim Ziob, Produktmanager bei Kessel. »Beide Systemlösungen lassen sich einfach planen und installieren, bieten maximale Sicherheit und reduzieren die Installationskosten um bis zu 70 Prozent. Die Systeme eignen sich vor allem für die Sanierung, aber auch für den Neubau – vom Einfamilienhaus bis hin zu gewerblichen Anwendungen.«
Neue Lösungen mit geprüfter Sicherheit
Für diese Lösungen existiert bislang keine spezifische Norm. Kessel will damit einen neuen technischen Standard in der Gebäudeentwässerung definieren. Gleichzeitig sorgt der Entwässerungsspezialist dafür, dass Planer und Fachhandwerker auf einer sicheren Grundlage arbeiten können. Dafür hat Kessel gemeinsam mit Partnern aus Wissenschaft, Prüfwesen und Normung über mehrere Jahre ein umfassendes Nachweis- und Zertifizierungskonzept entwickelt.
Auf dieser Grundlage entstand mit der DIN SPEC 3615 erstmals ein technischer Orientierungsrahmen für beide Produktlösungen. Darüber hinaus wurden der Systemtrenner »CleverLoop« und die Lüftungsweiche »CleverVent« durch den TÜV Rheinland umfangreich getestet und mit dem Siegel »TÜV-geprüft« ausgezeichnet. Auch auf regulatorischer Ebene ist die Anwendung abgesichert: Das Österreichische Institut für Bautechnik sowie die Schweizer Zertifizierungsstelle Qplus haben die entsprechenden Zulassungen und Zertifizierungen erteilt. Ergänzend bietet Kessel mit einer Herstellererklärung zusätzliche Sicherheit für Planung und Einbau.
»Wir haben hier zwei echte Weltneuheiten realisiert und gleichzeitig alle Voraussetzungen geschaffen, damit sie sicher eingesetzt werden können. Mit diesen Lösungen gibt es keinen Grund mehr, durch die Decke zu gehen«, so Ziob.
