Kellerabdichtung mit EPDM-Dichtungsplanen

Um den Kellerboden, die Kellerwände und die Sockelbereiche ­oberhalb des Geländes abzudichten, hat der Bauherr eines Einfamilienhauses in Langen­neufnach neue Wege beschritten. Besonderheit des Objekts_ Die tragenden sowie umhüllenden Konstruktionselemente bestehen dabei, abweichend von der ­üblichen Bauweise, nicht aus Beton bzw. Mauerwerk, sondern sämtlich aus Holz bzw. Holzwerkstoffen. Die Lösung kam von Carlisle Construction Materials Europe_ Der Hersteller hat zur Abdichtung »Hertalan«-Planen aus EPDM geliefert.

Bei der Planung musste sichergestellt werden, dass der spätere Erddruck nach der Verfüllung von der Holzkellerkonstruktion ohne schädliche Verformung aufgenommen wird. Bei geschlossenen Baugruben muss ein Aufschwemmen des Baukörpers ausgeschlossen sein. Die Ausführung des Rohbaus und der dazugehörenden Abdichtung erfolgte durch die Zimmereifirma Staudenschreiner aus Schwabmünchen.
Obwohl nur durch Bodenfeuchte belastet, musste bei dieser Wassereinwirkung im Gegensatz zu einer konventionellen Bodenplatte aus Beton die Abdichtung im Bodenbereich unterhalb der Holzkonstruktion angeordnet werden, um dieses Holzbauteil dauerhaft vor schädigender Feuchteeinwirkung zu schützen.
Auf einer Sauberkeitsschicht aus einem Lehm-Sandgemisch wurde zunächst eine Wärmedämmschicht aus 160 mm dicken extrudierten Polystyrol-Hartschaumplatten verlegt, die gleichzeitig als Schutzschicht dient. Zwischen dieser Schicht und dem hölzernen Bodenaufbau befindet sich die Abdichtung. Diese Abdichtung wurde ohne Unterbrechung über die vertikalen, ebenfalls aus Holz bestehenden Kellerwände und die auskragende Fußbodenkonstruktion bis auf den Sockelbereich geführt. Auch an den Kellerwänden wurde wie im Bodenbereich vor der Abdichtung eine Wärmedämm- und Schutzschicht aus 160 mm dickem XPS sowie zusätzlich eine Noppenbahn angeordnet.
Auf Vorschlag des Bauunternehmers fiel die Wahl auf die flächige Planen­variante des Herstellers Carlisle Construction Materials (CM) Europe mit der Bezeichnung »Hertalan ­Easy Cover«, bestehend aus dem Synthesekautschuk EPDM. Dieses Material gehört zur Werkstoffgruppe der Kunststoff- und Elastomerbahnen und ist nach der Anwendungsnorm, DIN SPEC 20200-202,
als Abdichtungsstoff für die Herstellung von Bauwerksabdichtungen geeignet. Das Material kann einlagig entweder lose verlegt oder verklebt werden.Große Planen statt kleiner Bahnen
Die geforderte Mindestbahnendicke beträgt 1,1 mm. Tatsächlich wurde eine Planendicke von 1,5 mm gewählt, um die Funktions­sicherheit der Gesamtkonstruktion zu erhöhen. Der Werkstoff EPDM ist dauerhaft hochelastisch und bietet laut Hersteller einen weiteren Vorteil_ Statt üblicherweise in Bahnen wurde in Planenform verlegt. Während einzelne Dichtungsbahnen auf der Baustelle in großer Anzahl miteinander wasserdicht verbunden werden müssen, konnte so die Anzahl der notwendigen Fügenähte auf ein Minimum beschränkt werden.

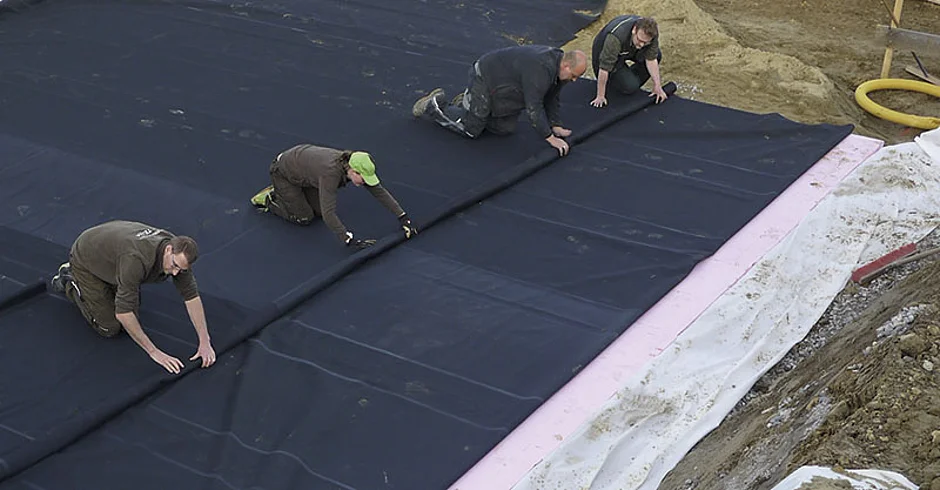

So konnte die komplette Abdichtung aus einer einzigen Plane hergestellt werden. Die Verlegefirma, bestens mit dem Planenmaterial vertraut, hatte aufgrund des viereckigen Grundrisses des Wohnhauses die Planengeometrie so gewählt, dass die Vertikalbereiche für die Wandabdichtung zusammen mit der Rechteckform der Bodenabdichtung in einem Stück durch den Hersteller Carlisle gefertigt wurden. Nach loser Verlegung im Bodenbereich wurden anschließend der Kellerboden sowie die Kellerwände errichtet.
Die Abdichtung der senkrechten Kellerwände stellte eine große Herausforderung für die Baufirma dar. Mithilfe des Baustellenkranes wurde jeder einzelne Planenabschnitt straff nach oben gezogen, der jeweilige Wandbereich sowie die Plane streifenweise mit Kontaktkleber eingestrichen und danach schrittweise nach oben, d.h. zunächst bis zur Unterkante des auskragenden Fußbodenelementes, geklebt. Die restliche Verklebung um die Auskragung herum bis auf den Sockelbereich, bestehend aus einer Holzfaserplatte, war dann für den erfahrenen Planenverleger eine vergleichsweise einfache Aufgabe.
Die Abdichtung von Bodenfläche, Kellerwänden und Sockelbereichen aus Holz im erdberührten Bereich stellt besonders hohe Ansprüche an die Planung. Sie wurde aus einem hochelastischen, dauerhaft beständigen EPDM-Material ausgeführt. Die Gesamtkonstruktion wurde wannenförmig mit einer einzigen großflächigen Plane umschlossen. Lediglich die Gebäudekanten und einzelne Detailpunkte mussten mit aufschweißbaren ­Nahtbändern bzw. Formteilen abgedichtet werden.
