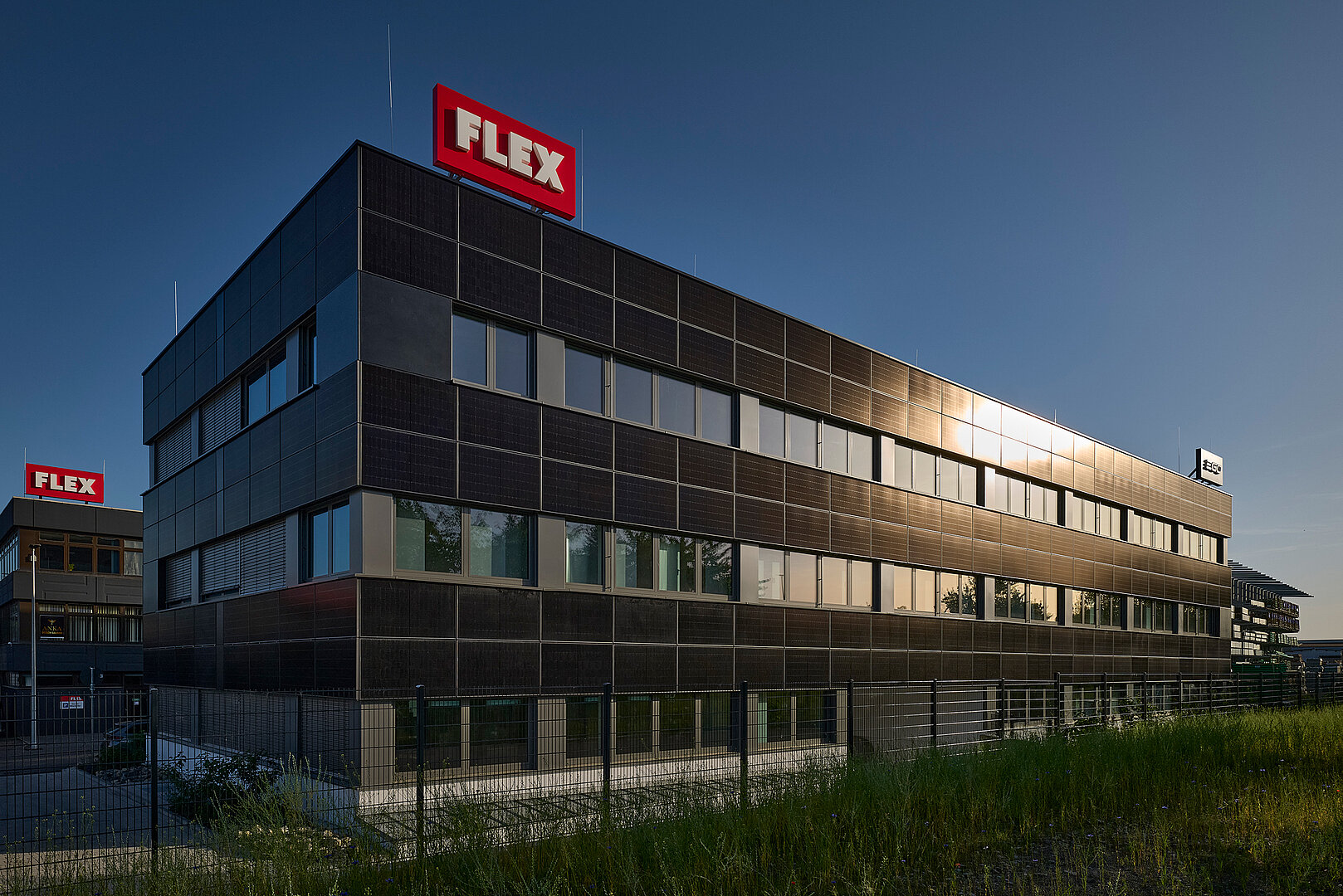

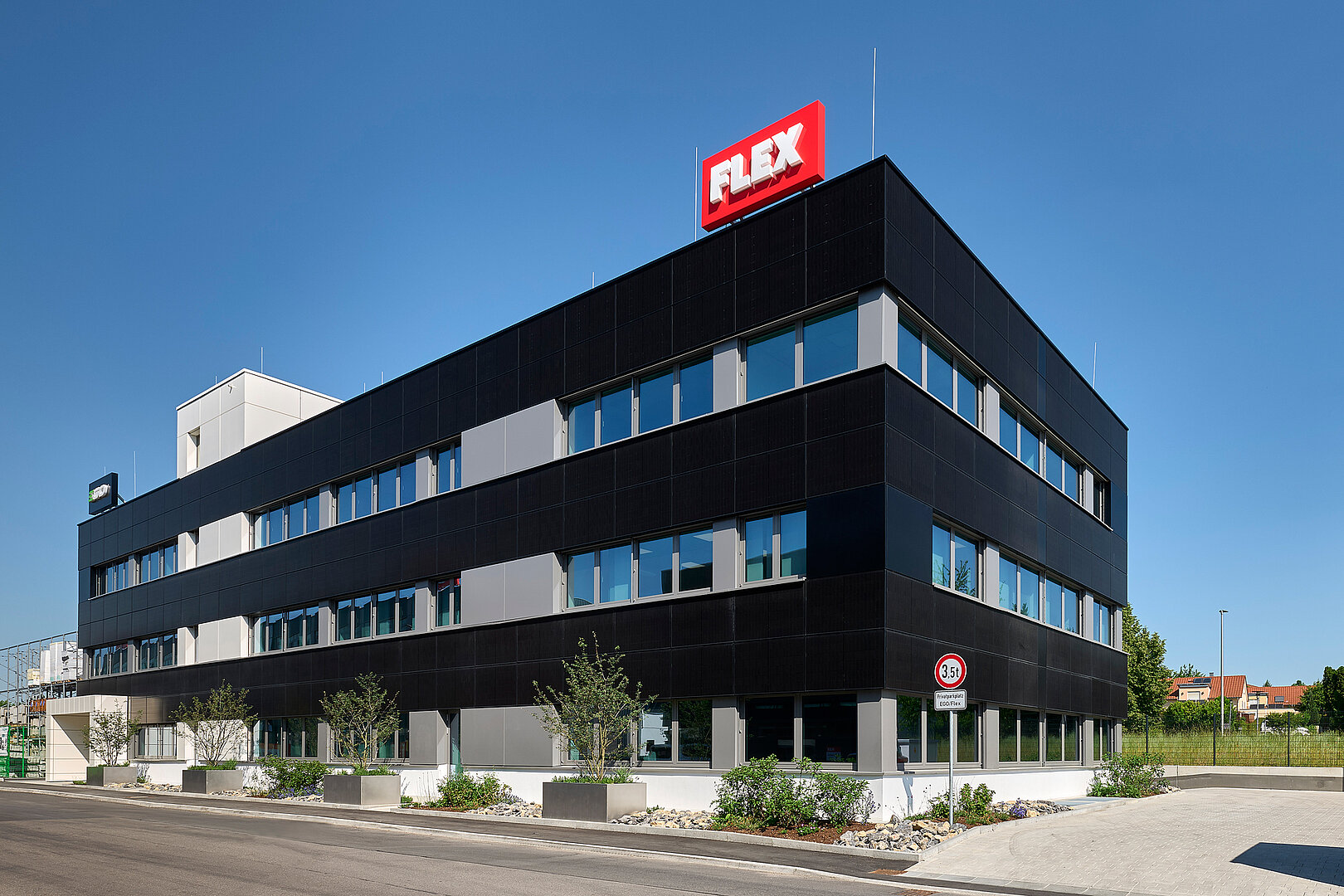

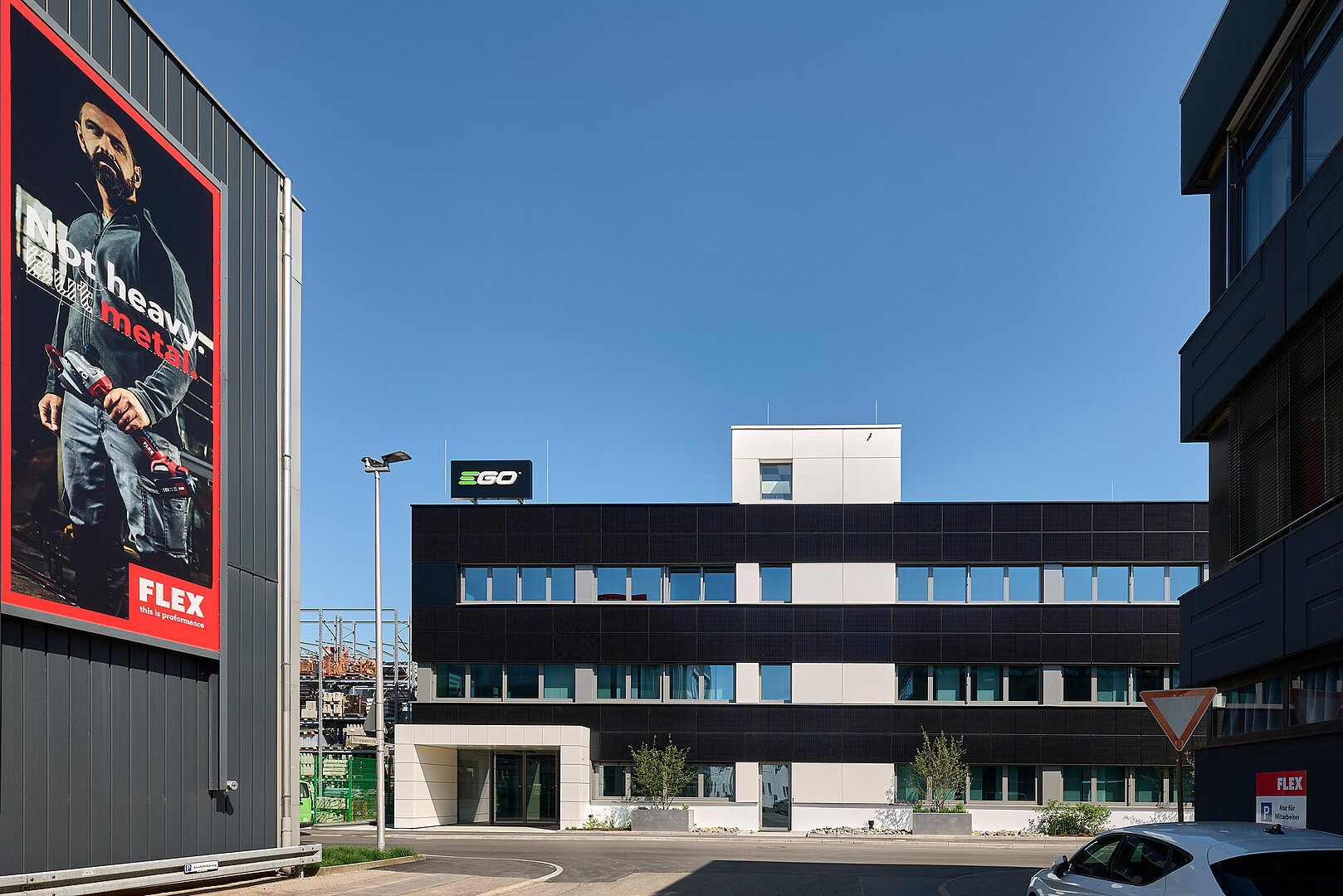

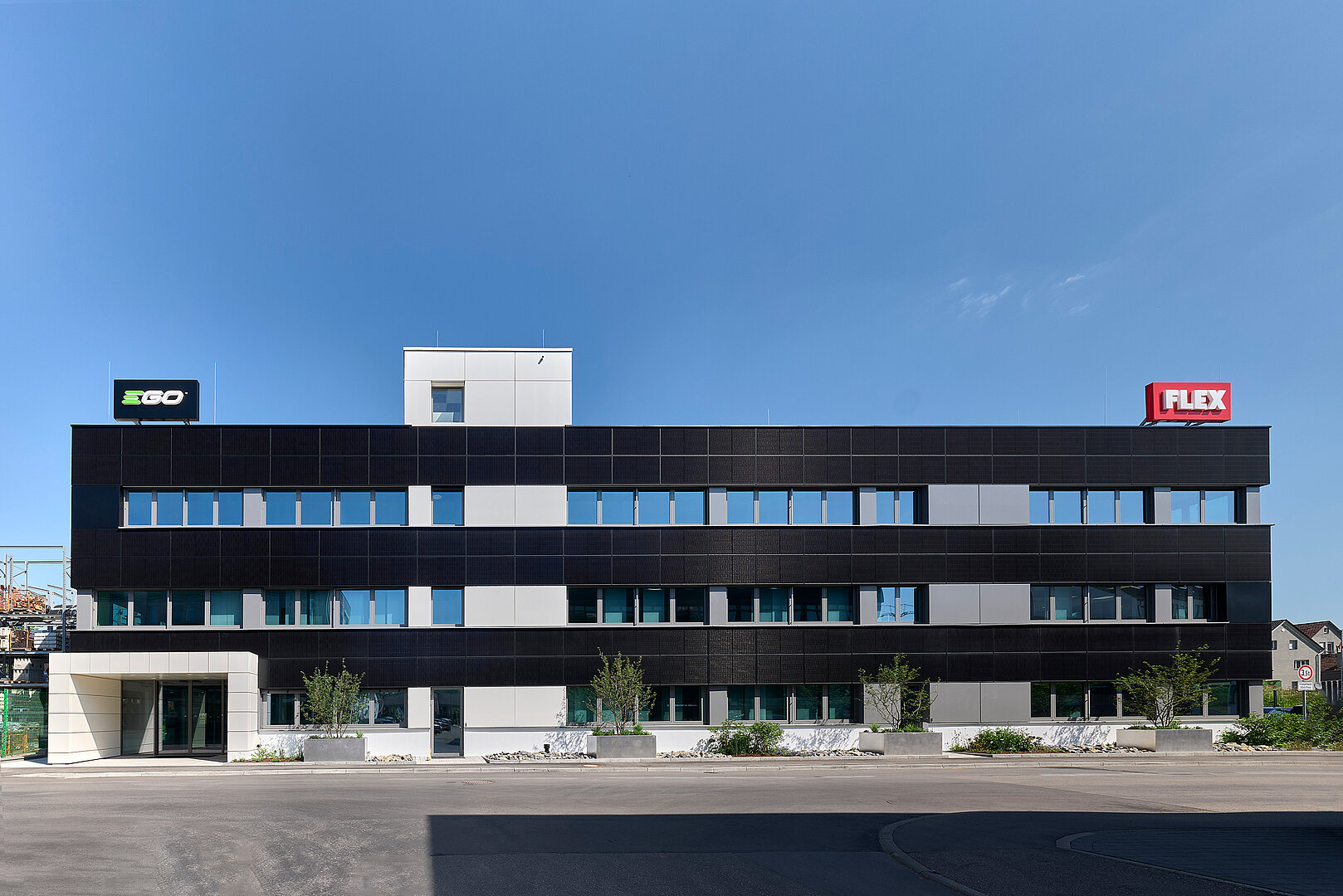

Der Neubau mit den Abmessungen 44,85 m × 17,78 m × 14,68 m wurde in Stahlbetonbauweise errichtet. Ziel des Bauherrn war eine hochwertige Gebäudehülle, die sowohl gestalterisch als auch energetisch überzeugt. Die PV-Anlage ist vollständig in die vorgehängte hinterlüftete Fassade (VHF) integriert und bildet einen zentralen Baustein des nachhaltigen Gebäudekonzepts. Die Architekten haben auf wirtschaftliche Weise die Anforderungen an die Fassade hinsichtlich Gestaltung, Funktionalität, Wärmeschutz und insbesondere Brandschutz (Gebäudeklasse 4, schwer entflammbar) umgesetzt.
Bei der Ausführung arbeiteten der Solateur ELDI Solar aus Stuttgart und der Metallbauer Reinhardt aus Bad Rappenau als Fassadenbauer Hand in Hand. Entstanden ist ein Bürogebäude mit einer hochwertigen, sicheren Fassade, die eine nachhaltige und wirtschaftliche Energieproduktion ermöglicht.

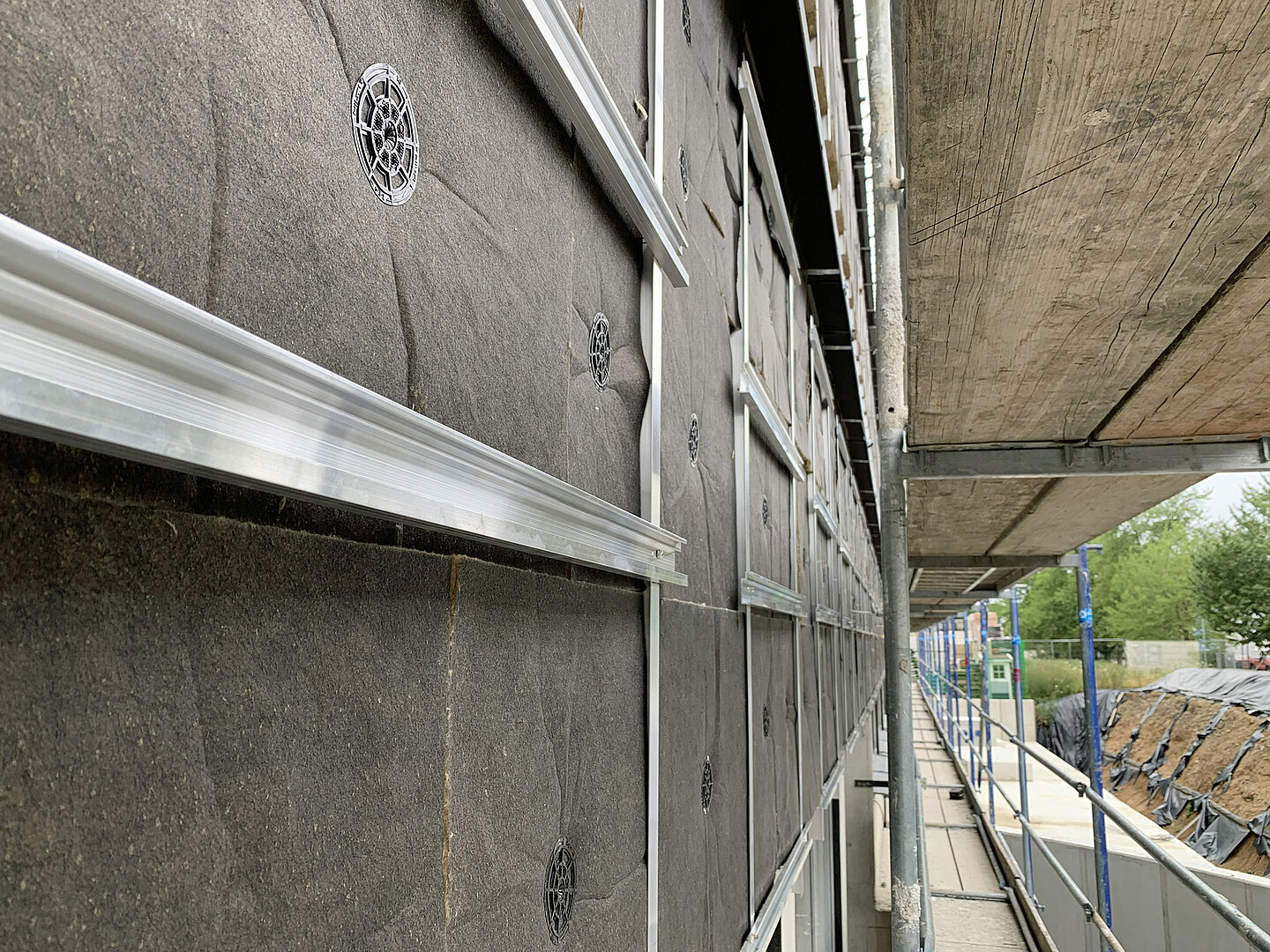

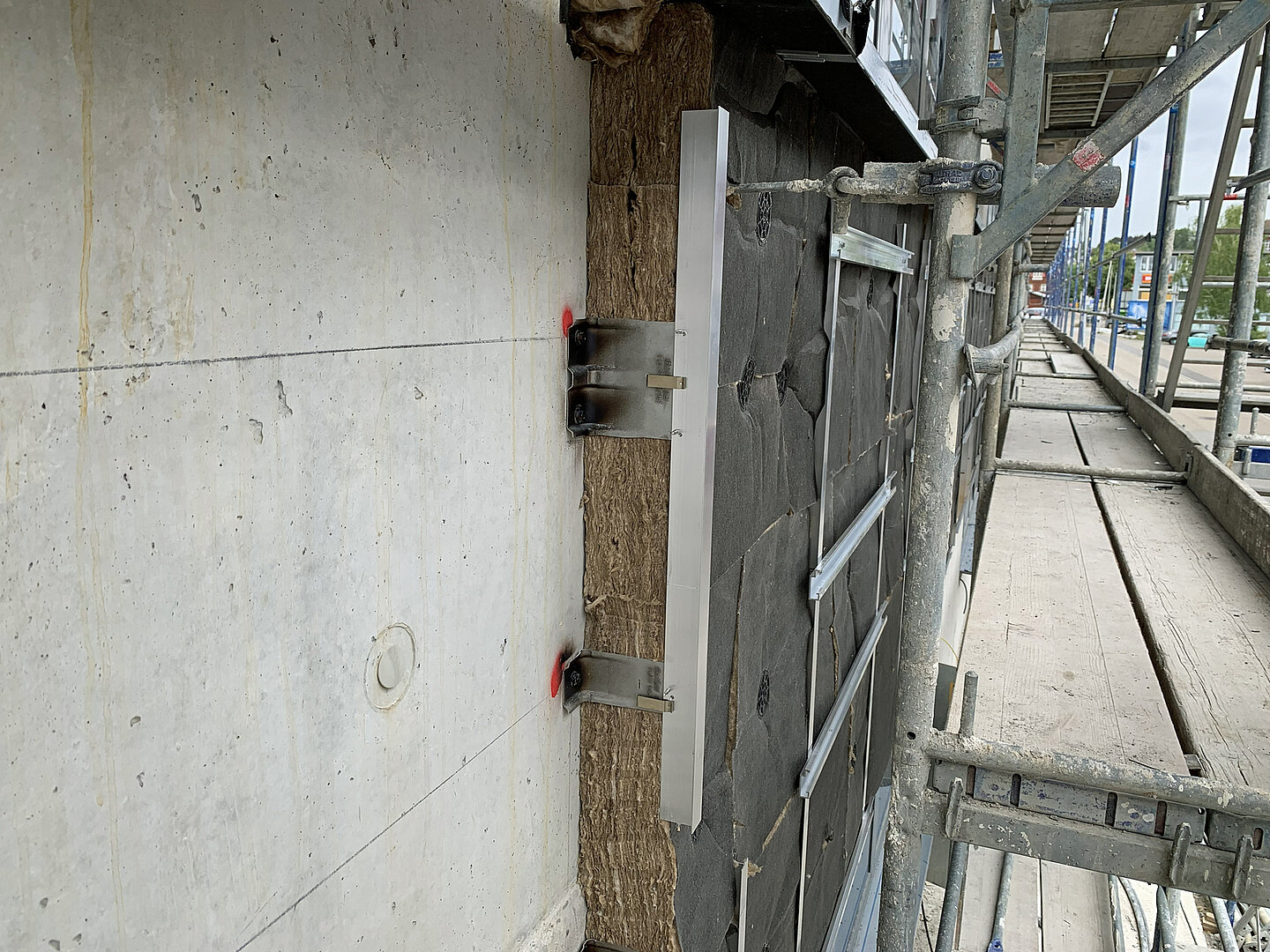

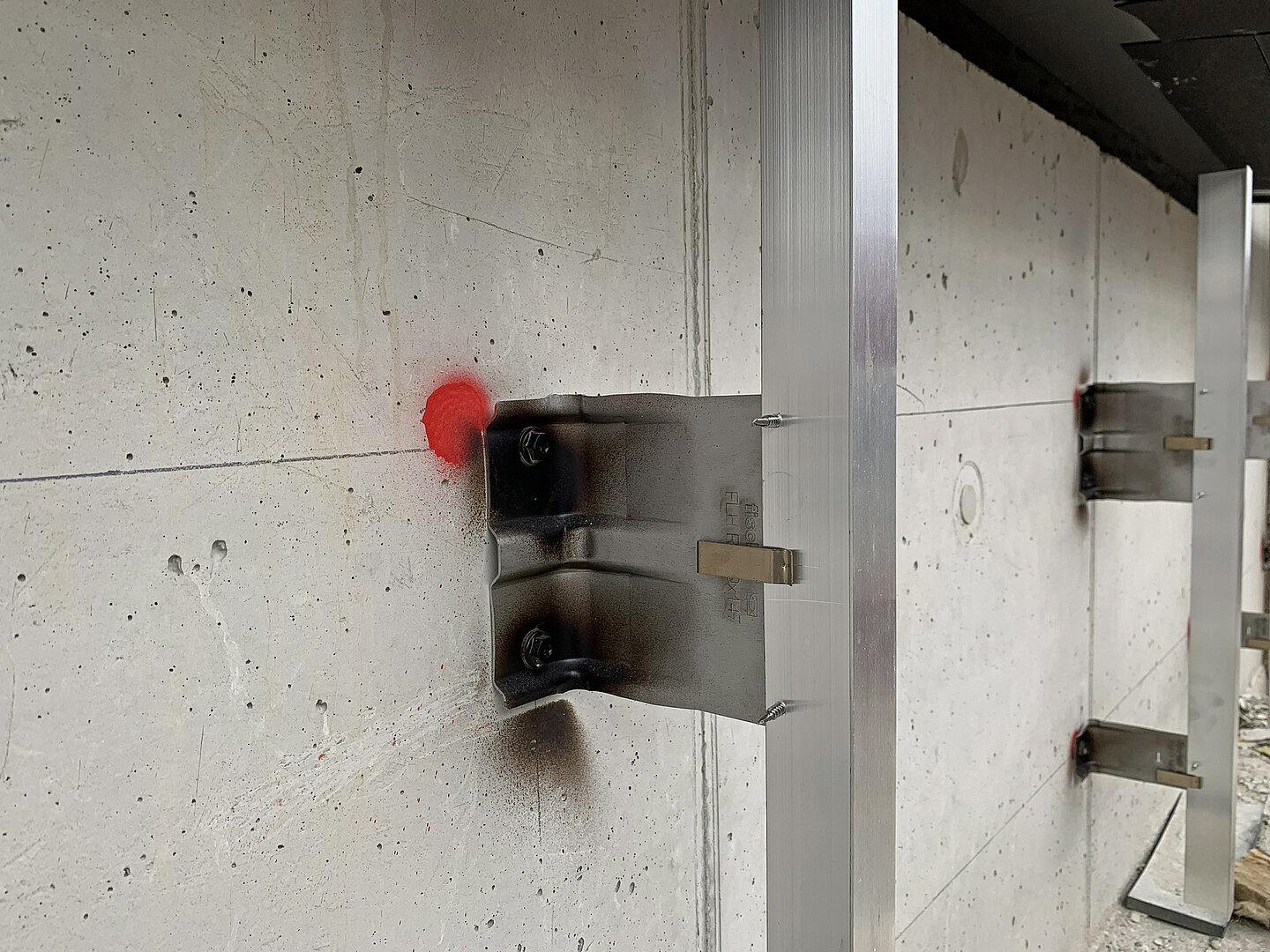

Für die Installation der Glas-Glas-Solarmodule des Typs »Solarwatt vision GM 3.0 construct« kamen Fischer-Fassadensysteme zum Einsatz. Winkelförmige L-Wandhalter »FLH R« des vertikalen Tragsystems »ATK 100« aus Edelstahl bildeten die Grundlage der Unterkonstruktion. Die Edelstahlhalter mit hervorragenden bauphysikalischen Eigenschaften verankern die Konstruktion mit Fischer-Befestigungsmitteln wärmebrückenarm an der Stahlbetonfassade. Anschließend wurde das System mit T-Profilen sowie den Tragkonstruktionen »ATK 103 P20« zur Lastabtragung im Zusammenspiel mit der vertikalen Unterkonstruktion ergänzt. Die PV-Module selbst wurden über das Agraffensystem befestigt.
Exakt aufeinander abgestimmte Geometrien der Agraffen und der Profile der »ATK 103 P20« ermöglichten ein schnelles, sicheres und normgerechtes Einhängen der PV-Module. Ergänzend kamen vertikale »ATK 103 V«-Hutprofile zur optimierten Lastabtragung zum Einsatz, über die die PV-Module direkt in das horizontale Tragsystem eingehängt werden konnten.
Die montagefreundliche Unterkonstruktion entspricht dem Niedrigenergiestandard und bildet gemeinsam mit den Glas-Glas-Solarmodulen »Solarwatt vision GM 3.0 construct« eine geprüfte und zugelassene Systemlösung. Durch den Einsatz der Edelstahlhalter »FLH R« werden Wärmebrücken minimiert und die Energieeffizienz der Gebäudehülle maximiert.
»Neben der ideal abgestimmten Systemlösung für die PV-Fassade des neuen Bürogebäudes der Flex Elektrowerkzeuge GmbH boten wir eine umfassende technische Unterstützung inklusive gemeinsamer Beratung und Begleitung mit dem Modulhersteller, um statische, konstruktive und gestalterische Anforderungen optimal zu erfüllen«, betont Mirco Kurth, Technischer Außendienst, Projektentwicklung, Architektenservice Inland bei Fischer BWM Fassadensysteme. »So entstand eine langlebige, sichere und energetisch optimierte PV-Fassade – ohne Kompromisse bei Tragfähigkeit und Ästhetik.«
